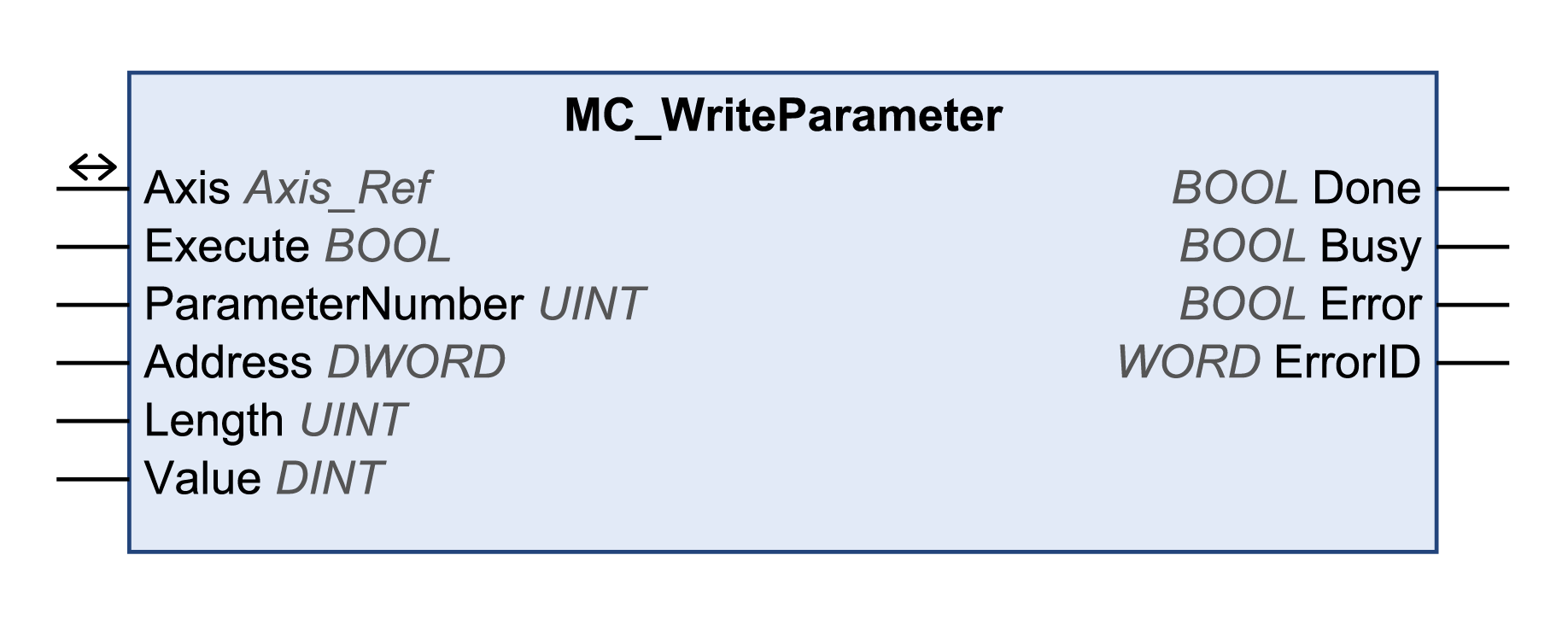

MC_WriteParameter

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

Un front montant de l'entrée Execute démarre le bloc fonction. Le bloc fonction poursuit son exécution et la sortie Busy prend la valeur TRUE.

Un front montant sur l'entrée Execute est ignoré pendant l'exécution du bloc fonction.

Plage de valeurs : 0 à 65535

ATV:

• 1000 : Sélection via l'entrée Address.

LXM32:

• 2 : Limite de position positive du commutateur de fin de course logiciel. MON_swLimP

• 3 : Limite de position négative du commutateur de fin de course logiciel. MON_swLimN

• 4 : Surveillance du commutateur de fin de course logiciel positif. (Activé : bit 0 = 0. Désactivé : bit 0 = 1). MON_SW_Limits

• 5 : Surveillance du commutateur de fin de course logiciel négatif. (Activé : bit 0 = 0. Désactivé : bit 0 = 1). MON_SW_Limits

• 1000 : Sélection via l'entrée Address.

Variateurs intégrés Lexium ILA, ILE et ILS (EtherNet/IP et Modbus TCP) :

• 2 : Limite de position positive du commutateur de fin de course logiciel. SPVswLimPusr

• 3 : Limite de position négative du commutateur de fin de course logiciel. SPVswLimNusr

• 4 : Surveillance du commutateur de fin de course logiciel positif. (Activé : bit 0 = 0. Désactivé : bit 0 = 1). SPV_SW_Limits

• 5 : Surveillance du commutateur de fin de course logiciel négatif. (Activé : bit 0 = 0. Désactivé : bit 0 = 1). SPV_SW_Limits

• 1000 : Sélection via l'entrée Address.

Variateurs intégrés Lexium ILA, ILE et ILS (CANopen):

• 1000 : Sélection via l'entrée Address.

Adresse du paramètre à écrire.

Adresse de bus de terrain (exemples) :

CANopen : Index : 2038_h, Sous-index : 05_h -> 00203805_h

Ethernet/IP : Classe : 8C_h, Instance : 01_h, Attribut : 05_h -> 008C0105_h

Modbus TCP : Adresse logique/Modbus : 219C_h -> 0000219C_h

Reportez-vous à la documentation du variateur pour obtenir la liste des paramètres avec les adresses correspondantes.

Ne peut être utilisé que si l'entrée ParameterNumber = 1000.

Plage de valeurs : 1...4

Longueur du paramètre à écrire, en octets.

Reportez-vous à la documentation du variateur pour obtenir la liste des paramètres avec les longueurs correspondantes.

Plage de valeurs : -2147483648 à 2147483647

Valeur par défaut : 0

Valeur à écrire dans le paramètre.

Les unités des valeurs dépendent du paramètre.

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

• FALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée.

• TRUE : exécution terminée sans erreur détectée.

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

• FALSE : le bloc fonction n'est pas exécuté.

• TRUE : le bloc fonction est en cours d'exécution.

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

• FALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée.

• TRUE : une erreur a été détectée pendant l'exécution du bloc fonction.

Renvoie la valeur d'un code de diagnostic. Reportez-vous au chapitre Codes de diagnostic de la bibliothèque. Si la valeur est égale à 0 et si la sortie Error de ce bloc fonction est définie sur TRUE, le code de diagnostic peut être lu via la sortie AxisErrorID du bloc fonction MC_ReadAxisError.

Référence à l'axe (instance) pour lequel le bloc fonction doit être exécuté (correspond au nom de l'axe). Le nom de l'axe doit être défini dans l'arborescence Equipements de EcoStruxure Machine Expert.
