Configuration, installation et maintenance - Vérification du câblage
Présentation
Dans le cas des applications mixtes de Lexium 62 variantes C/D/G et de Lexium 62 variantes E/F avec connexion Inverter Enable 2 voies (proposition d'application de variantes C/D/G simple voie pontée et proposition d'application de variantes C/D/G 2 voies avec câblage protégé), le câblage doit être vérifié comme suit pour les variantes C/D/G de Lexium 62 avec connexion Inverter Enable 2 voies.
Determination de l'état de la fonction Inverter Enable dans EcoStruxure Machine Expert Logic Builder
L'état de l'entrée Inverter Enable est affiché dans EcoStruxure Machine Expert Logic Builder. Cette information peut être utilisée pour déterminer si les variateurs sont correctement câblés en mode 1 voie ou 2 voies.

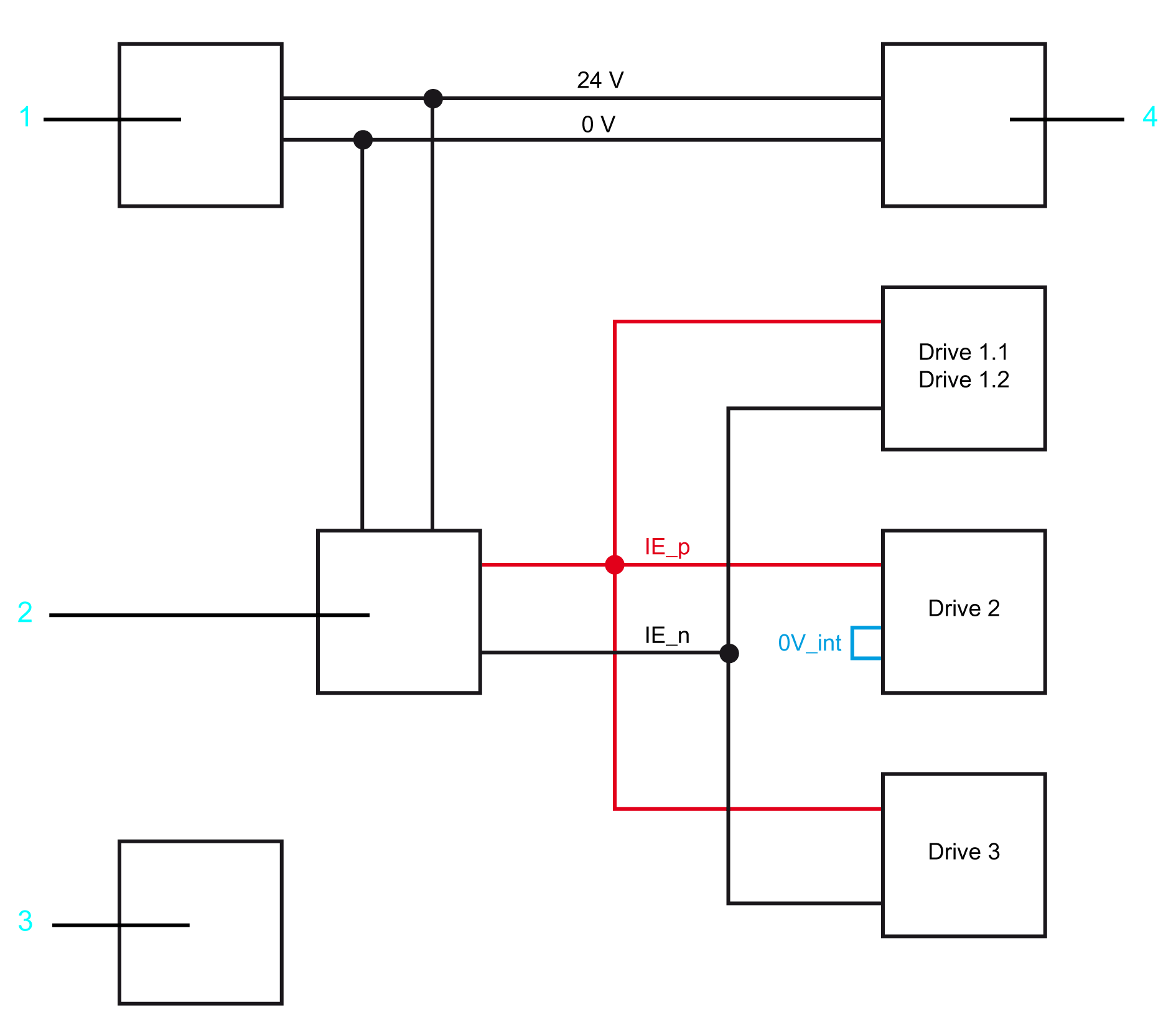

1 Bloc d'alimentation 24 V
2 Dispositif de commutation lié à la sécurité
3 Bloc d'alimentation 24 V externe
4 Lexium 62 Power Supply
Procédure de mesure
|
Étape |
Action |
|---|---|
|
1 |
Câblez les voies Inverter Enable et raccordez les connecteurs aux variateurs. |
|
2 |
Déconnectez IE_p (24 V) pour les variateurs sur le dispositif de commutation de sécurité (étape 1 dans le graphique suivant). |
|
3 |
Connectez IE_p (24 V) à un bloc d'alimentation 24 V externe (étape 2 dans le graphique suivant). |
|
4 |
Le pôle négatif du Lexium 62 Power Supply doit être connecté au 0 V des variateurs (broche 1 du connecteur CN5 du Lexium 62 Power Supply (étape 3 dans le graphique suivant)). |
Vérification du câblage 1 voie

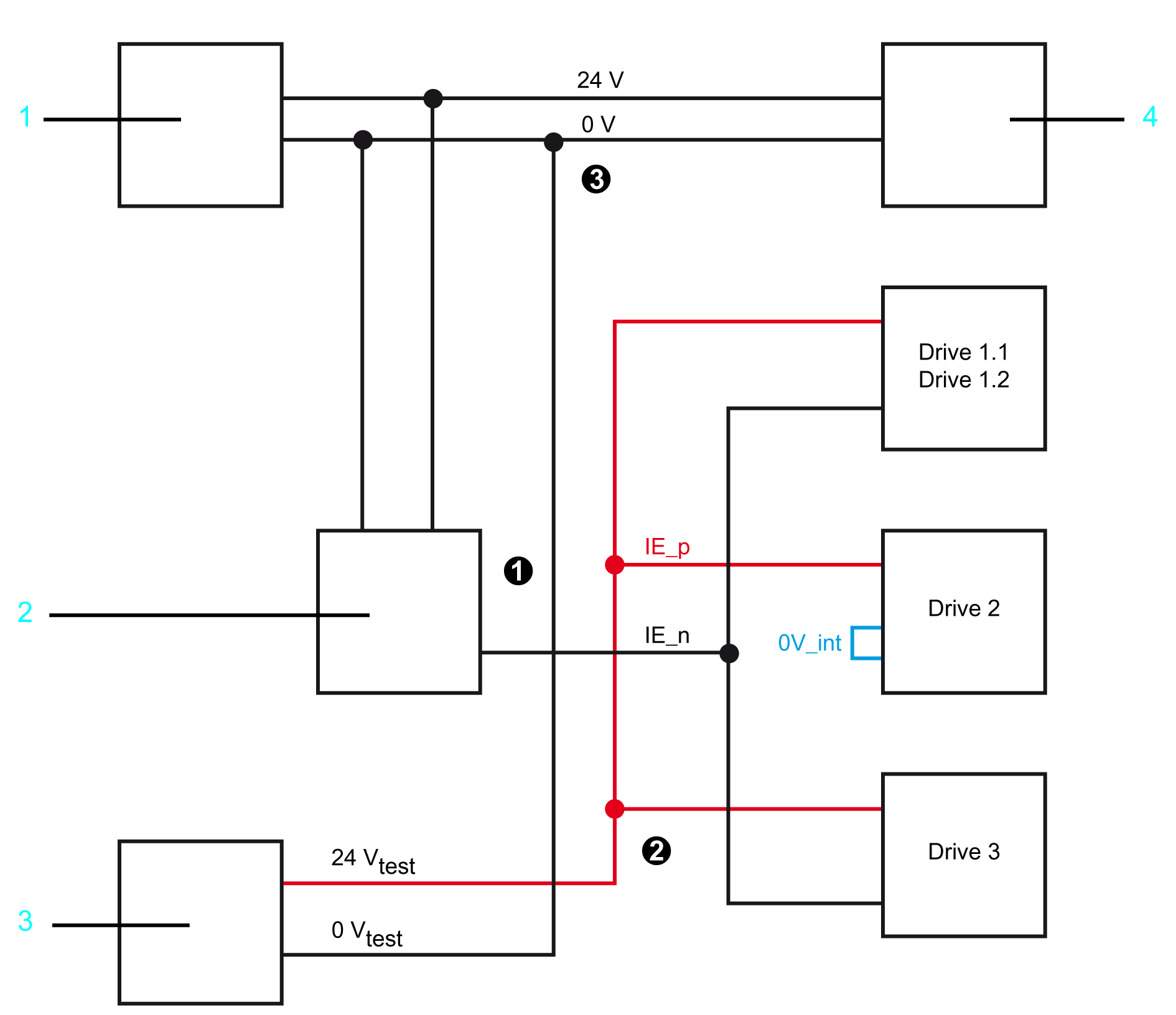

1 Bloc d'alimentation 24 V
2 Dispositif de commutation lié à la sécurité
3 Bloc d'alimentation 24 V externe
4 Lexium 62 Power Supply
|
Étape |
Action |
|---|---|
|
5 |
Vérifiez l'état de la fonction IE (Inverter Enable) pour chaque variateur dans EcoStruxure Machine Expert Logic Builder. Résultat : Dans ce cas, seuls les variateurs 1 voie peuvent être actifs. |
|
6 |
Notez les valeurs d'état dans un tableau. Au besoin, des captures d'écran peuvent aussi être créées dans EcoStruxure Machine Expert Logic Builder. |
Exemple : variante à 1 voie
|
Variateur |
Raccordement |
Etat escompté |
Etat affiché |
|---|---|---|---|
|
1.1 |
2 voies |
Inactif / 0 |
|
|
1.2 |
2 voies |
Inactif / 0 |
|
|
2 |
1 voie |
Actif / 1 |
|
|
3 |
2 voies |
Inactif / 0 |
|
|
Ce tableau est utilisé comme exemple pour la documentation et doit obligatoirement être rempli. Dans la colonne concernant l'état affiché, le résultat lu dans EcoStruxure Machine Expert Logic Builder doit être saisi. |
|||
|
Étape |
Action |
|---|---|
|
7 |
Supprimez la connexion 0 V entre le Lexium 62 Power Supply et le bloc d'alimentation externe (étape 4 dans le graphique suivant). |
|
8 |
Déconnectez IE_n (0 V) pour les variateurs 2 voies sur le dispositif de commutation de sécurité (étape 5 dans le graphique suivant). |
|
9 |
Raccordez la connexion IE_n (0 V) déconnectée au bloc d'alimentation 24 V externe (étape 6 dans le graphique suivant). |
Vérification du câblage 2 voies

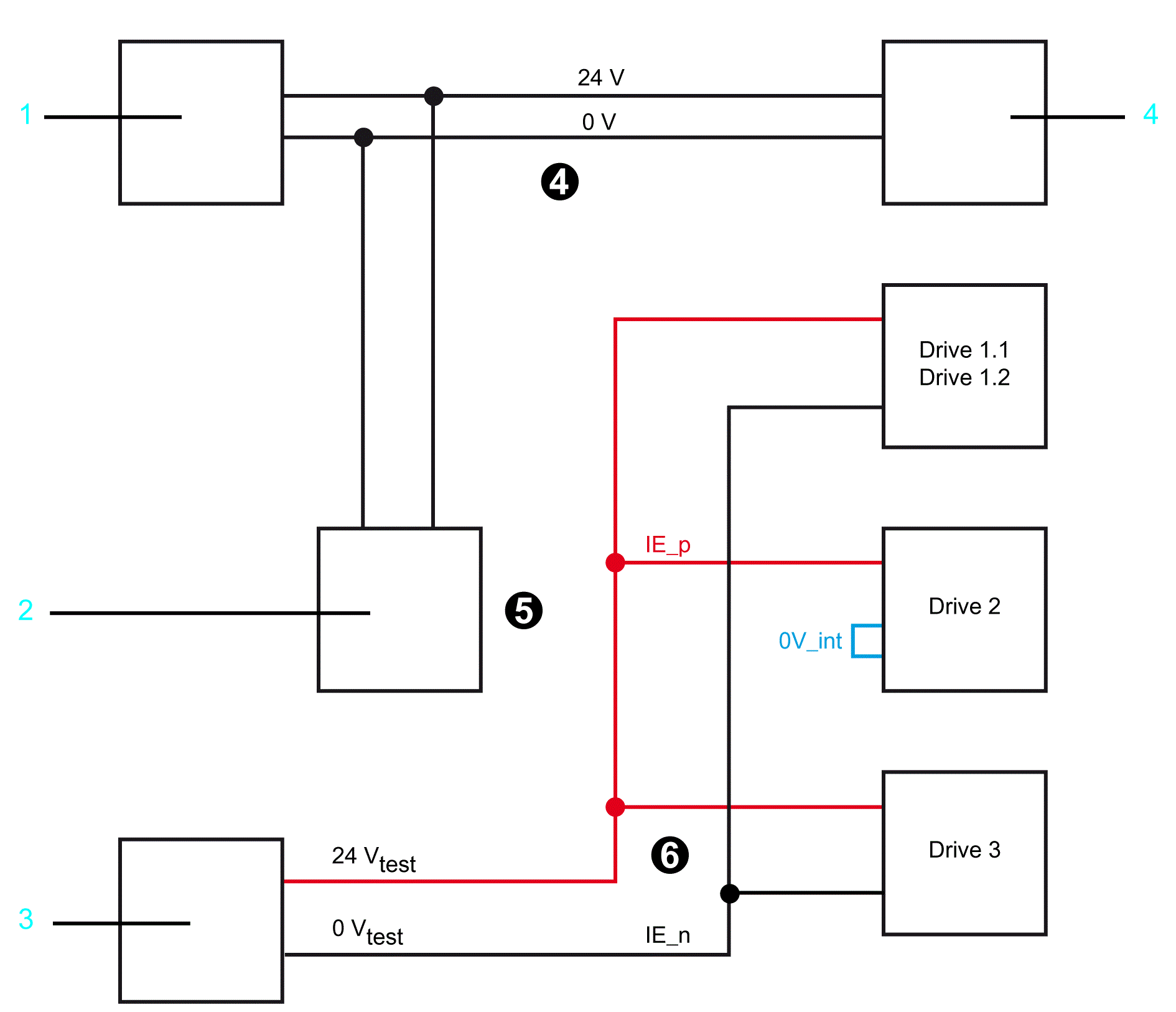

1 Bloc d'alimentation 24 V
2 Dispositif de commutation lié à la sécurité
3 Bloc d'alimentation 24 V externe
4 Lexium 62 Power Supply
|
Étape |
Action |
|---|---|
|
1 |
Vérifiez l'état de la fonction IE (Inverter Enable) pour chaque variateur dans EcoStruxure Machine Expert Logic Builder. Résultat : Dans ce cas, seuls les variateurs 2 voies peuvent être actifs. |
|
2 |
Notez les valeurs d'état dans un tableau. Au besoin, des captures d'écran peuvent aussi être créées dans EcoStruxure Machine Expert Logic Builder. |
Exemple : variante à 2 voies
|
Variateur |
Raccordement |
Etat escompté |
Etat affiché |
|---|---|---|---|
|
1.1 |
2 voies |
Actif / 1 |
|
|
1,2 |
2 voies |
Actif / 1 |
|
|
2 |
1 voie |
Inactif / 0 |
|
|
3 |
2 voies |
Actif / 1 |
|
|
Ce tableau est utilisé comme exemple pour la documentation et doit obligatoirement être rempli. Dans la colonne concernant l'état affiché, le résultat lu dans EcoStruxure Machine Expert Logic Builder doit être saisi. |
|||
|
Étape |
Action |
|---|---|
|
3 |
Raccordez à nouveau la connexion IE_n au dispositif de commutation de protection. |
|
4 |
Raccordez la connexion IE_p (24 V) au dispositif de commutation de protection. |
