Câblage avec Lexium 62 DC Link Terminal

Présentation

Le câblage avec Lexium 62 DC Link Terminal permet de connecter les modules de barre de bus de plusieurs rangées :

d'appareils Lexium 62 qui ne sont pas directement adjacents au sein de la même armoire de commande,
d'appareils Lexium 62 qui se trouvent dans des armoires de commande distinctes.

Lors du câblage avec Lexium 62 DC Link Terminal, les rangées dépourvues de bloc d'alimentation sont alimentées par les rangées qui en sont munies.

Une rangée ou un îlot d'appareils est une combinaison des appareils Lexium 62 suivants connectés directement via le module de barre de bus :

Lexium 62 Power Supply
Lexium 62 Servo Drive
Lexium 62 DC Link Support Module
Lexium 62 Connection Module

NOTE : Le câblage avec Lexium 62 DC Link Terminal est soumis à certaines restrictions électriques. Consultez les topographies admissibles et les restrictions électriques.

Topographies pour câblage avec borne de liaison CC Lexium 62

Les sept topographies présentées ci-après comprennent plusieurs instances de Lexium 62 DC Link Support Module. Toutefois, un Lexium 62 DC Link Support Module n'est obligatoire que pour les longueurs de câble importantes ou si un variateur simple LXM62DC13 est présent dans une rangée sans Lexium 62 Power Supply.

NOTE : Les îlots d'appareils sans module Lexium 62 Power Supply dédié doivent être alimentés en 24 V par le Lexium 62 DC Link Terminal.

NOTE :

Le câblage avec Lexium 62 DC Link Terminal ne prend pas en charge les topographies en anneau.
Le câblage avec Lexium 62 DC Link Terminal prend en charge au maximum six rangées ou îlots d'appareils.
Les connexions 24 V et 0 V peuvent être distribuées via la Lexium 62 DC Link Terminal sur plusieurs îlots d'appareils.
Au lieu de distribuer le 24 V sur plusieurs rangées, il est possible de raccorder une alimentation 24 V externe directement à la Lexium 62 DC Link Terminal pour les rangées sans modules Lexium 62 Power Supply.

DANGER
	INCENDIE, ÉLECTROCUTION OU D'ARC ÉLECTRIQUE Utiliser le Lexium 62 DC Link Terminal seulement pour relier des appareils Lexium 62. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

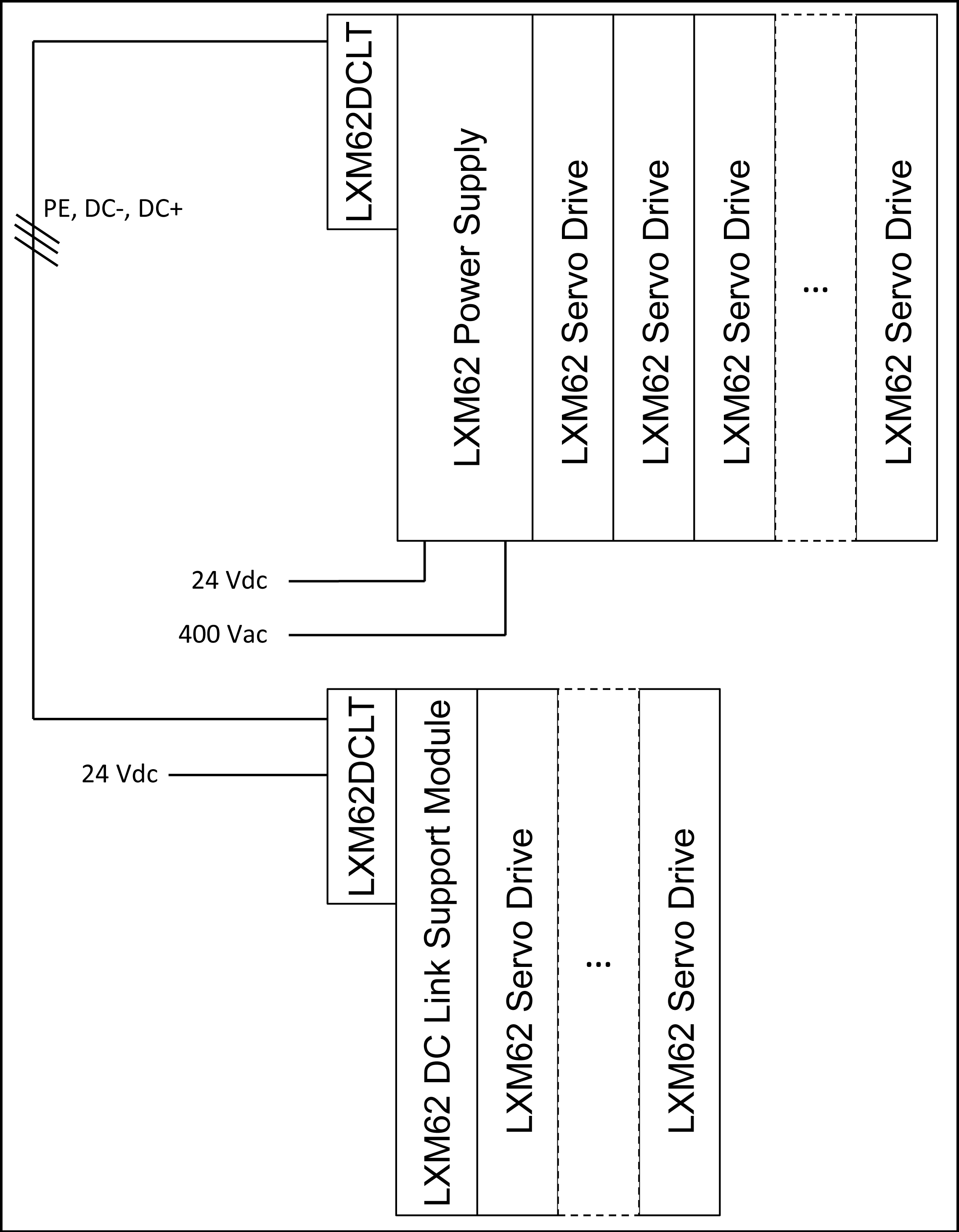

Topographie 1 : couplage de deux (ou plusieurs) rangées dans une armoire de commande avec une alimentation 24 V distincte

LXM62DCLT : Lexium 62 DC Link Terminal

Les bornes 24 V et 0 V doivent systématiquement être montées sur le module de barre de bus, même si aucun fil ne leur est raccordé.

DANGER
	ÉLECTROCUTION Toujours installer l'ensemble de cinq connecteurs et le support de maintien du Lexium 62 DC Link Terminal. Sur les 5 connecteurs installés, câbler au moins les bornes PE, DC- et DC+. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

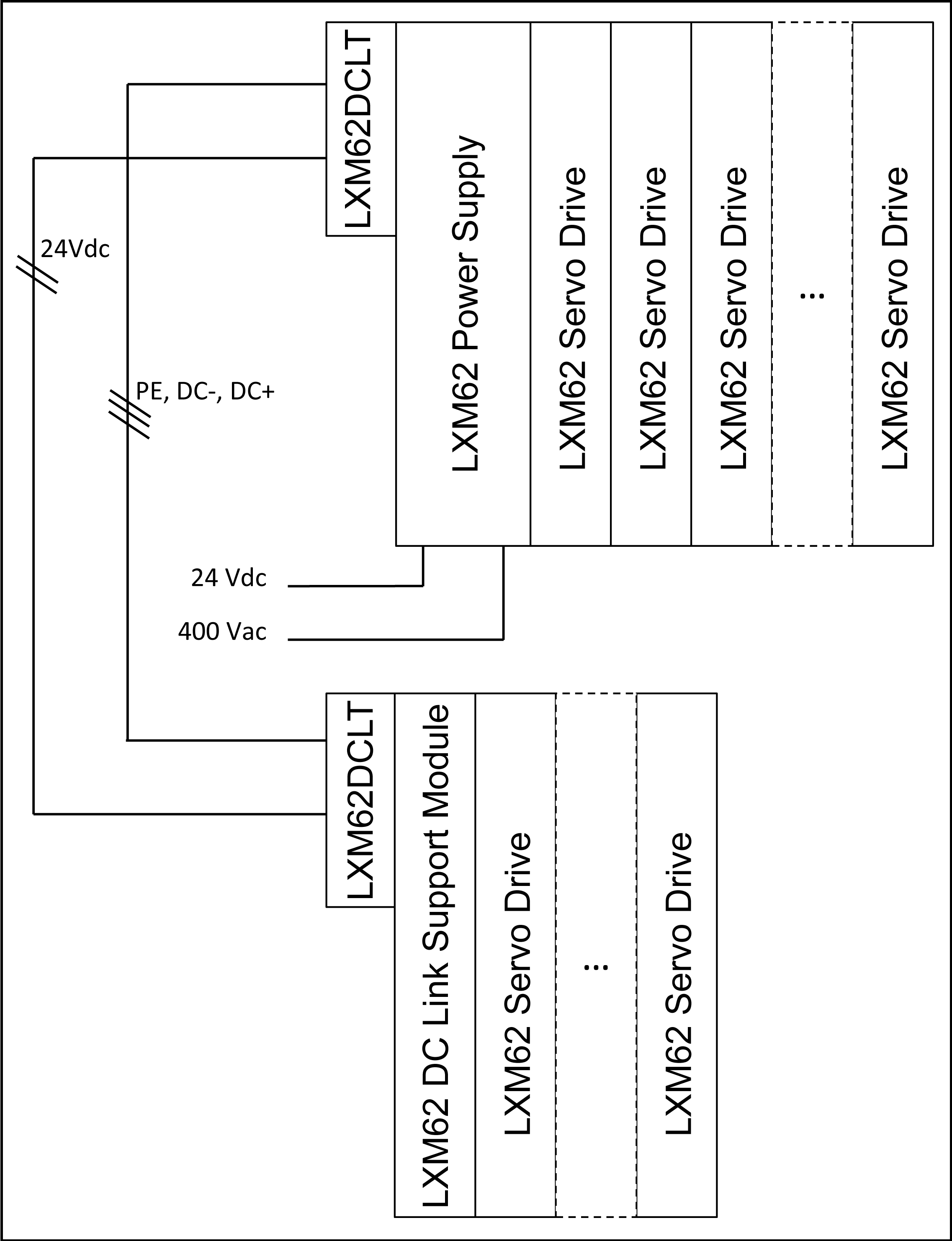

Topographie 2 : couplage de deux (ou plusieurs) rangées dans une armoire de commande sans alimentation 24 V distincte

LXM62DCLT : Lexium 62 DC Link Terminal

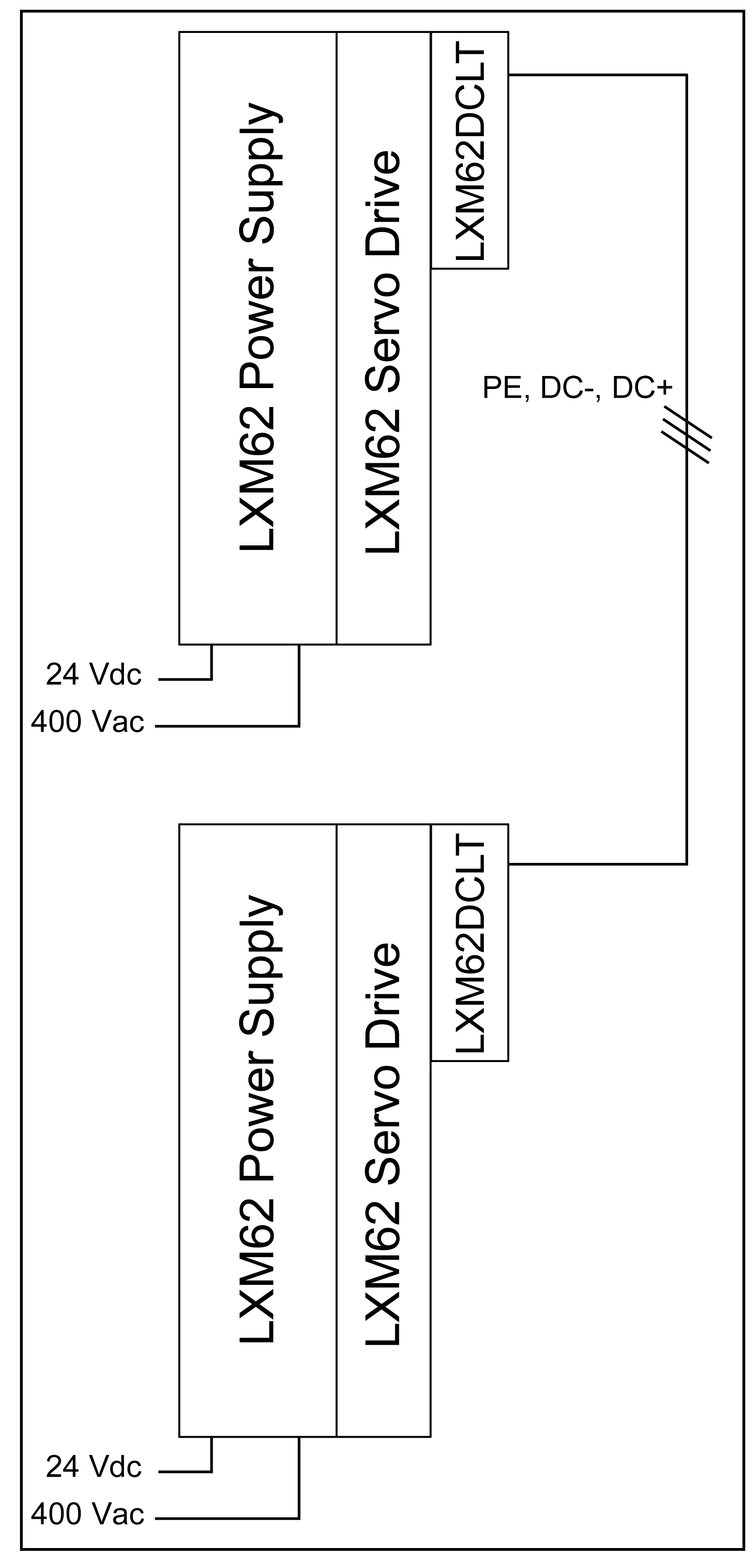

Topographie 3 : couplage de deux alimentations

LXM62DCLT : Lexium 62 DC Link Terminal

NOTE :

Les instances de Lexium 62 Power Supply sont connectées en parallèle.
Les instances de Lexium 62 Power Supply doivent se trouver dans la même armoire de commande.

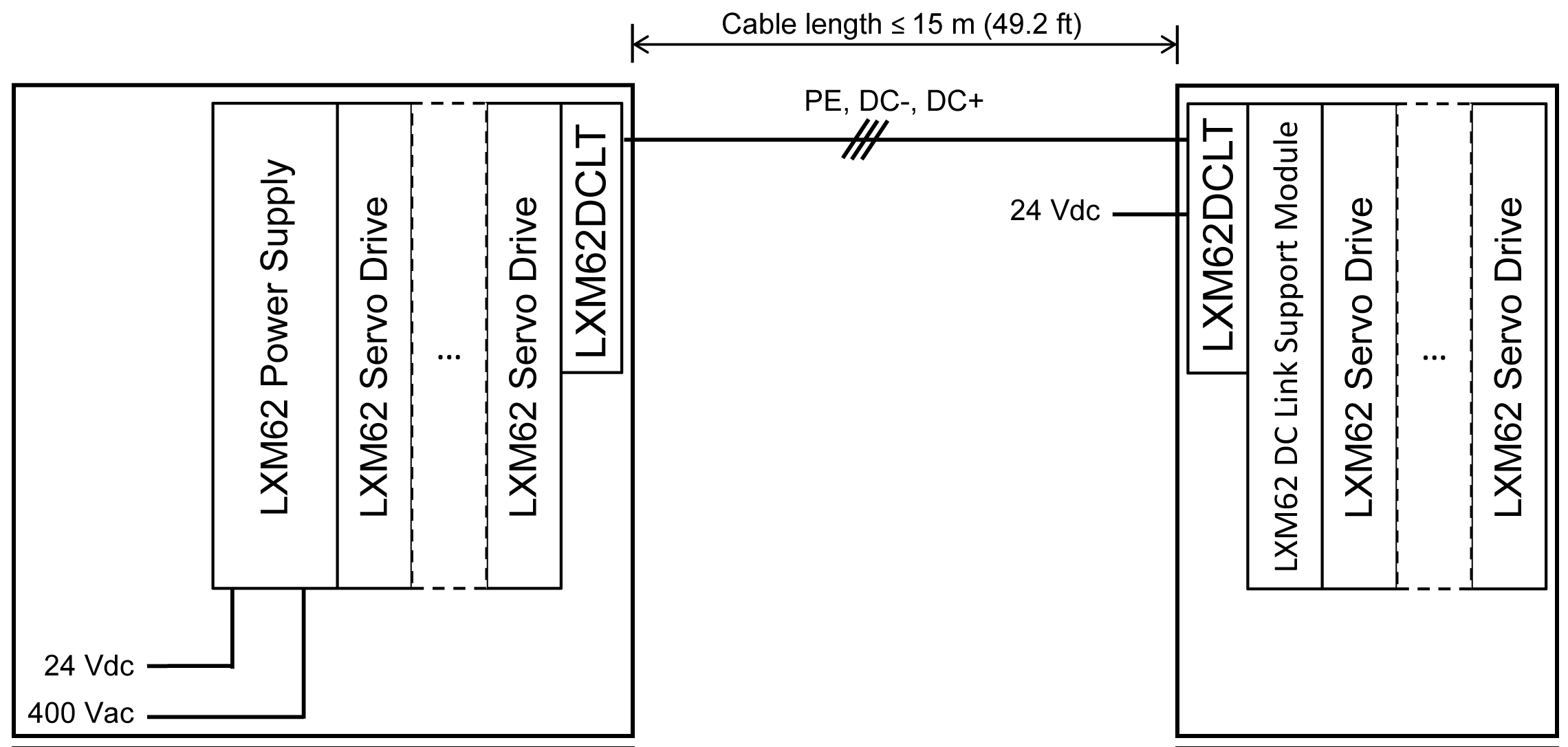

Topographie 4 : couplage de deux armoires de commande

LXM62DCLT : Lexium 62 DC Link Terminal

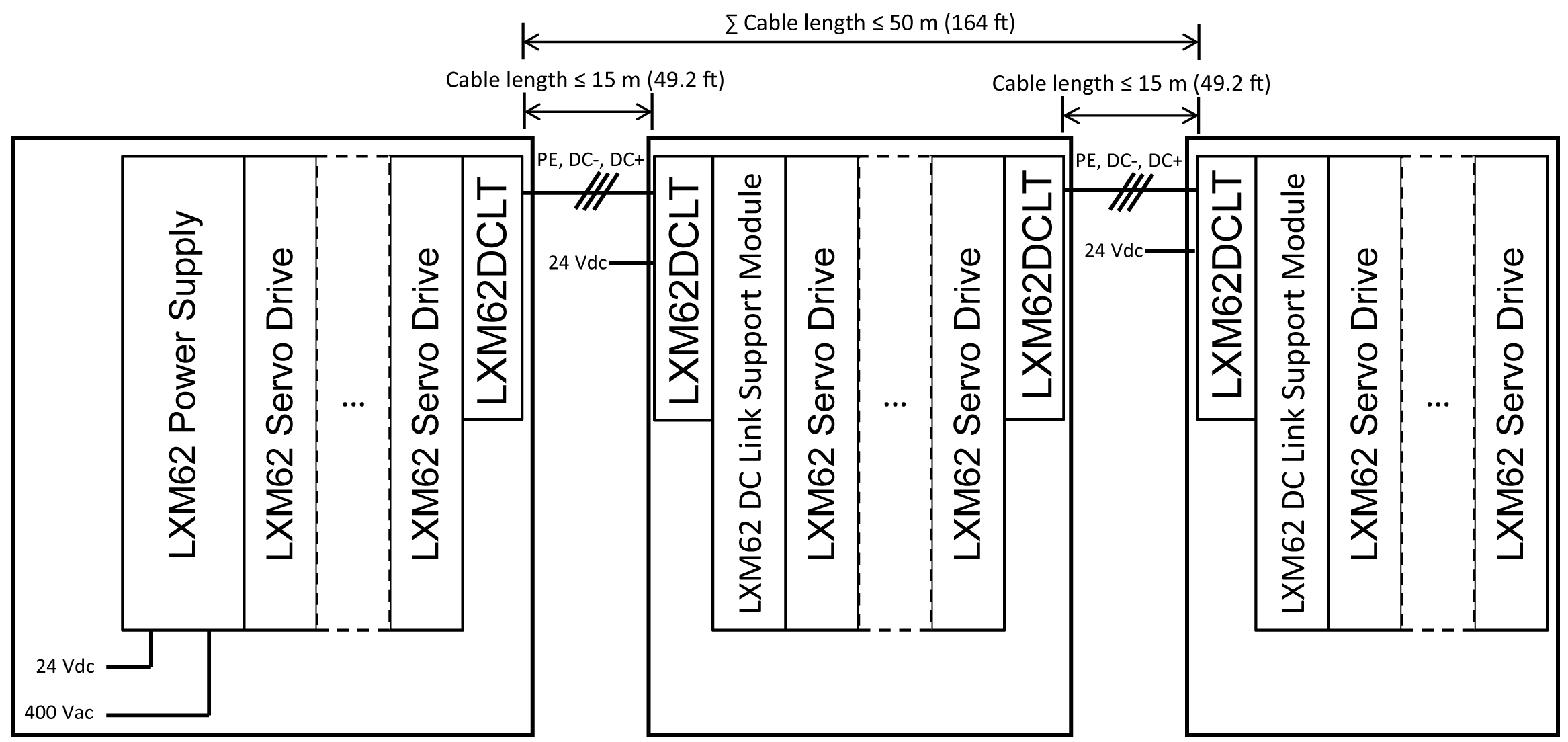

Topographie 5 : couplage de plus de deux armoires de commande en ligne

LXM62DCLT : Lexium 62 DC Link Terminal

NOTE :

Les instances de Lexium 62 Power Supply doivent se trouver dans la même armoire de commande.
Cette topographie permet jusqu'à 6 îlots d'appareils Lexium 62.

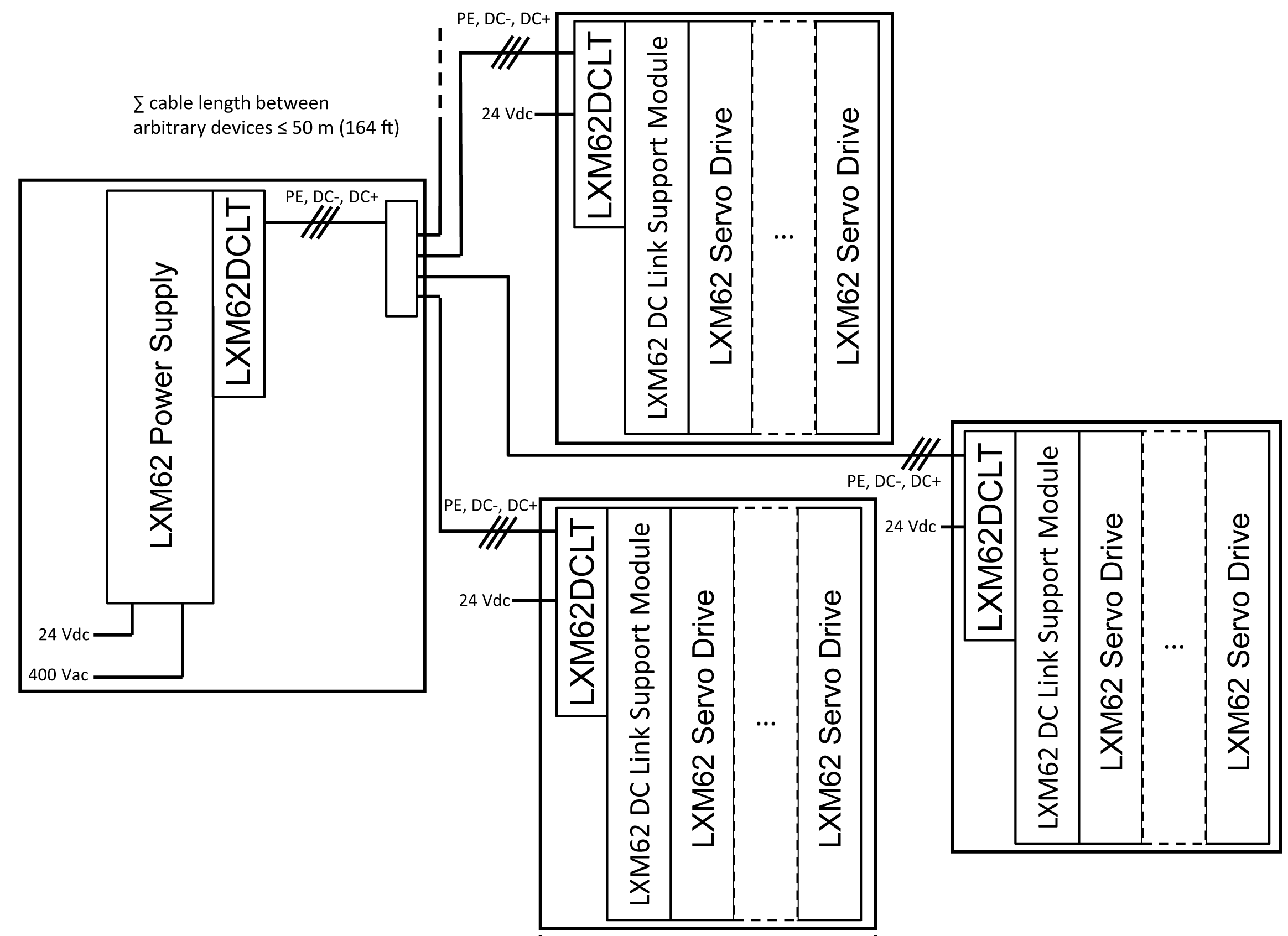

Topographie 6 : couplage de plus de deux armoires de commande en étoile

LXM62DCLT : Lexium 62 DC Link Terminal

NOTE :

Les instances de Lexium 62 Power Supply doivent se trouver dans la même armoire de commande.
Cette topographie permet jusqu'à 6 îlots d'appareils Lexium 62.
Des bornes externes (pour profilé chapeau notamment) sont nécessaires pour réaliser les connexions en étoile.
La longueur de câble maximum d'une connexion individuelle entre un îlot d'appareils Lexium 62 et l'îlot d'appareils Lexium 62 le plus proche est de 15 m (49,2 pi.).

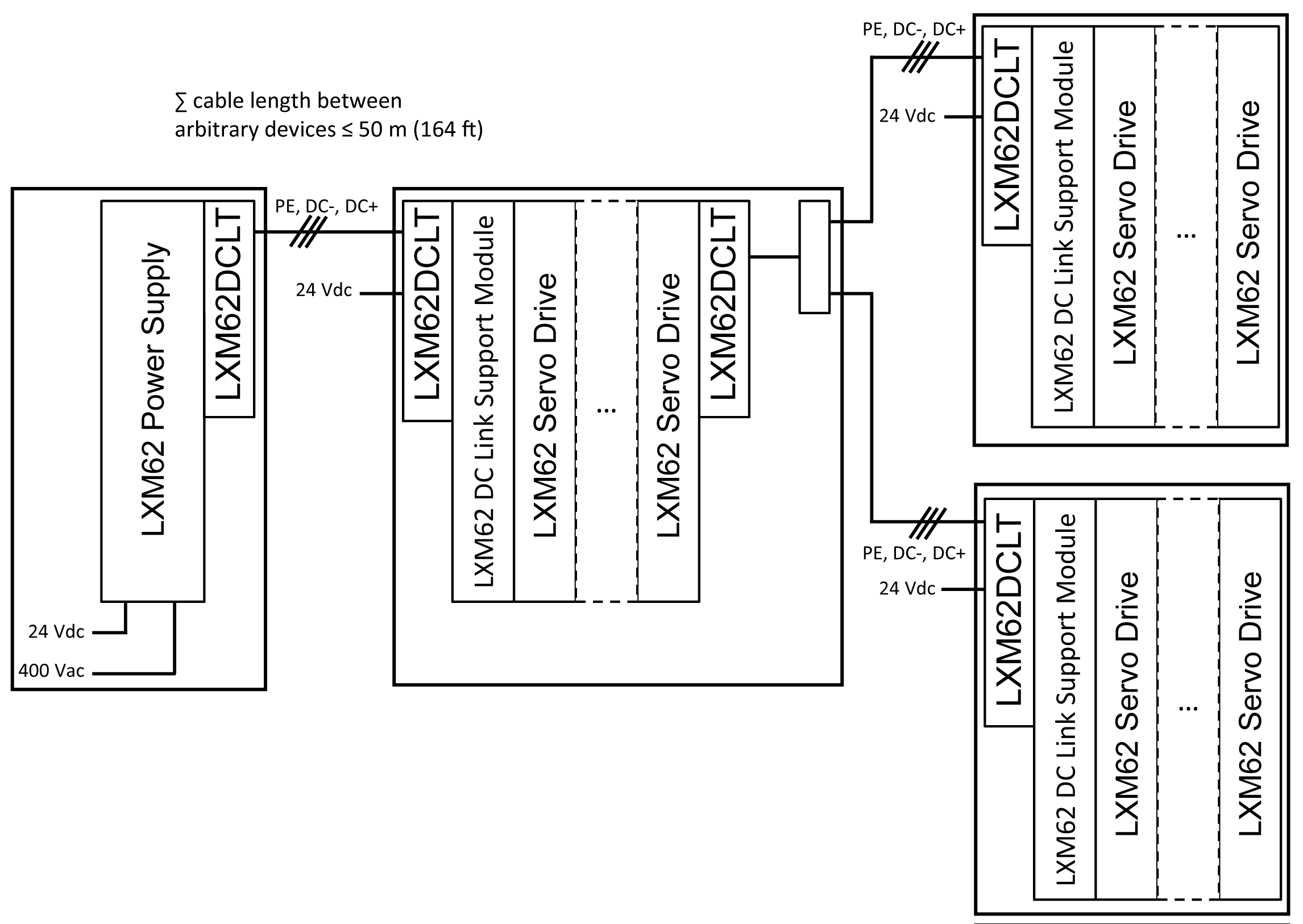

Topographie 7 : couplage de plus de deux armoires de commande selon une structure mixte ligne/étoile

LXM62DCLT : Lexium 62 DC Link Terminal

NOTE :

Les instances de Lexium 62 Power Supply doivent se trouver dans la même armoire de commande.
Cette topographie permet jusqu'à 6 îlots d'appareils Lexium 62.
Des bornes externes (pour profilé chapeau notamment) sont nécessaires pour réaliser les connexions en étoile.

Restrictions électriques pour le câblage avec Lexium 62 DC Link Terminal

Critères	Description
Limites de longueur de câble absolues	La longueur de câble maximum d'une connexion individuelle entre un îlot d'appareils Lexium 62 et l'îlot d'appareils Lexium 62 le plus proche est de 15 m (49,2 pi.). La longueur de câble cumulée maximum entre un appareil Lexium 62 et tout autre appareil Lexium 62 raccordé via une Lexium 62 DC Link Terminal est de 50 m (164 pi.).
Lexium 62 DC Link Support Module	Un Lexium 62 DC Link Support Module doit être installé par rangée dépourvue de Lexium 62 Power Supply si : la longueur totale de câble entre cette rangée et la rangée suivante munie d'un Lexium 62 Power Supply ou d'un Lexium 62 DC Link Support Module est supérieure à 3 m (9,84 pi.) cette rangée comprend un variateur Lexium 62 de type LXM62DC13. NOTE : Dans ce cas, il peut être nécessaire d'utiliser plus d'un Lexium 62 DC Link Support Module. NOTE : La longueur totale de câble est la somme des raccordements câblés individuels avec une Lexium 62 DC Link Terminal.
Alimentation	Les unités Lexium 62 Power Supply connectées via une Lexium 62 DC Link Terminal doivent se trouver dans la même armoire de commande. L'alimentation secteur des unités Lexium 62 Power Supply connectées via une Lexium 62 DC Link Terminal doit utiliser le même contacteur secteur.
Single Drive LXM62DC13	Les variateurs de type Single Drive LXM62DC13 doivent être utilisés en combinaison avec un Lexium 62 Power Supply ou un Lexium 62 DC Link Support Module dans la même rangée. Dans une rangée dépourvue de Lexium 62 Power Supply, il est nécessaire d'installer un Lexium 62 DC Link Support Module par Single Drive LXM62DC13.
Sections de câble/fil	La capacité de tenue au courant (ampacité) de la Lexium 62 DC Link Terminal dépend des câbles/fils utilisés et de la méthode d'installation de ces derniers. Si le système est capable de transporter en permanence une valeur de courant supérieure à celle autorisée pour les sections de câble/fil utilisées, des fusibles externes de limitation du courant doivent intégrés à la connexion via la Lexium 62 DC Link Terminal.

DANGER

RISQUE D'INCENDIE

Ne pas dépasser une longueur totale de câble de 3 m (9,84 pieds) entre une rangée sans Lexium 62 DC Link Support Module ou module Lexium 62 Power Supply et la rangée suivante avec module Lexium 62 Power Supply ou Lexium 62 DC Link Support Module.
Installer un Lexium 62 DC Link Support Module pour chaque variateur LXM62DC13 dans les rangées sans module Lexium 62 Power Supply.
Installer tous les modules Lexium 62 Power Supply avec bus DC relié dans la même armoire de commande (contacteur secteur commun).

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER
	INCENDIE, ÉLECTROCUTION OU D'ARC ÉLECTRIQUE Ne pas installer plus de trois modules Lexium 62 Power Supply sur un même bus DC. Le courant continu maximum sur la liaison CC et au niveau de la connexion 24 V/0 V ne doit pas dépasser 120 A. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE D'ELECTROCUTION EN CAS D'ERREUR DE CÂBLAGE ENTRE LES ARMOIRES DE COMMANDE

Utiliser uniquement des câbles certifiés conformes aux normes en vigueur.
Utiliser uniquement des câbles de section appropriée.
N'utilisez pas de fils simples à l'extérieur de l'armoire de commande, utilisez uniquement des câbles.
Respecter le rayon de courbure préconisé par le fabricant pour les câbles et les fils.
Après l'installation, s'assurer que les câbles et les fils ne présentent pas de défaut et/ou de dommage.
Protéger les câbles et les fils contre les dommages et les contraintes mécaniques au moyen de conduites de câble et des autres mesures appropriées à l'extérieur de l'armoire de commande.
Dénuder l'isolation du conducteur de câble sur la longueur spécifiée.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT

FORTE RADIATION ÉLECTROMAGNÉTIQUE

Ne pas dépasser une longueur de câble de 15 m (49,2 pieds) pour les raccordements simples avec le Lexium 62 DC Link Terminal.
Ne pas dépasser une longueur totale de câble de 50 m (164 pieds) entre un appareil Lexium 62 et un autre appareil Lexium 62 raccordé via un Lexium 62 DC Link Terminal.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
