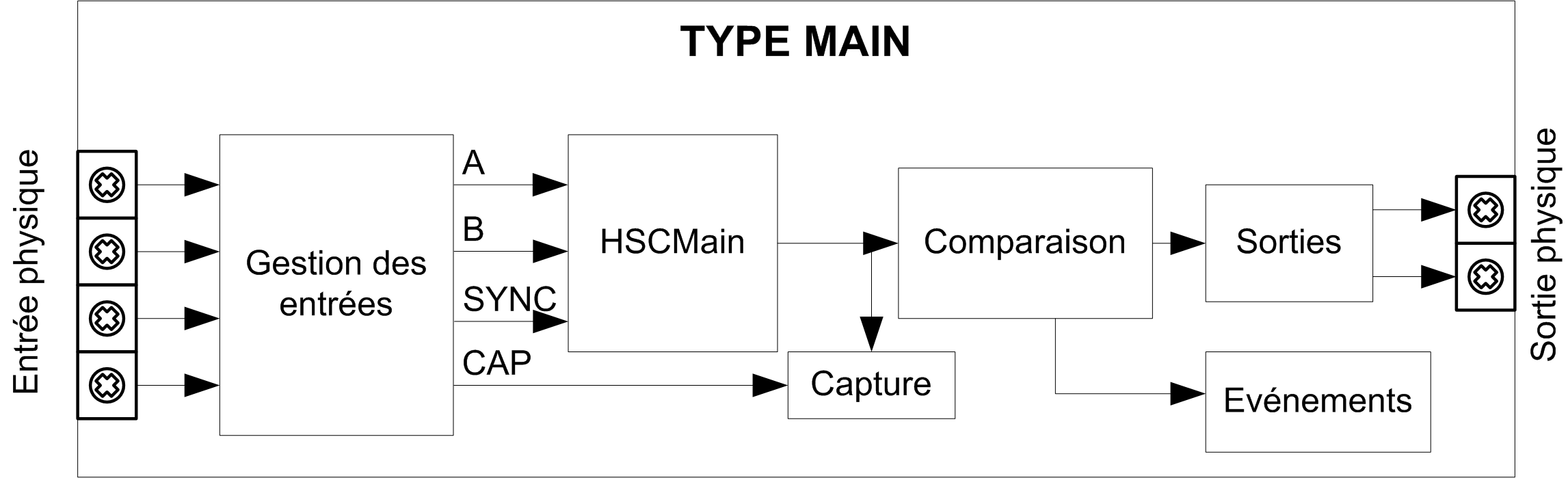

Le schéma suivant présente le type Principal en mode Large libre :
A et B sont les entrées de comptage du compteur.
EN est l'entrée d'activation du compteur.
SYNC est l'entrée de synchronisation du compteur.
CAP est l'entrée de capture du compteur.
Outre le mode Large libre, le type Principal offre les fonctions suivantes :
