MC_MoveVelocity_PTO : contrôler la vitesse de l'axe

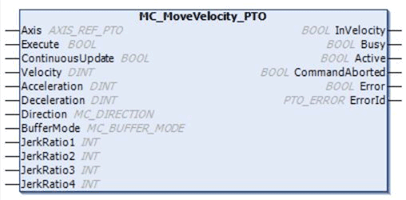

Représentation graphique

Représentation en langage IL et ST

Pour voir la représentation générale en langage IL ou ST, reportez-vous au chapitre Représentation des fonctions et blocs fonction.

Variables d'entrée

Le tableau suivant décrit les variables d'entrée :

Entrées	Type	Valeur initiale	Description
`Axis`	AXIS_REF_PTO	-	Nom de l'axe (instance) pour lequel le bloc fonction doit être exécuté. Dans l'arborescence des équipements, le nom est indiqué dans la configuration du contrôleur.
`Execute`	BOOL	FALSE	Lors d'un front montant, lance l'exécution du bloc fonction. Sur un front descendant, réinitialise les sorties du bloc fonction à la fin de son exécution. Les modifications ultérieures des paramètres d'entrée du bloc fonction n'affectent pas la commande en cours, sauf si l'entrée `ContinuousUpdate` est utilisée. Si un deuxième front montant est détecté pendant l'exécution du bloc fonction, l'exécution en cours est interrompue et le bloc fonction redémarre avec les valeurs des paramètres à ce moment-là.
`ContinuousUpdate`	BOOL	FALSE	Avec la valeur TRUE, le bloc fonction utilise les valeurs des variables d'entrée (`Velocity`, `Acceleration`, `Deceleration` et `Direction`) et les applique à la commande en cours, quelles que soient les valeurs d'origine. L'impact de l'entrée `ContinuousUpdate` commence lorsque le bloc fonction est déclenché par un front montant sur la broche `Execute` et se termine dès que le bloc fonction n'est plus dans l'état `Busy` ou que l'entrée `ContinuousUpdate` est définie sur FALSE.
`Velocity`	DINT	0	Vitesse cible en Hz, pas nécessairement atteinte. Plage : 0...`MaxVelocityAppl`
`Acceleration`	DINT	0	Accélération en Hz/ms ou en ms (selon la configuration). Plage (Hz/ms) : 1...`MaxAccelerationAppl` Plage (ms) : `MaxAccelerationAppl`...100 000
`Deceleration`	DINT	0	Décélération en Hz/ms ou en ms (selon la configuration). Plage (Hz/ms) : 1...`MaxDecelerationAppl` Plage (ms) : `MaxDecelerationAppl`...100 000
`Direction`	MC_DIRECTION	`mcPositiveDirection`	Direction du mouvement
`BufferMode`	MC_BUFFER_MODE	`mcAborting`	Mode de transition à partir du mouvement en cours.
`JerkRatio1`	INT	0	Pourcentage d'accéleration à partir d'un état stationnaire, utilisé pour créer le profil courbé en S.
`JerkRatio2`	INT	0	Pourcentage d'accélération pour atteindre une vitesse constante, utilisé pour créer le profil courbé en S.
`JerkRatio3`	INT	0	Pourcentage de décélération à partir d'une vitesse constante, utilisé pour créer le profil courbé en S.
`JerkRatio4`	INT	0	Pourcentage de décélération vers un état stationnaire, utilisé pour créer le profil courbé en S.

Variables de sortie

Le tableau suivant décrit les variables de sortie :

Sortie	Type	Valeur initiale	Description
`InVelocity`	BOOL	FALSE	La valeur TRUE indique que la vitesse cible est atteinte.
`Busy`	BOOL	FALSE	La valeur TRUE indique que l'exécution du bloc fonctionnel est en cours.
`Active`	BOOL	FALSE	Le bloc fonction contrôle `Axis`. Un seul bloc fonction à la fois peut définir `Active` sur TRUE pour une valeur définie de `Axis`.
`CommandAborted`	BOOL	FALSE	L'exécution du bloc fonction est interrompue, en raison d'une autre commande de mouvement ou d'une erreur détectée .
`Error`	BOOL	FALSE	La valeur TRUE indique qu'une erreur a été détectée. L'exécution du bloc fonction est terminée.
`ErrorId`	PTO_ERROR	`PTO_ERROR.NoError`	Lorsque `Error` a la valeur TRUE : code de l'erreur détectée.

NOTE :

Pour arrêter le mouvement, le bloc fonction doit être interrompu par un autre bloc fonction qui émet une nouvelle commande.
Si un mouvement est en cours et que la direction est inversée, le mouvement est d'abord arrêté selon la décélération définie par le bloc fonction MC_MoveVelocity_PTO, puis il reprend en sens inverse.
La durée d'accélération/de décélération du segment ne doit pas excéder 80 s.

Exemple de chronogramme

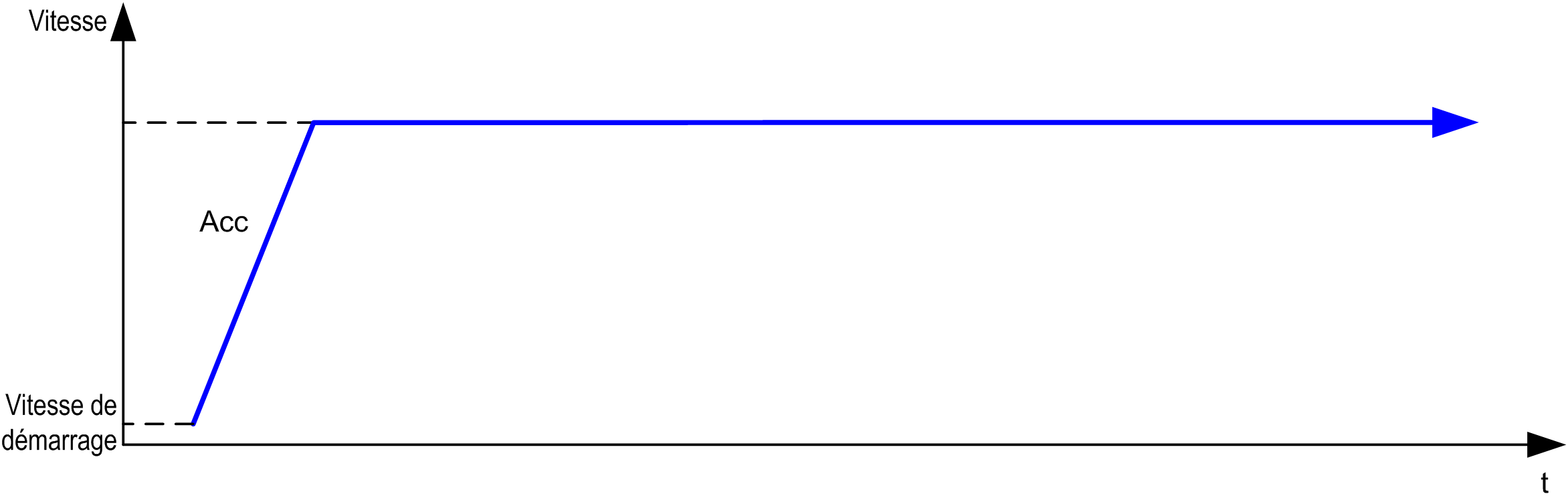

Ce diagramme illustre un profil simple à partir de l'état Standstill :

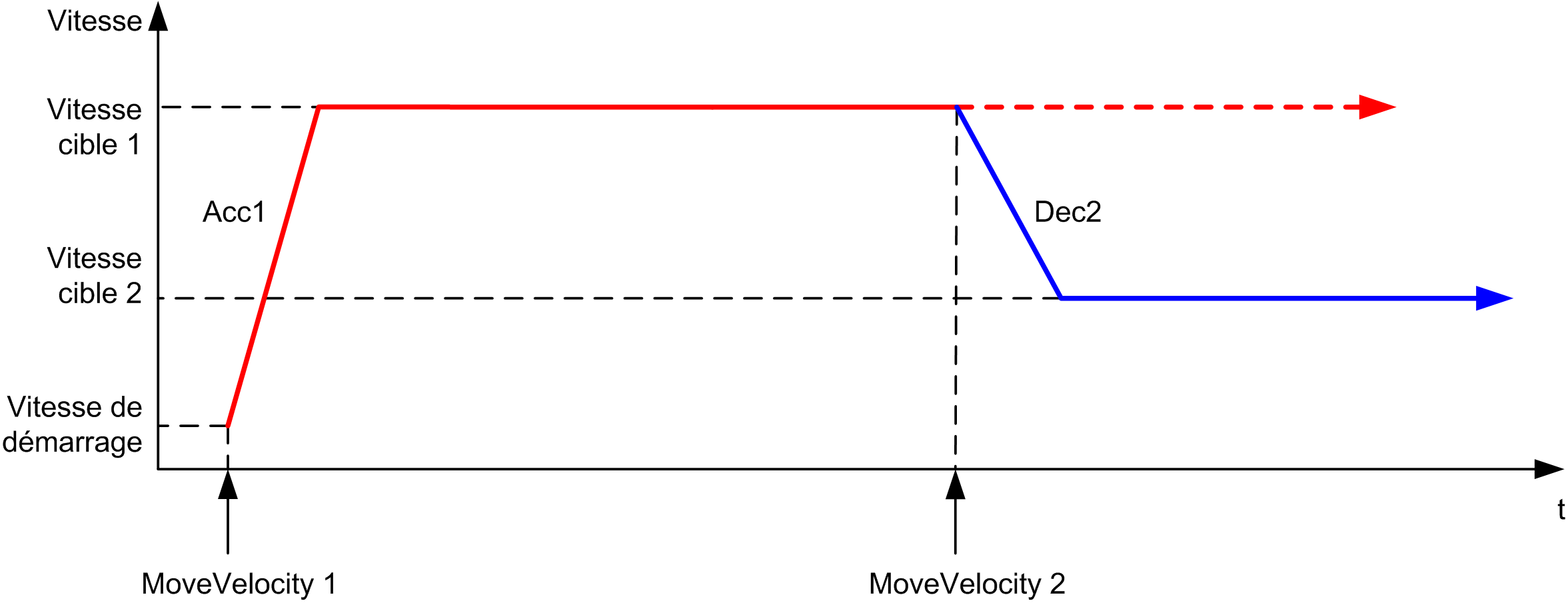

Ce diagramme illustre un profil complexe à partir de l'état Continuous :

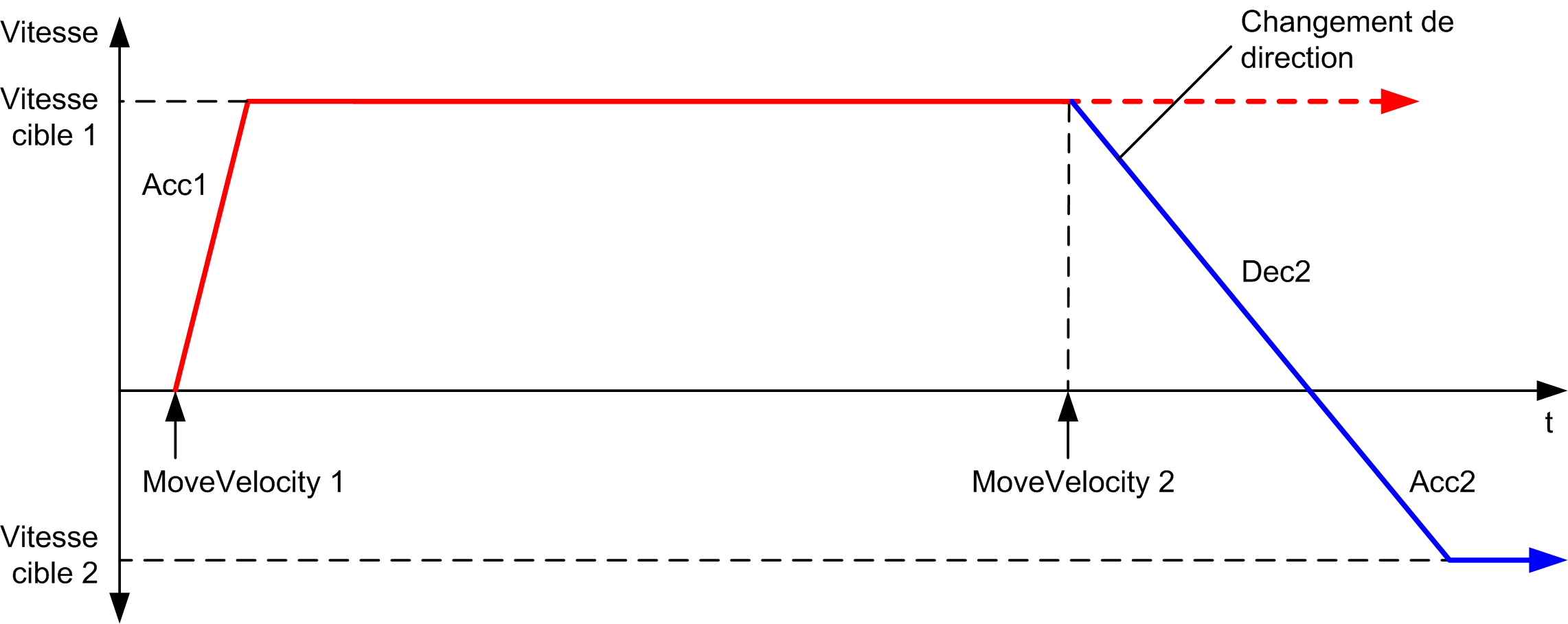

Ce diagramme illustre un profil complexe à partir de l'état Continuous avec changement de direction :

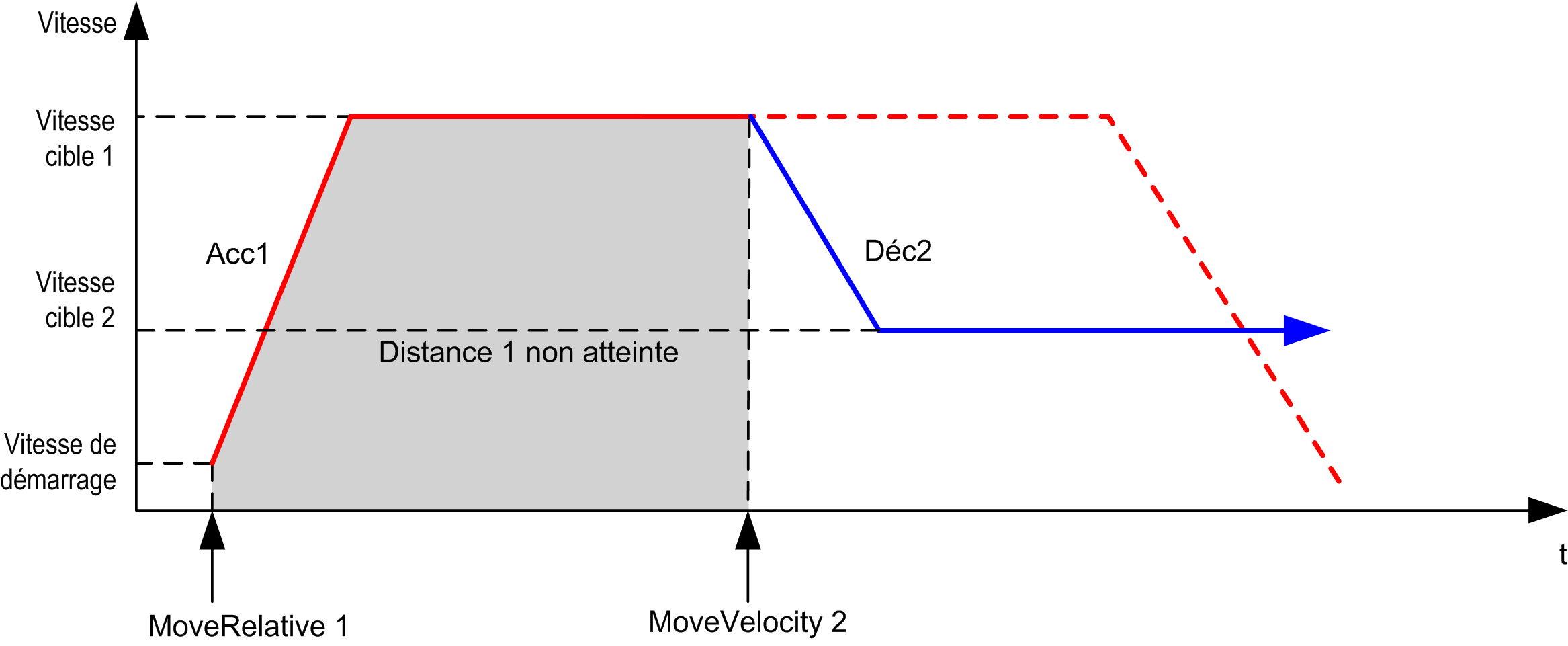

Ce diagramme illustre un profil complexe à partir de l'état Discrete :
