Entrées numériques

Présentation

Le Modicon M262 Logic/Motion Controller intègre 4 entrées numériques rapides.

Les entrées numériques sont connectées sur la face avant du contrôleur.

DANGER
	RISQUE D'INCENDIE Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Ce tableau présente les caractéristiques des entrées numériques :

Caractéristique		Valeur
Nombre de voies d'entrée		4 (I0 à I3)
Type d'entrée		IEC 61131-2 Type 1
Type de logique		Sink
Tension d'alimentation nominale		24 VCC
Limite de tension		30 VCC
Courant d'entrée nominal		7,5 mA
Impédance d'entrée		2,81 kΩ
Valeurs limites d'entrée	Tension à l'état 1	> 15 VCC (15 à 30 VCC)
	Tension à l'état 0	< 5 VCC (0 à 5 VCC)
	Courant à l'état 1	> 3 mA
	Courant à l'état 0	< 1,5 mA
Retard d’entrée	Temps de mise sous tension	< 1 μs + retard de filtre
Retard d’entrée	Temps de mise hors tension	< 1 μs + retard de filtre
Isolement	Entre les voies d'entrée	Non
	Entre l'entrée et la logique interne	550 VCA pendant 1 min.
	Entre l’entrée et la sortie	550 VCA pendant 1 min.
Câble	Type	Câble blindé, y compris le signal COM
Câble	Longueur	10 m (32,8 pi) max.
Type de connexion		Bornier à ressort débrochable
Nombre moyen d'insertions/retraits de connecteur		Plus de 100

Les entrées numériques sont connectées sur la face avant du contrôleur.

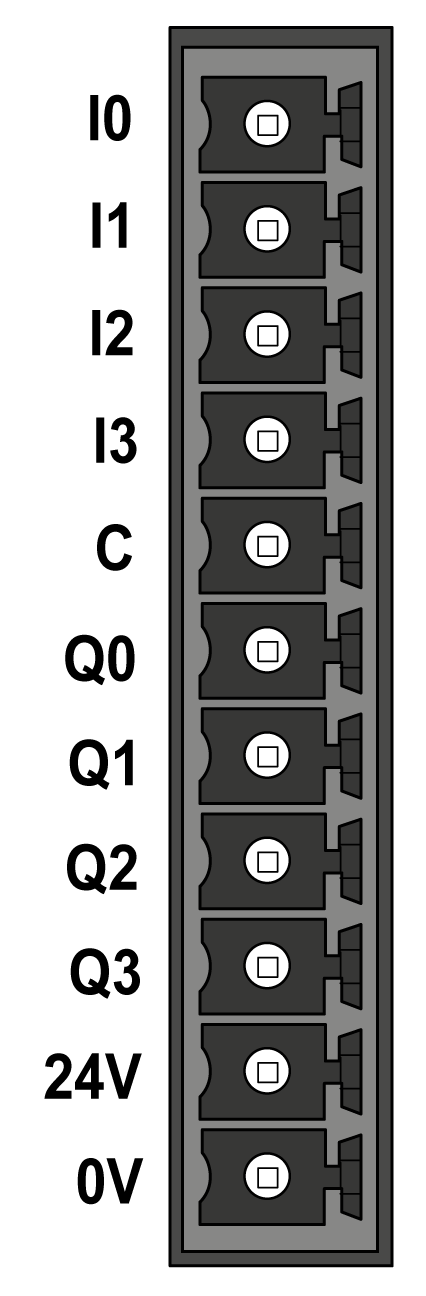

Cette figure décrit le brochage du connecteur :

Ce tableau décrit le brochage du connecteur d’E/S intégré :

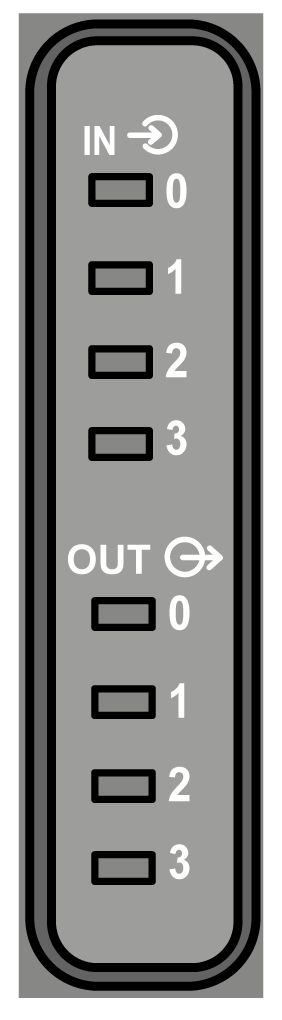

Cette figure montre les voyants d'état des E/S :

Voyant	Couleur	Etat	Description
0 à 3	Vert	Allumé	Voie d'entrée correspondante activée
0 à 3	Vert	Eteint	Voie d'entrée correspondante désactivée

NOTE : Les voyants indiquent l'état logique de chaque entrée.

Les perturbations électromagnétiques peuvent provoquer un fonctionnement imprévu de l'application.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Adaptez le filtrage programmable à la fréquence appliquée aux entrées. Utilisez des câbles blindés dans tous les cas où cela est indiqué, en les raccordant à la terre fonctionnelle à l'aide de la barre de mise à la terre. Utilisez un bloc d'alimentation 24 VCC spécifique pour les entrées et les sorties. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

Adaptez le filtrage programmable à la fréquence appliquée aux entrées.
Utilisez des câbles blindés dans tous les cas où cela est indiqué, en les raccordant à la terre fonctionnelle à l'aide de la barre de mise à la terre.
Utilisez un bloc d'alimentation 24 VCC spécifique pour les entrées et les sorties.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

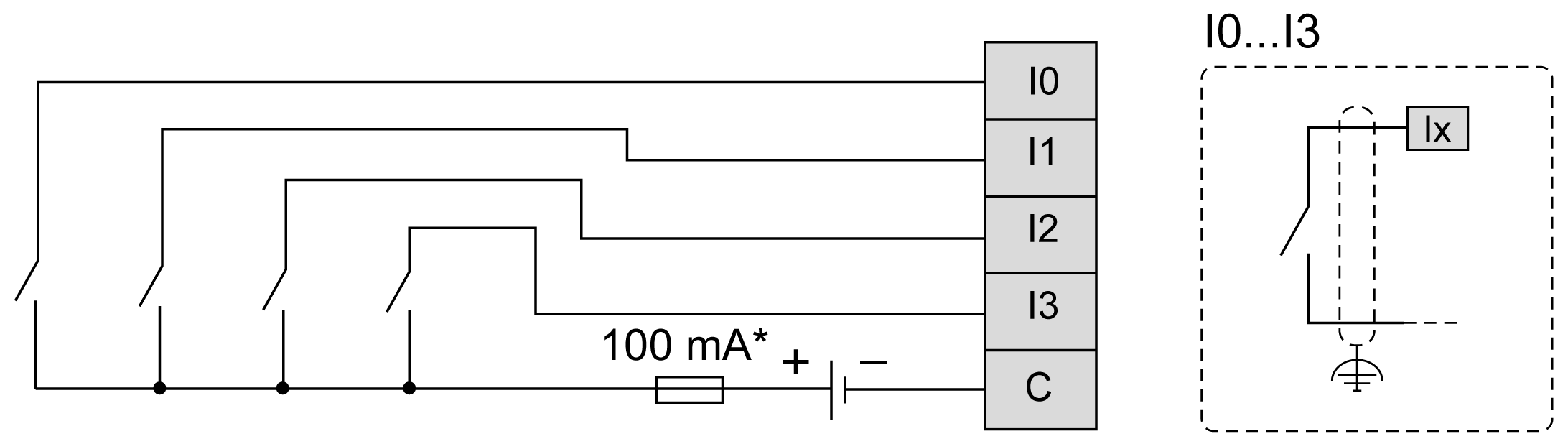

Cette illustration présente le schéma de câblage des entrées rapides :

* Fusible de type T
