Sorties numériques

Présentation

Le Modicon M262 Logic/Motion Controller intègre 4 sorties numériques rapides.

Les sorties numériques sont connectées sur la face avant du contrôleur.

DANGER
	RISQUE D'INCENDIE Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Caractéristiques des sorties rapides

Le tableau suivant décrit les caractéristiques des sorties rapides intégrées :

Caractéristique		Valeur
Nombre de voies de sortie		4 sorties (Q0 à Q3)
Type de sortie		Transistor
Type de signal de sortie		Positive (pousser-tirer)
Tension de sortie nominale		24 VCC
Courant de sortie		500 mA
Courant total de sortie		2 A
Courant de fuite lors de la mise hors tension		< 0,01 mA
Puissance maximale de la lampe à filament		1,5 W max.
Temps de mise sous tension		1 μs maxi.
Temps de mise hors tension		1 μs maxi.
Protection contre les courts-circuits ou la surcharge		Oui. Courant type de 5 A par sortie. Défaut géré par groupe : Q0 à Q3
Réarmement automatique après court-circuit ou surcharge		Oui, 10 s. (activé/désactivé par le logiciel EcoStruxure Machine Expert)
Isolement	Entre les voies de sortie	Non
	Entre la sortie et la logique interne	550 VCA pendant 1 minute
	Entre la sortie et l’entrée	550 VCA pendant 1 minute
Longueur du câble		< 30 m (98.4 ft)
Type de connexion		Bornier à ressort débrochable
Nombre moyen d'insertions/retraits de connecteur		Plus de 100
NOTE : Pour plus d'informations sur la protection des sorties, consultez la section Protection des sorties contre le risque de dommages par charge inductive.

Affectation des broches

Cette figure décrit le brochage du connecteur :

Ce tableau décrit le brochage du connecteur d’E/S intégré :

Broche	Libellé	Description
6	Q0	Sortie numérique 0
7	Q1	Sortie numérique 1
8	Q2	Sortie numérique 2
9	Q3	Sortie numérique 3
10	24V	Alimentation 24 VCC des sorties et du codeur
11	0V	Alimentation 0 VCC des sorties et du codeur

Caractéristiques d’alimentation des sorties et du codeur

Le tableau suivant présente les caractéristiques de l'alimentation fournie par le contrôleur aux sorties numériques incorporées et à l'interface codeur.

Caractéristique	Valeur
Tension nominale	24 V CC
Plage de tension de l'alimentation	20,4.à 28,8 VCC (ondulation ± 10 % Un)
Type d'alimentation	TBTP
Courant d'entrée maximum	2,6 A
Courant d'appel	Illimité
Immunité aux chutes de tension	Non
Protection contre les inversions de polarité	Oui
Protection contre les surcharges	Non. Fusible à action lente de 4 A non remplaçable
Protection contre la surtension	Non
Détection de la présence de tension	Oui, généralement >16 V Le diagnostic des codes d'état des E/S est disponible dans le logiciel EcoStruxure Machine Expert
Isolation	550 VCA pendant 1 minute
Longueur du câble	< 3 m (9.84 ft)

Voyants d’état

Cette figure montre les voyants d'état des E/S :

Voyant	Couleur	Etat	Description
0 à 3	Vert	Allumé	Voie de sortie correspondante activée
0 à 3	Vert	Eteint	Voie de sortie correspondante désactivée

NOTE : Les voyants indiquent l'état logique de chaque sortie.

Règles de câblage

Consultez la section Bonnes pratiques en matière de câblage.

Les perturbations électromagnétiques peuvent provoquer un fonctionnement imprévu de l'application.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Adaptez le filtrage programmable à la fréquence appliquée aux entrées. Utilisez des câbles blindés dans tous les cas où cela est indiqué, en les raccordant à la terre fonctionnelle à l'aide de la barre de mise à la terre. Utilisez un bloc d'alimentation 24 VCC spécifique pour les entrées et les sorties. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

Adaptez le filtrage programmable à la fréquence appliquée aux entrées.
Utilisez des câbles blindés dans tous les cas où cela est indiqué, en les raccordant à la terre fonctionnelle à l'aide de la barre de mise à la terre.
Utilisez un bloc d'alimentation 24 VCC spécifique pour les entrées et les sorties.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

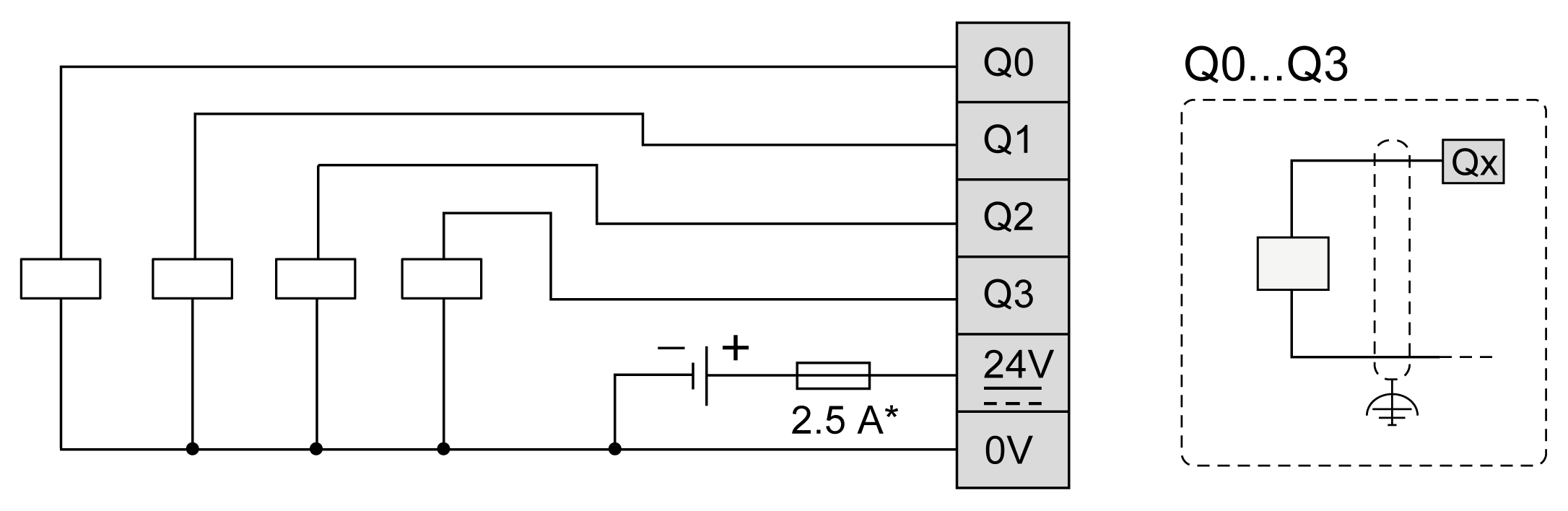

Schéma de câblage des sorties rapides

Cette illustration présente le schéma de câblage des sorties rapides :

* Utilisez un fusible de type T adapté à la charge, pour ne pas dépasser 2,5 A

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT S'assurer que le câblage physique respecte les connexions indiquées dans le schéma de câblage. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
