Menu Monitoring

Monitoring: Data Parameters

Surveillance des variables de Serveur Web

Pour surveiller les variables de Serveur Web, vous devez sélectionner ces variables dans Symbol Configuration Editor.

Sous-menu Monitoring: Data Parameters

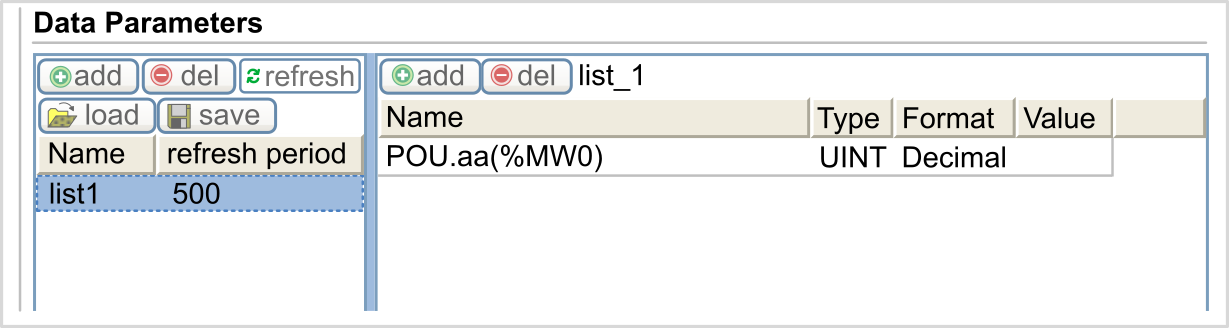

Le sous-menu Data Parameters permet d'afficher et de modifier les valeurs des variables :

Elément	Description
Add	Ajoute une description de liste ou une variable.
Del	Supprime une description de liste ou une variable.
Refresh period	Période d'actualisation des variables contenues dans la description de liste (en ms).
Refresh	Active l'actualisation des E/S : Bouton gris : actualisation désactivée Bouton orange : actualisation activée NOTE : Si Refresh n'est pas activé et que la valeur d'une variable change dans la table, la modification est directement envoyée au contrôleur.
Load	Charge les listes enregistrées de la mémoire Flash interne du contrôleur vers la page du Serveur Web.
Save	Enregistre la description de liste sélectionnée dans le contrôleur (répertoire /usr/web)

NOTE : Les objets IEC (%MX, %IX, %QX) ne sont pas accessibles directement. Pour accéder aux objets IEC, vous devez d'abord regrouper leur contenu dans des registres affectés (consultez la section Table de réaffectation).

Monitoring: Sous-menu IO Viewer

Vous devez ajouter les E/S dans Symbol Configuration Editor pour qu'elles soient visibles dans IO Viewer. Voir Symbol Configuration Editor.

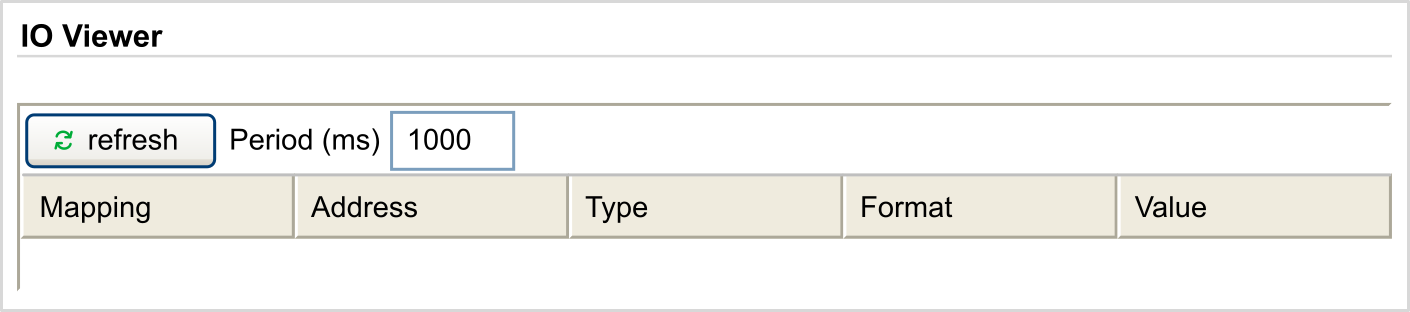

Le sous-menu IO Viewer permet d'afficher les valeurs d'E/S :

Elément	Description
Refresh	Active l'actualisation des E/S : Bouton gris : actualisation désactivée Bouton orange : actualisation activée
Period (ms)	Période d'actualisation des E/S en ms
<<	Affiche la page précédente de la liste des E/S
>>	Affiche la page suivante de la liste des E/S

Monitoring: Sous-menu Oscilloscope

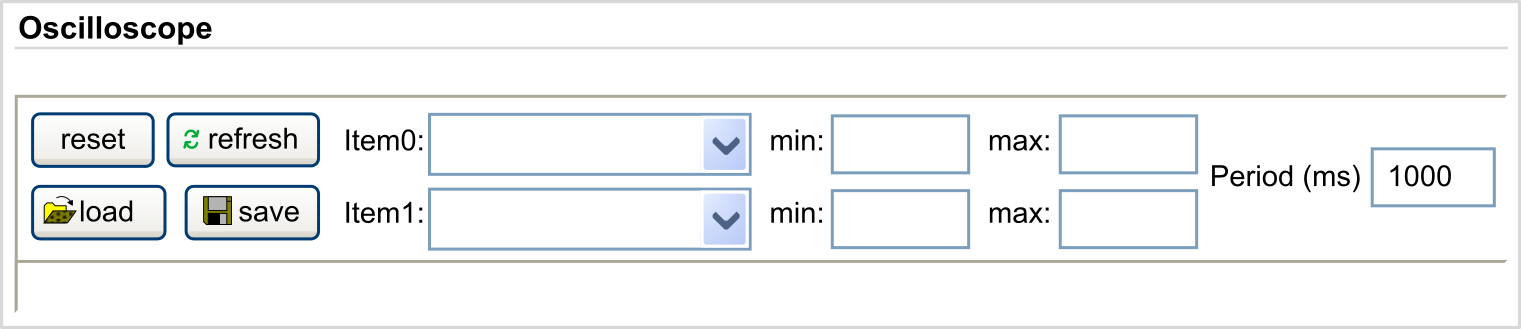

Le sous-menu Oscilloscope peut afficher jusqu'à 2 variables sous la forme d'un chronogramme de type enregistreur :

Elément	Description
Reset	Efface les valeurs en mémoire.
Refresh	Démarre/interrompt l'actualisation
Load	Charge la configuration des paramètres de Item0 et Item1
Save	Enregistre la configuration des paramètres de Item0 et Item1 dans le contrôleur
Item0	Variable à afficher
Item1	Variable à afficher
Min	Valeur minimum de l'axe des variables
Max	Valeur maximum de l'axe des variables
Period (ms)	Période d'actualisation de page en millisecondes.
