Description physique
Introduction
Cette section décrit les caractéristiques physiques des modules d'extension experts TM3.
Modules TeSys

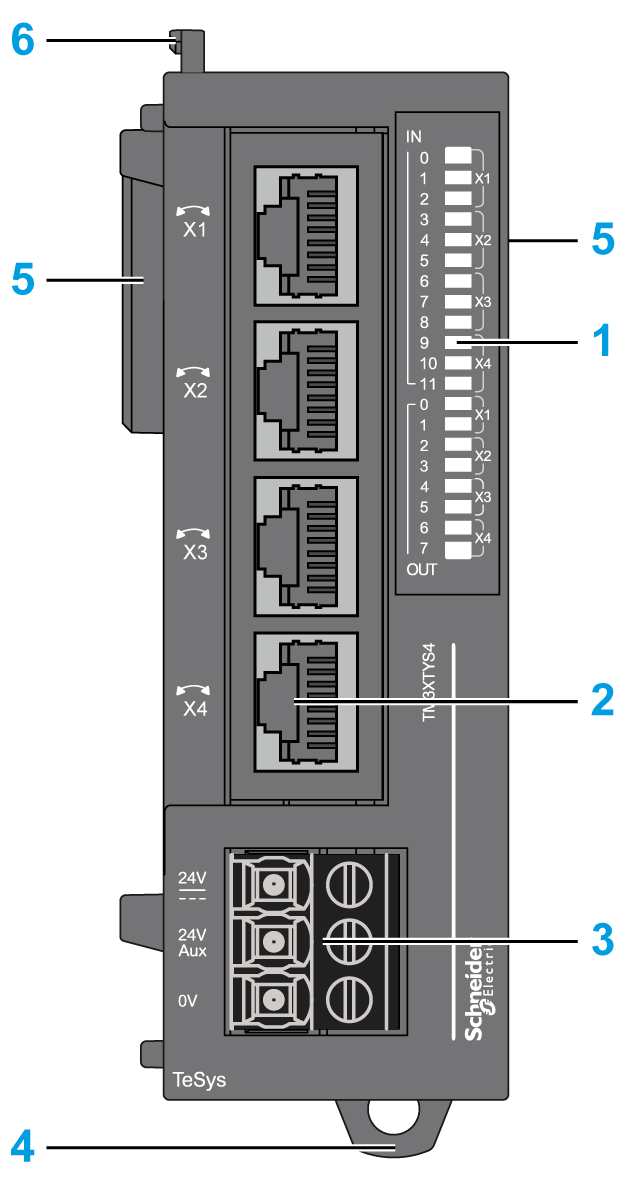

La figure suivante présente les principaux éléments du module d'extension TM3XTYS4 :
Le tableau suivant décrit les principaux éléments du module d'extension TM3XTYS4 illustré plus haut :
|
N° |
Description |
Section à consulter |
|---|---|---|
|
1 |
Voyants indiquant l'état des voies d'E/S |
– |
|
2 |
Connecteurs RJ45 TeSys |
– |
|
3 |
Bornier à vis de l'alimentation. |
|
|
4 |
Système de verrouillage encliquetable pour rail oméga (DIN) de 3 mm (1,38 po.) |
|
|
5 |
Connecteur d'extension pour bus d'E/S TM3 (un de chaque côté) |
– |
|
6 |
Système de fixation au module précédent. |
– |
Modules de comptage rapide (HSC)

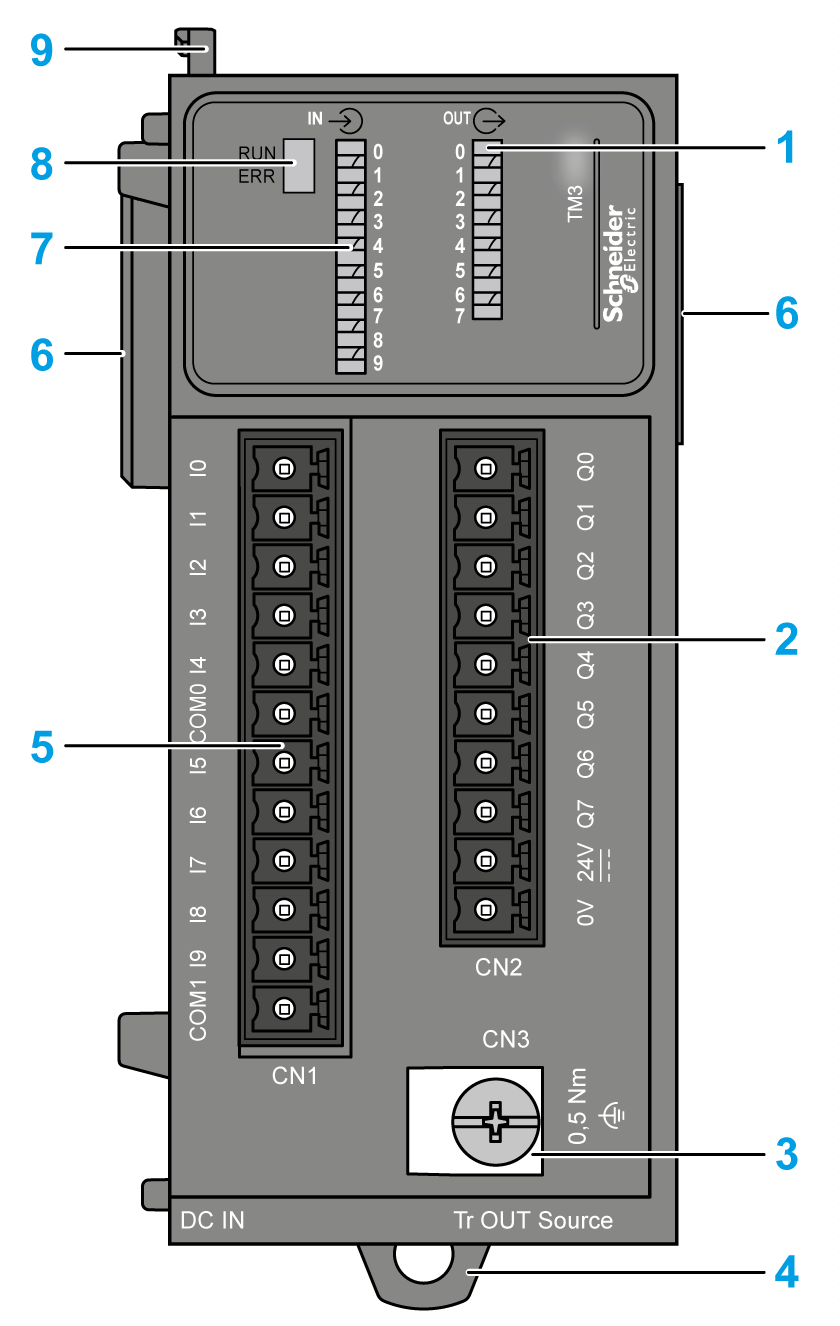

La figure suivante présente les principaux éléments d'un module d'extension TM3X•HSC202• :
Le tableau suivant décrit les principaux éléments du module d'extension TM3X•HSC202• illustré plus haut :
|
N° |
Description |
Section à consulter |
|---|---|---|
|
1 |
Voyants indiquant l'état des voies de sortie |
– |
|
2 |
Bornier débrochable des sorties (à vis ou à ressort) |
|
|
3 |
Vis de terre fonctionnelle |
|
|
4 |
Dispositif de verrouillage encliquetable pour rail oméga (DIN) de 35 mm (1,38 po.) |
|
|
5 |
Bornier débrochable des entrées (à vis ou à ressort) |
|
|
6 |
Connecteur d'extension pour bus d'E/S TM3 (un de chaque côté) |
– |
|
7 |
Voyants indiquant l'état des voies d'entrée |
– |
|
8 |
Voyants d'état du module |
– |
|
9 |
Système de fixation au module précédent. |
– |
