Programmation

Présentation

Le type Principal est toujours géré par un bloc fonctionnel HSCMain_TM3.

NOTE : Lors de la compilation, une erreur est détectée si le bloc fonctionnel HSCMain_TM3 est utilisé pour gérer un autre type HSC différent.

Ajout du bloc fonction HSCMain

Étape	Description
1	Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques. Sélectionnez Interne > IODrivers > TM3 HSC > HSC > HSCMain_TM3 dans la liste.
2	Faites glisser l'élément jusqu'à la fenêtre POU.
3	Modifiez le nom d'instance de type Principal par défaut pour qu'il corresponde au Nom d'instance du bloc fonction du compteur défini dans la fenêtre Configuration.

Étape

Description

1

Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques.

Sélectionnez Interne > IODrivers > TM3 HSC > HSC > HSCMain_TM3 dans la liste.

2

Faites glisser l'élément jusqu'à la fenêtre POU.

3

Modifiez le nom d'instance de type Principal par défaut pour qu'il corresponde au Nom d'instance du bloc fonction du compteur défini dans la fenêtre Configuration.

Utilisation des variables d’E/S

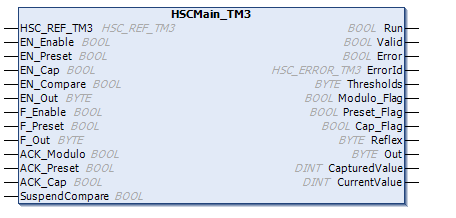

Les tableaux ci-dessous décrivent comment les différentes broches du bloc fonction sont utilisées en mode Fréquencemètre.

Le tableau suivant décrit les variables d'entrée :

Entrée	Type	Description
`HSC_REF_TM3`	`HSC_REF_TM3`	Référence à l'instance HSC.
`EN_Enable`	`BOOL`	Si la valeur est `TRUE` et l'entrée EN est configurée, le compteur peut être activé en utilisant l'entrée d'activation Enable.
`EN_Preset`	`BOOL`	Non utilisée.
`EN_Cap`	`BOOL`	Non utilisée.
`EN_Compare`	`BOOL`	Non utilisée.
`EN_Out`	`BYTE`	Non utilisée.
`F_Enable`	`BOOL`	`TRUE` = active le compteur et prend en compte les impulsions sur son entrée.
`F_Preset`	`BOOL`	Lors du front montant, redémarre le temporisateur interne par rapport à la base de temps. La valeur `CurrentValue` n'est pas prédéfinie.
`F_Out`	`BYTE`	Non utilisée.
`ACK_Modulo`	`BOOL`	Non utilisée.
`ACK_Preset`	`BOOL`	Sur le front montant, réinitialise `Preset_Flag`.
`ACK_Cap`	`BOOL`	Non utilisée.
`SuspendCompare`	`BOOL`	Non utilisée

Le tableau suivant décrit les variables de sortie :

Sorties	Type	Commentaire
`Run`	`BOOL`	`TRUE` = compteur activé.
`Valid`	`BOOL`	Définie sur `TRUE` si `CurrentValue` est valide.
`Error`	`BOOL`	`TRUE` = indique qu'une erreur a été détectée.
`ErrorId`	`HSC_ERROR_TM3`	Indique la valeur de l'erreur détectée. Voir l'énumération `HSC_ERROR_TM3`.
`Thresholds`	`BYTE`	Non utilisée.
`Modulo_Flag`	`BOOL`	Non utilisée.
`Preset_Flag`	`BOOL`	Définie sur 1 par la présélection du compteur
`Cap_Flag`	`BOOL`	Non utilisée.
`Reflex`	`BYTE`	Non utilisée.
`Out`	`BYTE`	Non utilisée.
`CapturedValue`	`DINT`	Non utilisée.
`CurrentValue`	`DINT`	Valeur du compteur.
