TM3TI8T / TM3TI8TG

Introduction

Les modules d'extension TM3TI8T (bornier à vis) / TM3TI8TG (bornier à ressort) disposent de 8 voies d'entrée analogiques d'une résolution de 16 bits.

Les voies d'entrée sont des types suivants :

  • Thermocouple K

  • Thermocouple J

  • Thermocouple R

  • Thermocouple S

  • Thermocouple B

  • Thermocouple E

  • Thermocouple T

  • Thermocouple N

  • Thermocouple C

  • Thermistance NTC

  • Thermistance PTC

  • Ohmmètre

Pour plus d'informations sur les codes de diagnostic produits par chaque type d'entrée, consultez Diagnostic des modules d'E/S analogiques.

Pour plus d'informations sur le matériel, consultez TM3TI8T / TM3TI8TG.

NOTE :

Si vous avez câblé physiquement la voie analogique pour un signal de tension et que vous configurez cette voie pour un signal d'intensité dans EcoStruxure Machine Expert, vous risquez d'endommager le circuit analogique.

AVIS
ÉQUIPEMENT INOPÉRANT
Assurez-vous que le câblage physique du circuit analogique est compatible avec la configuration logicielle de la voie analogique.
Le non-respect de ces instructions peut provoquer des dommages matériels.

Configuration du module

Pour chaque entrée, vous pouvez définir les paramètres suivants :

Paramètre

Valeur

Valeur par défaut

Description

Type

  • Non utilisé

-

Non utilisé

Choisissez le type de paramètre et la portée de la voie.

Type

  • Thermocouple K

  • Thermocouple J

  • Thermocouple R

  • Thermocouple S

  • Thermocouple E

  • Thermocouple T

  • Thermocouple N

  • Thermistance NTC

Portée

  • Personnalisé

  • Celsius (0,1 °C)

  • Fahrenheit (0,1 °F)

Celsius (0,1 °C)

Type

  • Thermocouple B

  • Thermocouple C

Portée

  • Personnalisé

  • Celsius (0,1 °C)

  • Fahrenheit (0,2 °F)

Celsius (0,1 °C)

Type

  • Thermistance PTC

Portée

  • Personnalisé

  • Seuil

Seuil

Type

  • Ohmmètre

Portée

  • Résistance (Ω)

Résistance

Minimum

Consultez le tableau ci-dessous.

Indique la limite de mesure basse.

Maximum

Consultez le tableau ci-dessous.

Indique la limite de mesure haute.

Rref (utilisé uniquement avec la sonde NTC)

1 à 65535

330

Résistance de référence en Ohms à la température Tref.

Tref (utilisé uniquement avec la sonde NTC)

1 à 1000

25

Valeur de la température de référence en degrés Celsius.

Beta (utilisé uniquement avec la sonde NTC)

1 à 32 767

3 569

Sensibilité de la sonde NTC en degrés Kelvin.

Filtre d’entrée

0 à 1000

0

Indique la constante de temps du filtre de premier ordre (0 à 10 s) par incréments de 10 ms.

Echantillonnage

100 ms/voie

100 ms/voie

Indique la période d'échantillonnage de la voie.

Etat activé

Oui

Non

Oui

Active l'octet de diagnostic de chaque voie.

Si l'état est désactivé (valeur = Non), les octets d'état IBStatusIWx ne contiennent pas d'informations pertinentes.

Seuil supérieur (utilisé uniquement avec la sonde PTC)

100 à 10000

3100

Seuil d'activation

Seuil inférieur (utilisé uniquement avec la sonde PTC)

100 à 10000

1500

Seuil de réactivation

Le tableau suivant indique les plages autorisées en fonction du type de thermocouple sélectionné :

Type

Personnalisé

Plage en Celsius

Plage en Fahrenheit

Thermocouple K

-32768 à 32767

-2000 à 13000 (0,1 °C)

-3280 à 23720 (0,1 °F)

Thermocouple J

-2000 à 10000 (0,1 °C)

-3280 à 18320 (0,1 °F)

Thermocouple R

0 à 17600 (0,1 °C)

320 à 32000 (0,1°F)

Thermocouple S

0 à 17600 (0,1 °C)

320 à 32000 (0,1°F)

Thermocouple B

0 à 18200 (0,1 °C)

160 à 16540 (0,2°F)

Thermocouple E

-2000 à 8000 (0,1 °C)

-3280 à 14720 (0,1 °F)

Thermocouple T

-2000 à 4000 (0,1 °C)

-3280 à 7520 (0,1 °F)

Thermocouple N

-2000 à 13000 (0,1 °C)

-3280 à 23720 (0,1 °F)

Thermocouple C

0 à 23150 (0,1 °C)

160 à 20995 (0,2 °F)

Thermistance NTC

-900 à 1500 (0,1 °C)

-1300 à 3020 (0,1 °F)

Thermistance PTC

–

–

Thermistance NTC

La température (Tm) varie en fonction de la résistance (r) selon l'équation ci-dessous :

Avec :

  • Tm = Température mesurée par la sonde en kelvins

  • r = Valeur physique de la résistance en Ohms

  • R = Résistance de référence en Ohms à une température T

  • T = Température de référence en kelvins

  • B = Sensibilité de la sonde NTC en kelvins

R, T et B doivent être supérieurs ou égaux à 1.

NOTE : 25 °C = 77 °F = 298,15 K

Thermistance PTC

Le tableau suivant indique la valeur lue en fonction de la résistance :

Valeur de la résistance

Valeur lue

Inférieure au seuil bas

1

Entre les seuils

2

Supérieure au seuil haut

4

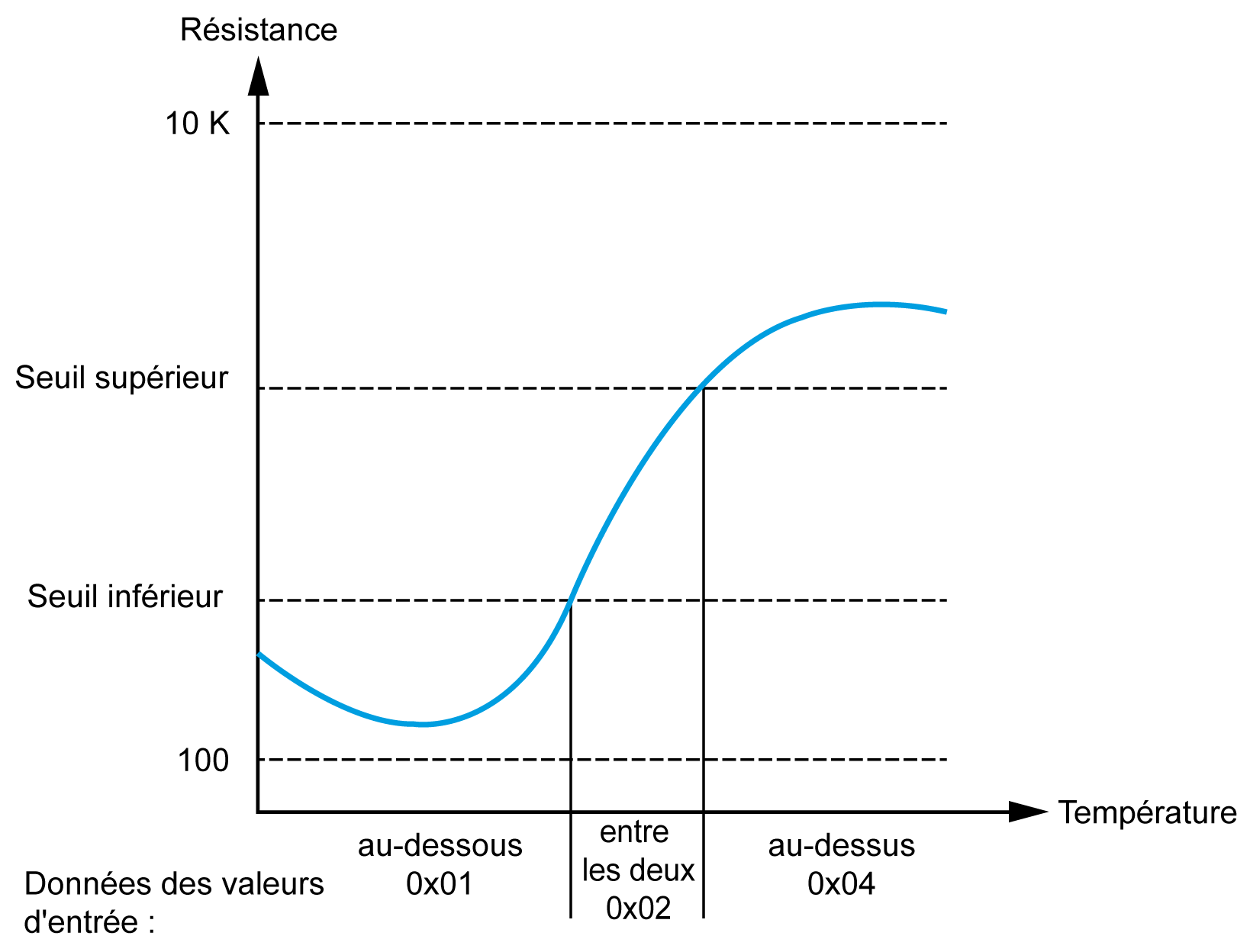

La figure suivante montre le fonctionnement des seuils :

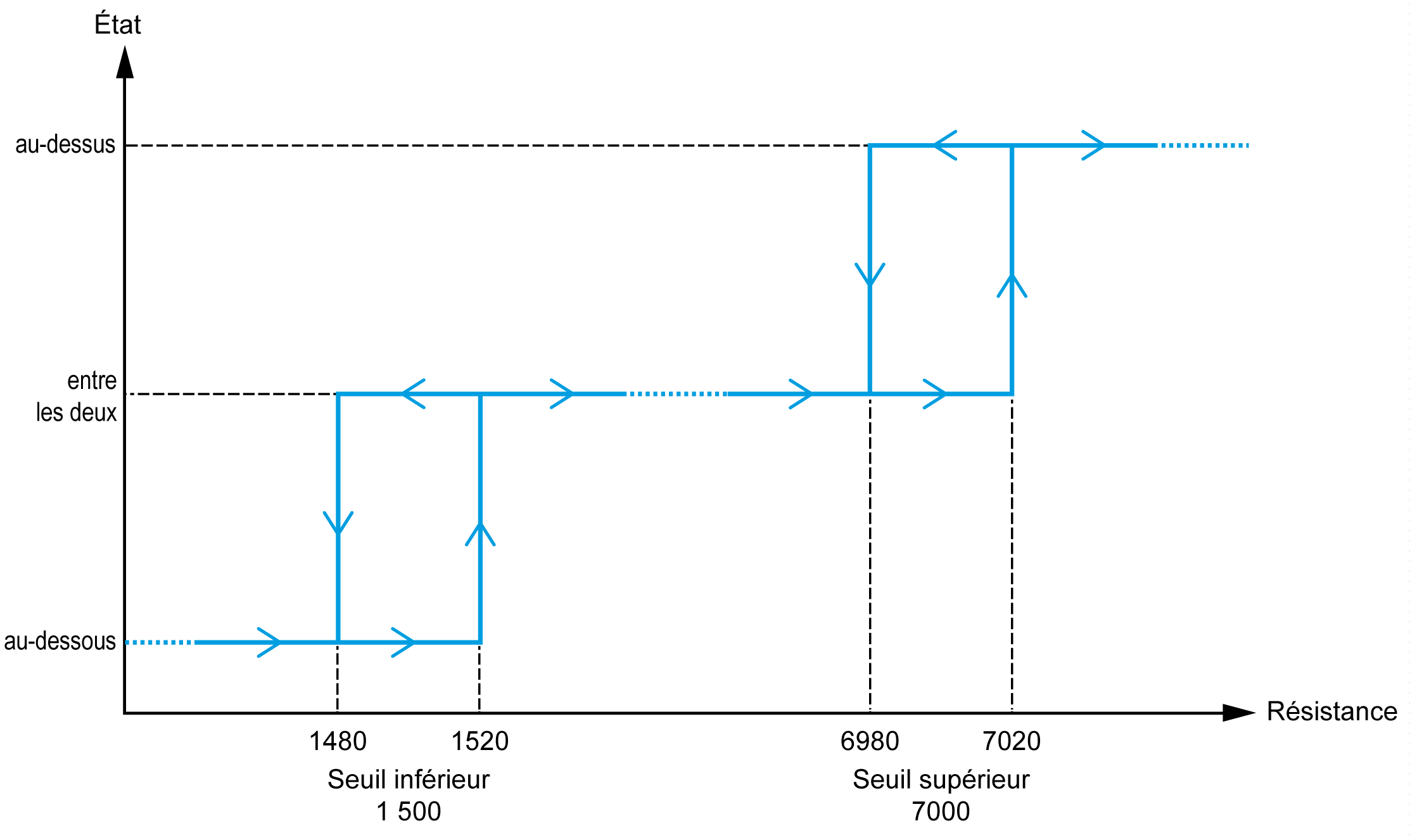

La figure suivante présente un exemple de courbe d'hystérésis :

Ohmmètre

Le tableau suivant indique les valeurs minimum et maximum :

Paramètre

Valeur

Minimum

100 Ω

Maximum

32 kΩ

Onglet Mappage E/S

Les variables peuvent être définies et nommées dans l'onglet Mappage E/S. Cet onglet fournit également des informations complémentaires telles que l'adressage topologique.

Le tableau suivant décrit l'onglet Mappage E/S :

Variable

Voie

Type

Description

Entrées

IW0

INT

Valeur actuelle de l'entrée 0

IW1

INT

Valeur actuelle de l'entrée 1

IW2

INT

Valeur actuelle de l'entrée 2

IW3

INT

Valeur actuelle de l'entrée 3

IW4

INT

Valeur actuelle de l'entrée 4

IW5

INT

Valeur actuelle de l'entrée 5

IW6

INT

Valeur actuelle de l'entrée 6

IW7

INT

Valeur actuelle de l'entrée 7

Diagnostic

IBStatusIW0

BYTE

Etat de l'entrée 0

IBStatusIW1

BYTE

Etat de l'entrée 1

IBStatusIW2

BYTE

Etat de l'entrée 2

IBStatusIW3

BYTE

Etat de l'entrée 3

IBStatusIW4

BYTE

Etat de l'entrée 4

IBStatusIW5

BYTE

Etat de l'entrée 5

IBStatusIW6

BYTE

Etat de l'entrée 6

IBStatusIW7

BYTE

Etat de l'entrée 7

Pour plus d'informations, consultez la section Description de l'onglet Mappage E/S.
