TM5SE1SC10005

Introduction

Le module d'extension TM5SE1SC10005 est un module électronique d'entrées expertes 5 VCC ou 24 VCC avec 1 canal d'entrée pour codeur absolu SSI.

Pour plus d'informations, consultez TM5SE1SC10005 - Module électronique 1 HSC SSI 1 Mb 5 VCC.

Paramètre de vérification monoflop

Le paramètre Vérification monoflop permet de tester le niveau de la ligne de données avant de lancer la transmission des données : l'horloge ne démarre que si le niveau de la ligne de données est égal au niveau spécifié.

Ce niveau est programmable. Vous pouvez choisir d'effectuer le test ou non.

Si vous testez le niveau, vous pouvez sélectionner sa valeur (0 ou 1) via l'interface.

Le niveau de la ligne de données est vérifié à partir de Tm après le dernier front montant de la ligne d'horloge.

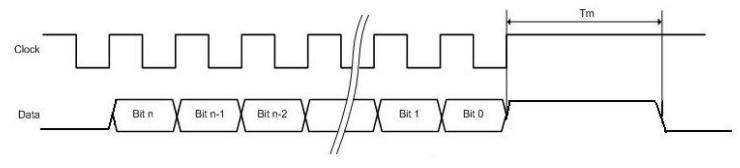

Dans l'exemple 1, le paramètre Vérification monoflop doit être configuré sur le niveau haut pour que la génération de l'horloge soit différée jusqu'à ce que la ligne de données passe au niveau haut.

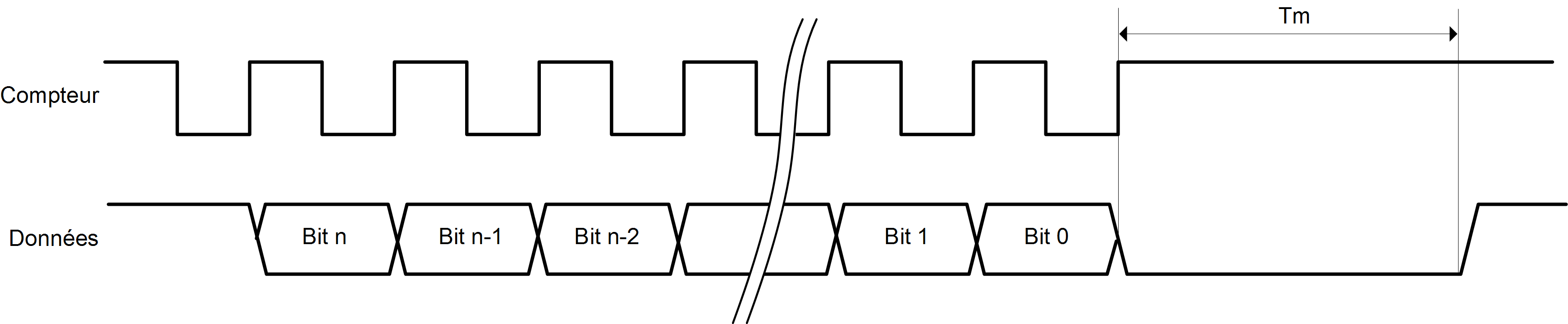

Dans l'exemple 1, le paramètre Vérification monoflop doit être configuré sur le niveau bas pour que la génération de l'horloge soit différée jusqu'à ce que la ligne de données passe au niveau bas.

Onglet Module TM5 - Mappage d'E/S

Les variables peuvent être définies et nommées dans l'onglet Module TM5 - Mappage E/S. Cet onglet fournit également des informations complémentaires telles que l'adressage topologique.

Le tableau suivant décrit la configuration du mappage des E/S :

Canal	Type	Description
ModuleOK	BYTE	Etat des modules d'E/S compactes et électroniques
DcOk	BOOL	Plage de tension : 0 : Non valide 1 : Valide
réservé	BOOL	Réservé
NetworkOk	BOOL	Bus TM5 : 0 : Erreur de bus 1 : OK
Données d'E/S valides	BOOL	Validité des données : 0 : Valide 1 : Non valide
réservé	BOOL	Réservé
réservé	BOOL	Réservé
réservé	BOOL	Réservé
réservé	BOOL	Réservé

-	PowerSupply		BYTE	-	Etat de l'alimentation du codeur (bits 2 à 7 inutilisés)
		PowerSupply01	BOOL	-	Etat de l'alimentation du codeur 24 VCC (0 = OK)
		PowerSupply02	BOOL	-	Etat de l'alimentation du codeur 5 VCC (0 = OK)
Entrées	Entrées		BYTE	-	Etat de toutes les entrées numériques (bits 0 à 3 et 6-7 inutilisés)
		réservé	BOOL	-	Réservé
		...
		réservé
		DigitalInput01			Etat de l'entrée numérique 0
		DigitalInput02			Etat de l'entrée numérique 1
	Encoder01		DINT	-	Valeur de positionnement du codeur

Pour plus d'informations, consultez la section Description de l'onglet Paramètres définis par l'utilisateur.

Onglet Paramètres définis par l'utilisateur

Ce tableau décrit la configuration des paramètres définis par l'utilisateur du TM5SE1SC10005 :

Nom	Valeur	Valeur par défaut	Description
DataFormat	binaire gray	binaire	Format des données du codeur SSI.
Baudrate	1 MHz 500 kHz 250 kHz 125 kHz	1 MHz	Définir la fréquence d'horloge.
TotalBitLength	0 à 32	0	Nombre de bits envoyés par le codeur SSI par trame.
ValidBitLength	0 à 32	0	Partie significative de la trame du codeur SSI. Seule la partie la moins importante de la trame totale du codeur SSI est correcte. La partie complémentaire la plus significative de la trame est ignorée et lue comme égale à 0.
monoflopCheck	haut niveau bas niveau ignorer	haut niveau	Le niveau de la ligne de données fait l'objet d'une vérification avant le démarrage de l'émission des données.
