Résolution effective
Présentation
La méthode de conversion Sigma-Delta des signaux analogiques sur le TM5SEAISG rend (en principe) possible une résolution effective de la valeur affichée.
Si le convertisseur (ADC ) du TM5SEAISG donne en sortie une valeur de 24 bits, la résolution réalisable par le calcul est inférieure à la résolution 24 bits du convertisseur. La résolution effective dépend du débit de données et du facteur de pont définis dans le registre de la configuration de l'ADC.

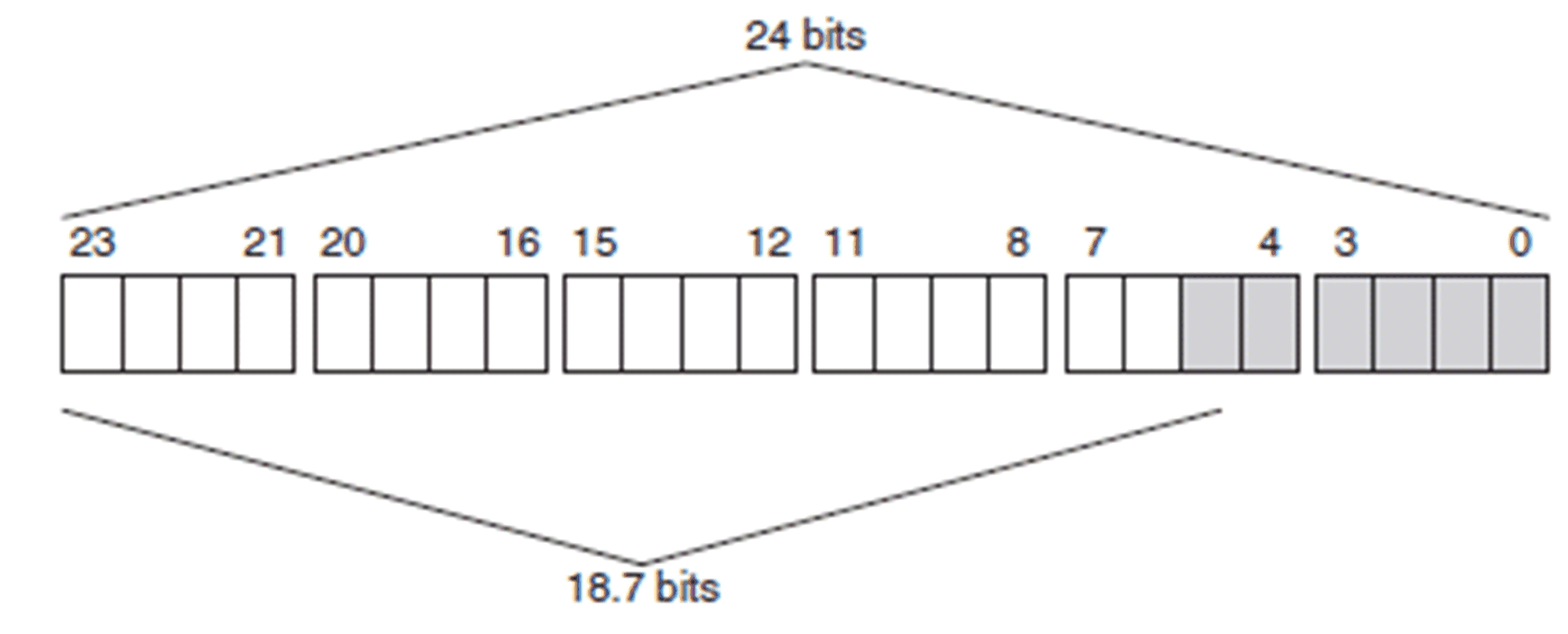

Par exemple, avec un débit de données de 2,5 Hz et un facteur de pont de 2 mV/VCC, la résolution effective est de 18,7 bits. Par conséquent, la quantité d'informations dans les bits de poids faible (en gris) n'est que théorique et peut varier considérablement.
Valeur d'extensomètre
Le canal contient la valeur brute de l'ADC pour l'extensomètre en pont intégral, avec une résolution de 24 bits.
Les tableaux ci-dessous indiquent la résolution effective (en bits) de la valeur de l'extensomètre en pont intégral, en fonction de la configuration du module électronique (débit de données, facteur de pont). Reportez-vous à la section Registre de configuration de l'ADC.
|
Facteur de pont |
||||
|---|---|---|---|---|
|
± 16 mV/VCC |
± 8 mV/VCC |
± 4 mV/VCC |
± 2 mV/VCC |
|
|
Débit de données (Hz) |
Bits |
Bits |
Bits |
Bits |
|
2,5 |
21,3 |
20,8 |
19,7 |
18,7 |
|
5 |
20,7 |
20,3 |
19,3 |
18,3 |
|
10 |
20,4 |
19,9 |
18,9 |
17,9 |
|
15 |
20,1 |
19,3 |
18,7 |
17,7 |
|
25 |
19,7 |
19,2 |
18,5 |
17,5 |
|
30 |
19,6 |
19,0 |
18,1 |
17,1 |
|
50 |
19,4 |
18,8 |
17,9 |
16,9 |
|
60 |
19,3 |
18,8 |
17,8 |
16,8 |
|
100 |
19,1 |
18,5 |
17,4 |
16,4 |
|
500 |
18,0 |
17,3 |
16,3 |
15,3 |
|
1000 |
17,2 |
16,5 |
15,6 |
14,6 |
|
2000 |
16,6 |
16,1 |
15,3 |
14,3 |
|
3750 |
16,2 |
15,7 |
14,7 |
13,7 |
|
7500 |
15,8 |
15,3 |
14,4 |
13,4 |
|
Facteur de pont |
||||
|---|---|---|---|---|
|
± 256 mV/VCC |
± 128 mV/VCC |
± 64 mV/VCC |
± 32 mV/VCC |
|
|
Débit de données (Hz) |
Bits |
Bits |
Bits |
Bits |
|
2,5 |
23 |
22,6 |
22,1 |
21,7 |
|
5 |
22,3 |
22,4 |
21,9 |
21,3 |
|
10 |
22,3 |
22 |
21,6 |
21 |
|
15 |
22 |
21,7 |
21,3 |
20,7 |
|
25 |
21,8 |
21,4 |
21,1 |
20,5 |
|
30 |
21,7 |
21,3 |
20,8 |
20,4 |
|
50 |
21,3 |
21,1 |
20,5 |
19,9 |
|
60 |
21,3 |
20,9 |
20,4 |
19,8 |
|
100 |
20,9 |
20,7 |
20,2 |
19,6 |
|
500 |
20,1 |
19,6 |
19,1 |
18,6 |
|
1000 |
19 |
18,6 |
18,1 |
17,5 |
|
2000 |
18,5 |
18,1 |
17,8 |
17 |
|
3750 |
18,1 |
17,8 |
17,3 |
16.6 |
|
7500 |
17.7 |
17,3 |
16.9 |
16,2 |
