Metodo di assegnazione dell'indirizzo IP

Panoramica

Questa sezione descrive i passaggi da seguire per implementare la strategia per l'assegnazione dell'indirizzo IP ai dispositivi della rete:

Configurare la Porta Industrial Ethernet del controller:
- Impostazioni di rete: indirizzo IP, maschera di sottorete e indirizzo gateway.
- Scegliere il metodo di indirizzamento IP da usare.
Configurazione del gestore protocollo.

Configurazione della porta Industrial Ethernet

Per configurare la Porta Industrial Ethernet, procedere come segue:

Passo	Azione

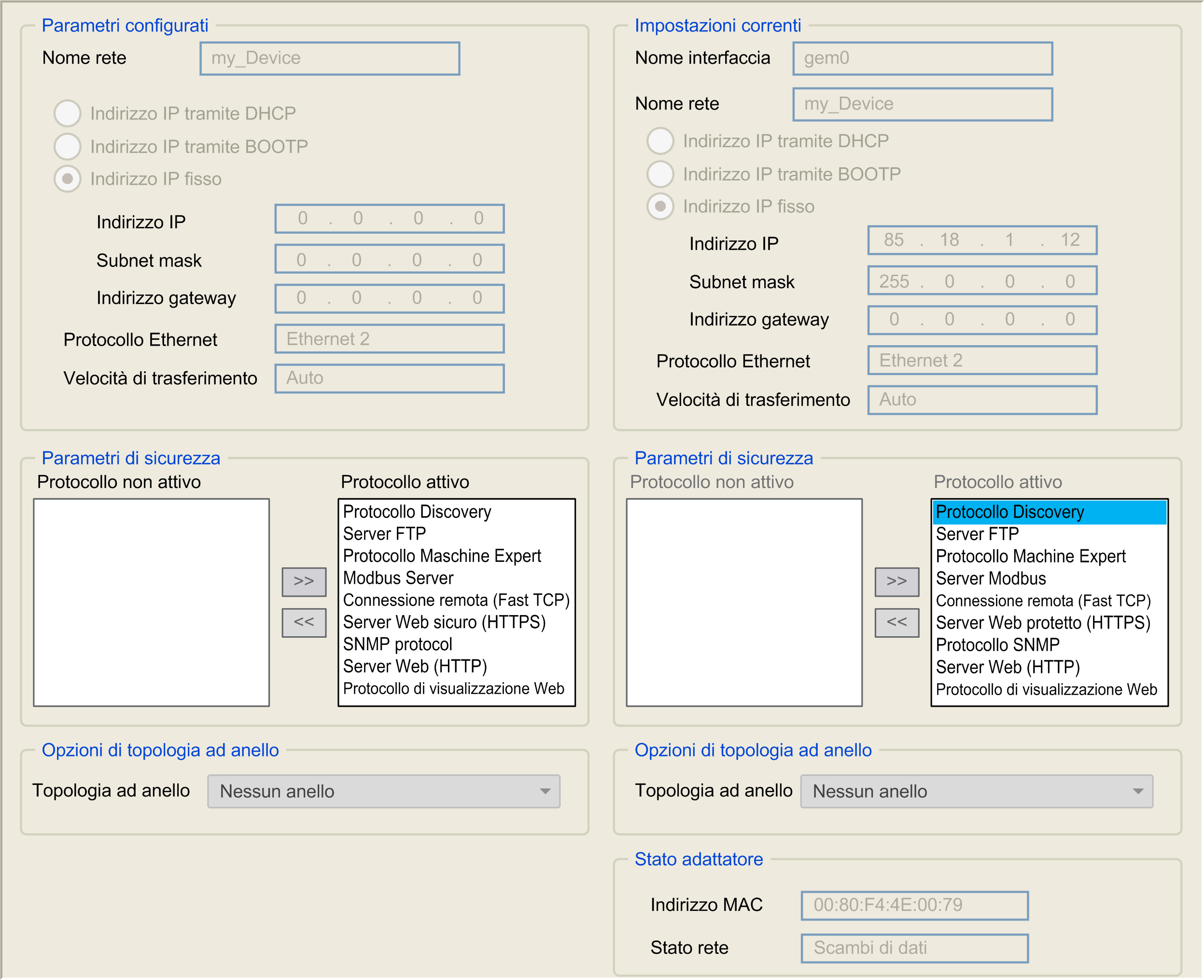

1	Nella struttura Dispositivi, fare doppio clic sul nodo della porta Industrial Ethernet. Viene visualizzata la scheda di configurazione, ad esempio: Nota: Quando ci si trova in modalità online si vedono entrambe le finestre, ma non è possibile modificarle. Se ci si trova in modalità offline, si vedono le finestre Parametri configurati e Opzioni di topologia ad anello a seconda del riferimento del controller. È possibile modificare queste impostazioni.
2	Selezionare Indirizzo IP fisso.
3	Impostare l’Indirizzo IP. Questo indirizzo IP viene utilizzato per la pianificazione di rete.
4	Impostare la Maschera di sottorete.
5	Verificare che l’Indirizzo gateway sia impostato sul valore predefinito di `0.0.0.0`. L'indirizzo gateway permette a un messaggio di essere instradato a un dispositivo che non è la rete locale. Se il gateway non è presente, l'indirizzo del gateway è `0.0.0.0`.
6	Selezionare le caselle di controllo Parametri di sicurezza: Web Server attivo: utilizzato durante le fasi di configurazione e manutenzione Server FTP attivo: utilizzato dal servizio FDR
7	Selezionare la casella di controllo Server DHCP attivo se si utilizza un server DHCP per assegnare gli indirizzi IP. Per maggiori dettagli, vedere Metodi di indirizzamento IP.
