Connessione dell'alimentazione stadio finale (CN1)

Generale

Questo prodotto presenta una corrente di dispersione > 3,5 mA. Con l'interruzione del collegamento a terra, toccando la scatola può passare una pericolosa corrente da contatto.

PERICOLO
	MESSA A TERRA INADEGUATA Per la messa a terra di protezione utilizzare un conduttore con sezione da 10 mm² (AWG 6) oppure due conduttori la cui sezione è analoga ai conduttori che alimentano i morsetti di potenza. Assicurare il rispetto di tutte le norme vigenti riguardanti la messa a terra dell'intero sistema di azionamento. Collegare a terra il sistema di azionamento prima di applicare tensione. Non utilizzare i tubi portacavi come conduttori di protezione, ma un conduttore di protezione all'interno del tubo. Non utilizzare le schermature dei cavi come conduttore di protezione. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

MESSA A TERRA INADEGUATA

Per la messa a terra di protezione utilizzare un conduttore con sezione da 10 mm² (AWG 6) oppure due conduttori la cui sezione è analoga ai conduttori che alimentano i morsetti di potenza.
Assicurare il rispetto di tutte le norme vigenti riguardanti la messa a terra dell'intero sistema di azionamento.
Collegare a terra il sistema di azionamento prima di applicare tensione.
Non utilizzare i tubi portacavi come conduttori di protezione, ma un conduttore di protezione all'interno del tubo.
Non utilizzare le schermature dei cavi come conduttore di protezione.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVERTIMENTO
	PROTEZIONE INSUFFICIENTE CONTRO LA SOVRACORRENTE Utilizzare i fusibili esterni prescritti nel capitolo "Dati tecnici". Non collegare il prodotto a una rete, la cui corrente nominale di cortocircuito (SCCR) superi il valore ammesso indicato nella sezione "Dati tecnici". Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO
	TENSIONE DI RETE ERRATA Prima di inserire e di configurare il prodotto assicurarsi che esso sia omologato per la tensione di rete. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

I prodotti dono realizzati specificamente per il comparto industriale e possono funzionare solo con connessione fissa.

Prima di collegare l'azionamento, verificare le forme di rete ammesse, vedere Dati dello stadio finale: osservazioni generali.

Specifiche dei cavi

Schermatura:	-
Doppino intrecciato:	-
PELV:	-
Struttura dei cavi:	La sezione dei conduttori deve essere tale da garantire in caso di guasto l'intervento del fusibile sull'allacciamento di rete per la protezione dell'apparecchiatura se necessario.
Lunghezza massima cavo:	-

Caratteristiche dei morsettiCN1

Caratteristica	Unità	Valore
Sezione della connessione	mm² (AWG)	0,75 ... 5.3 (18 ... 10)	0,75 ... 10 (18 ... 8)
Coppia di serraggio delle viti serrafilo	Nm (lb.in)	0,68 (6,0)	1,81 (16,0)
Lunghezza spellatura	mm (in)	6 ... 7 (0,24 ... 0,28)	8 ... 9 (0,31 ... 0,35)

Caratteristica

Unità

Valore

LXM32•U45, LXM32•U60, LXM32•U90, LXM32•D12, LXM32•D18, LXM32•D30

LXM32•D72

Sezione della connessione

mm²

(AWG)

0,75 ... 5.3

(18 ... 10)

0,75 ... 10

(18 ... 8)

Coppia di serraggio delle viti serrafilo

(lb.in)

0,68

(6,0)

1,81

(16,0)

Lunghezza spellatura

(in)

6 ... 7

(0,24 ... 0,28)

8 ... 9

(0,31 ... 0,35)

I morsetti sono ammessi per cavetti e conduttori fissi. Se possibile utilizzare capicorda.

Condizioni preliminari per il collegamento dell'alimentazione stadio finale

Osservare le seguenti avvertenze:

Gli azionamenti trifase possono essere collegati e azionati esclusivamente in reti trifase.
Predisporre fusibili di rete a monte.
Se si impiega un filtro di rete esterno è necessario schermare e mettere a terra su entrambi i lati il cavo della rete tra il filtro di rete esterno e l'azionamento se tale cavo è più lungo di 200 mm (7,87 in).
Nella sezione Condizioni per UL 508C e CSA si trovano informazioni su una struttura corrispondente a UL.

Alimentazione stadio finale per azionamento monofase

La figura mostra una panoramica generale del cablaggio dell'alimentazione stadio finale per un azionamento monofase. La figura mostra anche i componenti disponibili come accessori, vale a dire il filtro di rete esterno e l'induttanza di rete.

Panoramica generale dell'alimentazione stadio finale per azionamento monofase

1 Induttanza di rete (accessorio)

2 Filtro di rete esterno (accessorio)

3 Azionamento

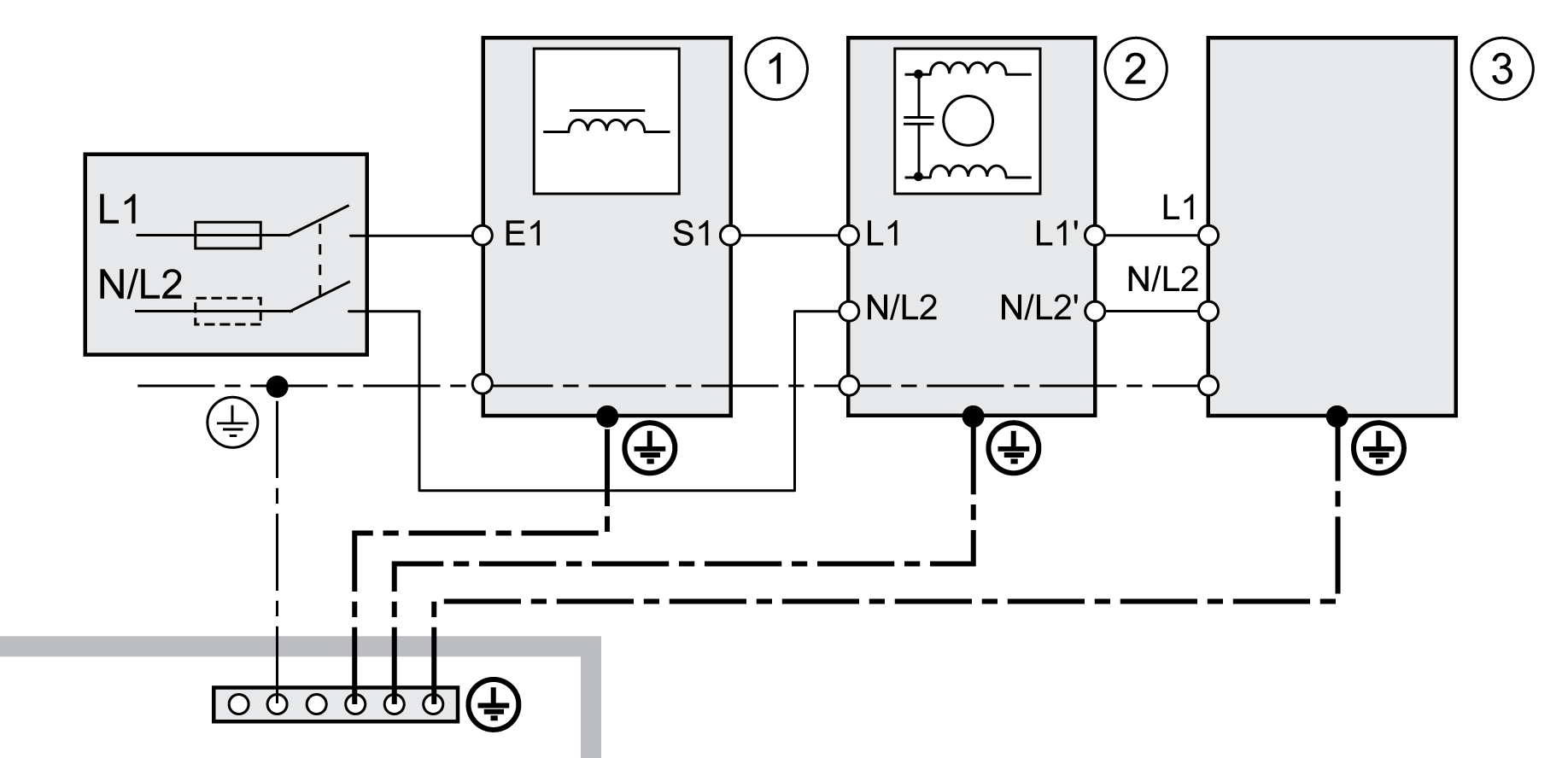

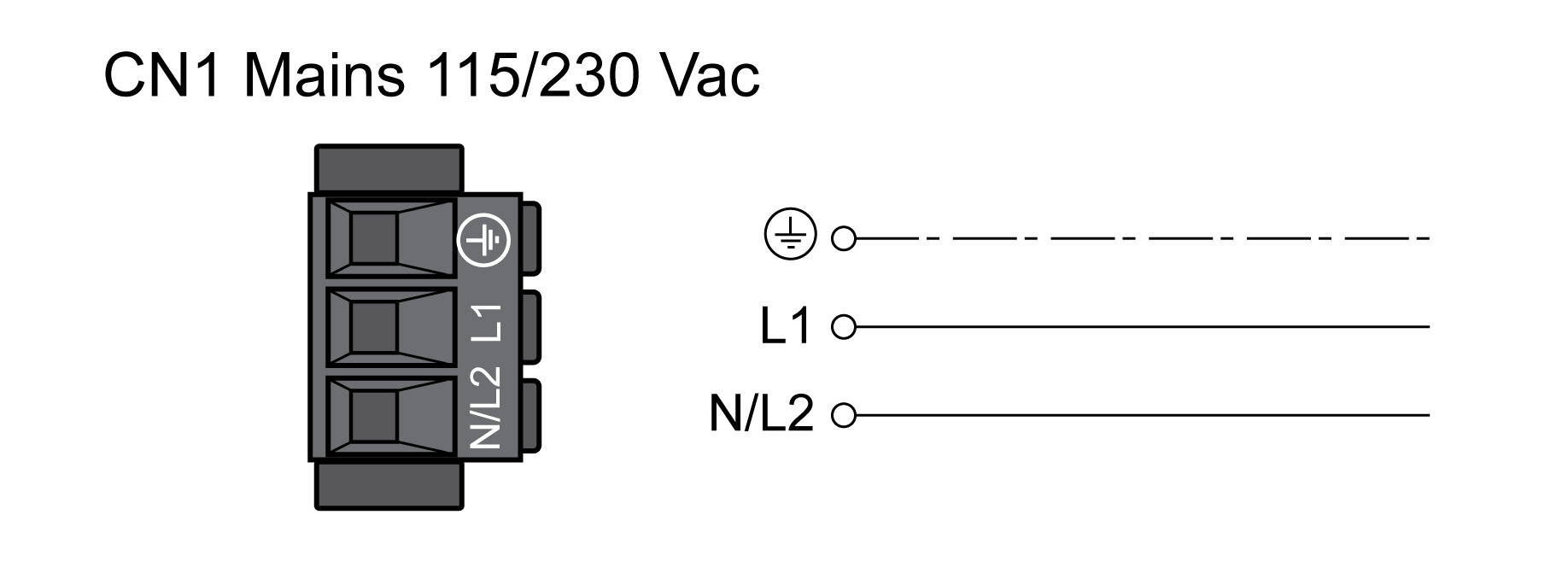

Schema di collegamento alimentazione stadio finale per azionamento monofase.

Verificare l'architettura di rete. Le architetture di rete ammesse sono riportate nella sezione Dati dello stadio finale: osservazioni generali.
Collegare il cavo della rete. Osservare la coppia di serraggio delle viti serrafilo prescritta.
Accertarsi che i bloccaggi dei connettori siano inseriti correttamente.

Alimentazione stadio finale per azionamento trifase

La figura mostra una panoramica generale del cablaggio dell'alimentazione stadio finale per un azionamento trifase. La figura mostra anche i componenti disponibili come accessori, vale a dire il filtro di rete esterno e l'induttanza di rete.

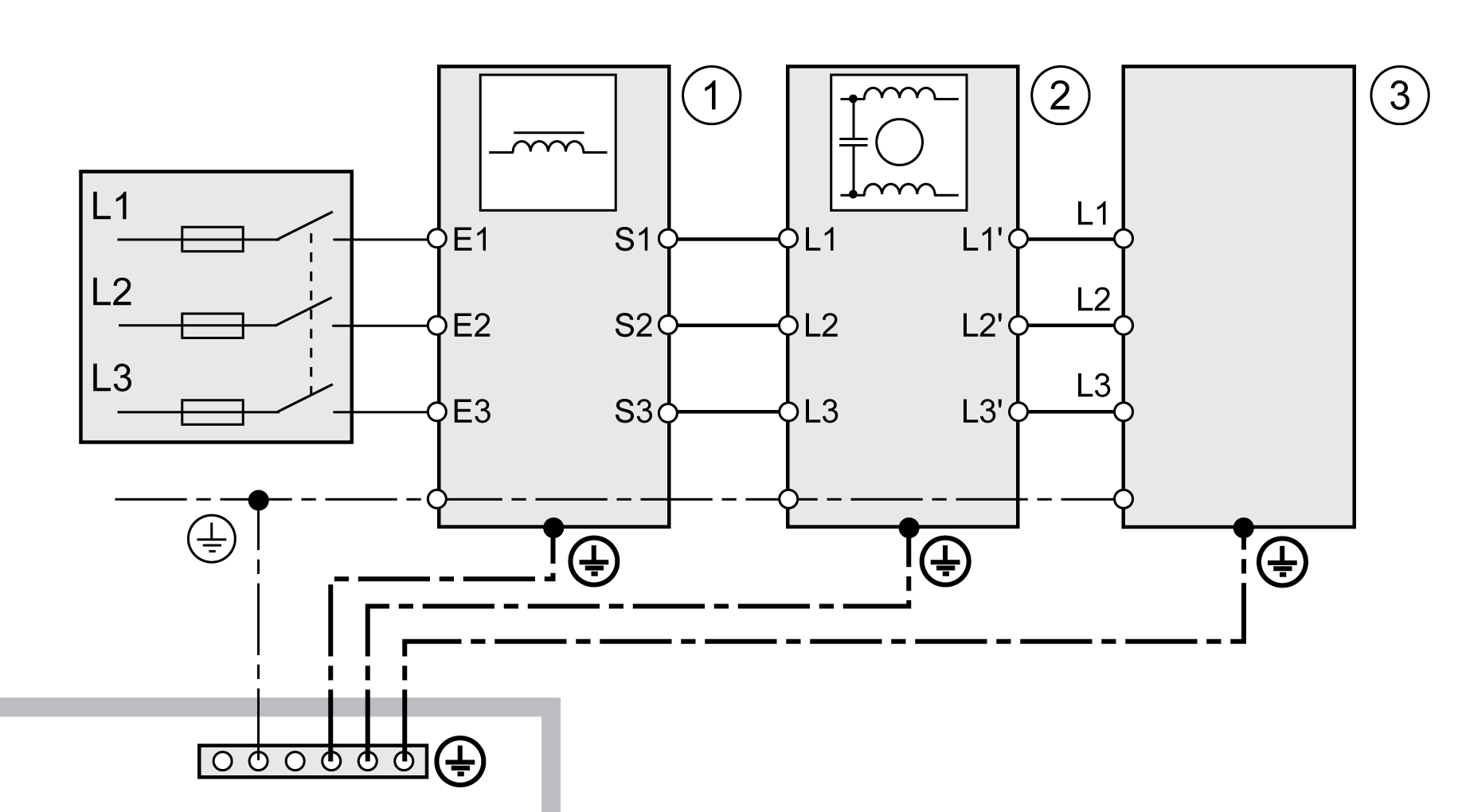

Schema di collegamento, alimentazione stadio finale per azionamento trifase.

1 Induttanza di rete (accessorio)

2 Filtro di rete esterno (accessorio)

3 Azionamento

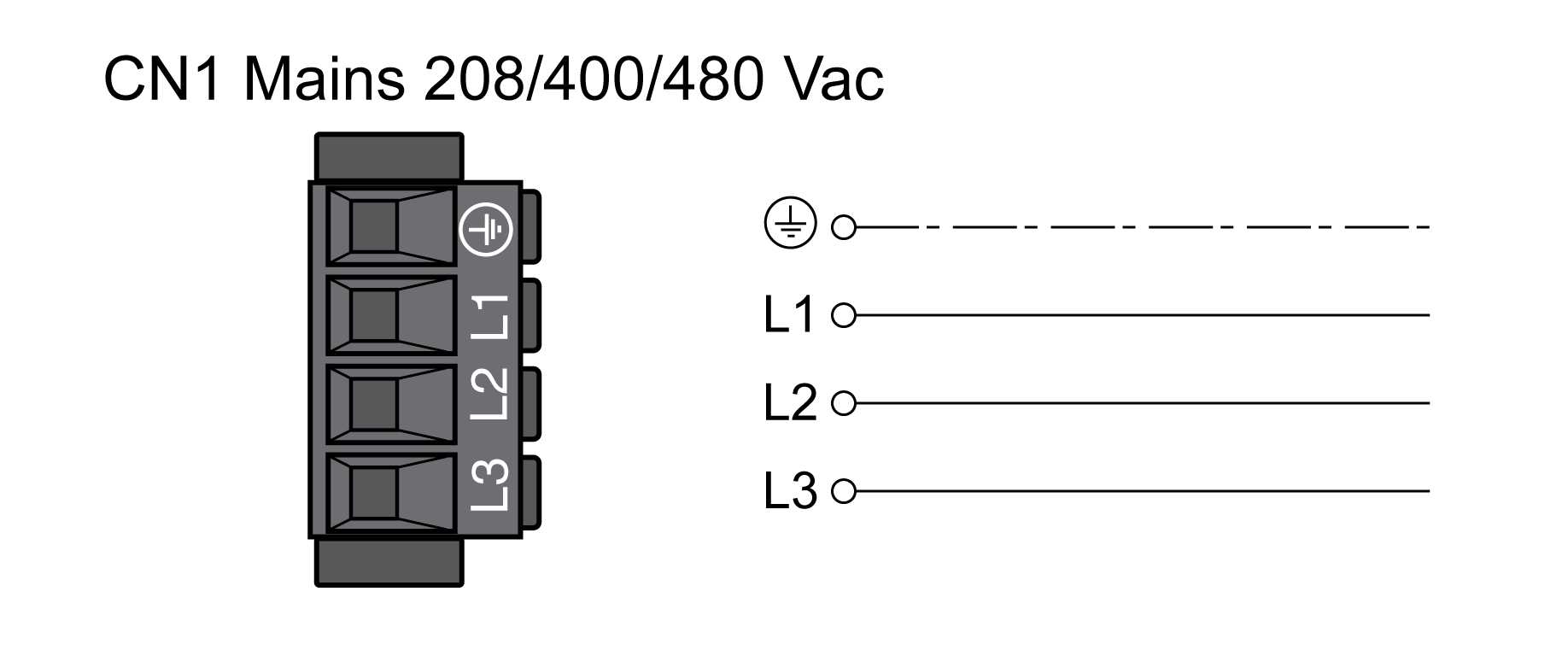

Schema di collegamento alimentazione stadio finale per azionamento trifase.

Verificare l'architettura di rete. Le architetture di rete ammesse sono riportate nella sezione Dati dello stadio finale: osservazioni generali.
Collegare il cavo della rete. Osservare la coppia di serraggio delle viti serrafilo prescritta.
Accertarsi che i bloccaggi dei connettori siano inseriti correttamente.
