Interfaccia del bus di campo Descrizione

Introduzione

L'interfaccia del bus di campo TM5 è il primo elemento dell'isola di I/O distribuiti TM5.

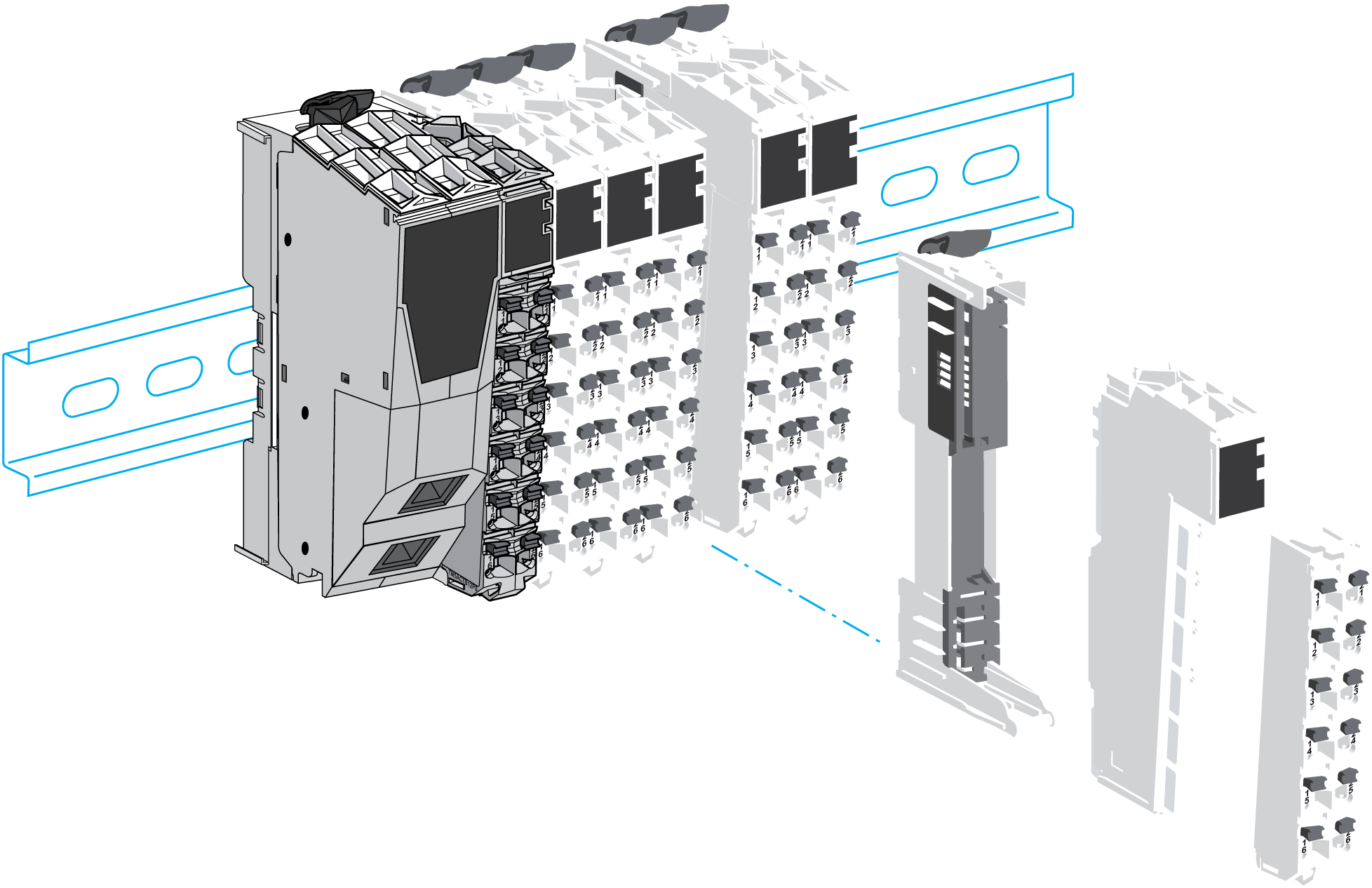

La figura seguente mostra la posizione dell'interfaccia del bus di campo TM5 in un'isola di I/O distribuiti:






Panoramica sull'interfaccia del bus di campo

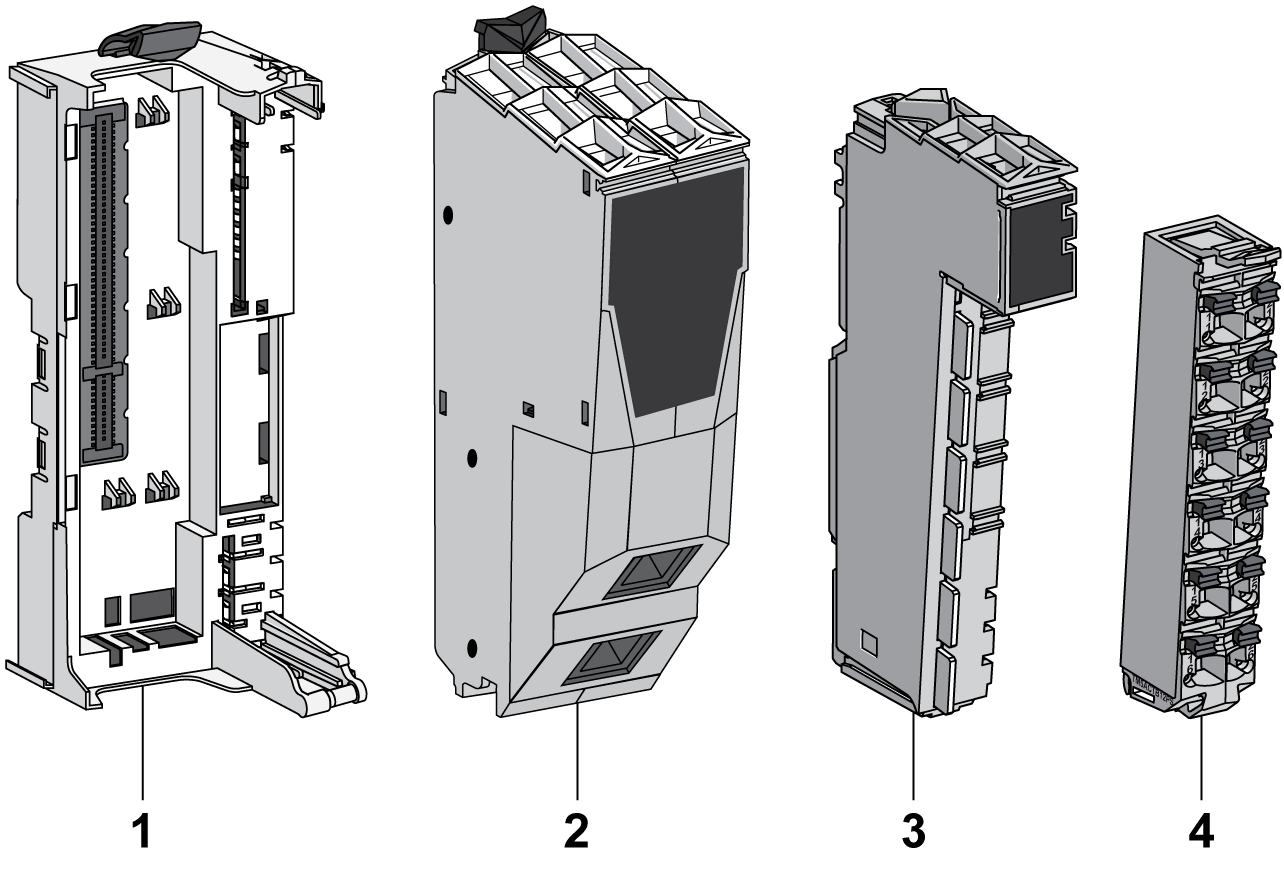

L'interfaccia del bus di campo TM5 con distribuzione integrata è composto da quattro parti diverse che possono essere ordinate insieme come kit, oppure separatamente come indicato di seguito:






Elemento

Descrizione

1

Base del bus di interfaccia del bus di campo

2

Modulo di interfaccia del bus di campo

3

Modulo di distribuzione dell'alimentazione dell'interfaccia (IPDM)

4

Morsettiera

Descrizione della base del bus di interfaccia del bus

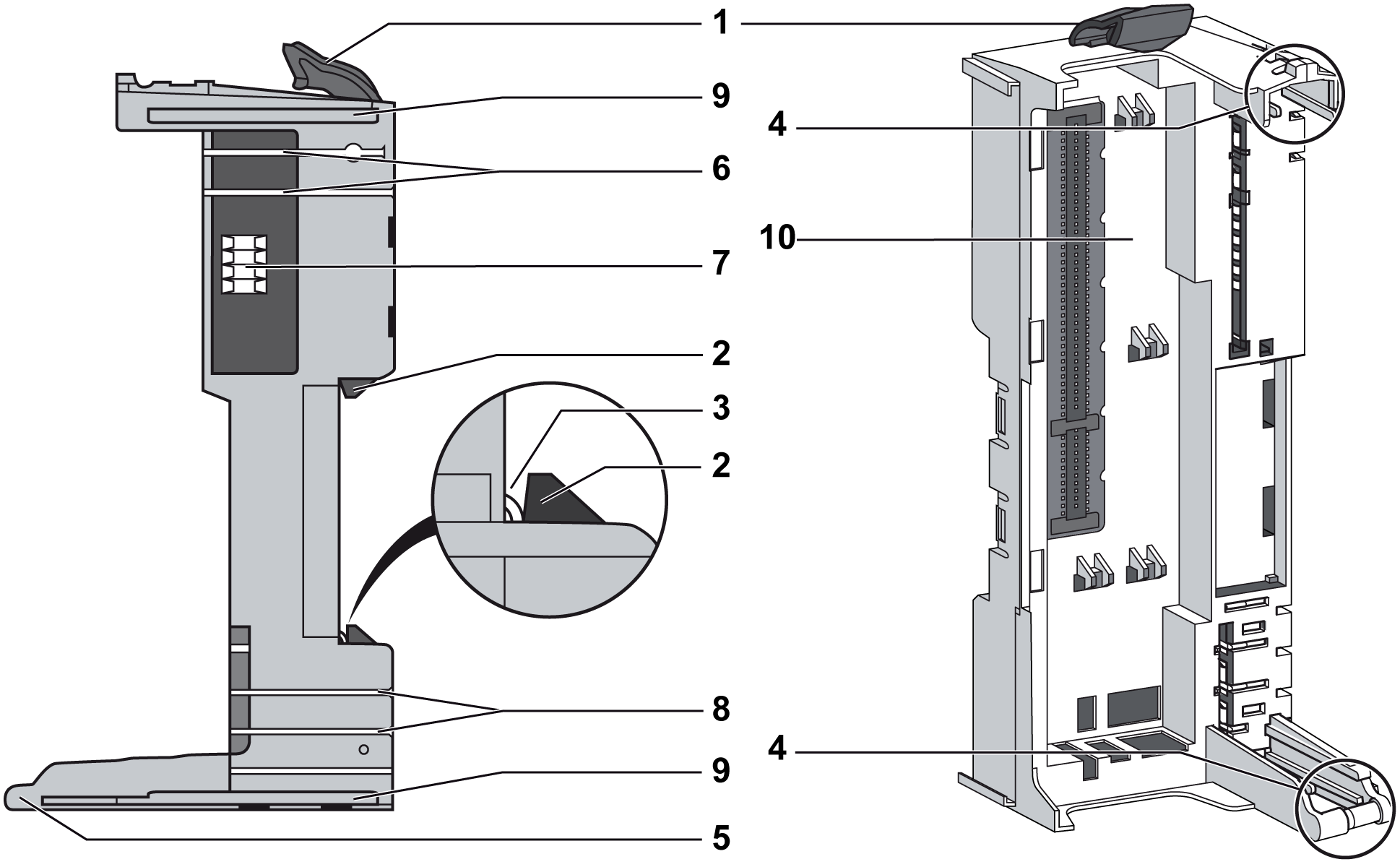

La figura seguente mostra i diversi componenti della base del bus d'interfaccia del bus di campo:




1   Levetta di blocco

2   Meccanismo di blocco della guida DIN

3   Contatto della guida DIN

4   Guide per l'assemblaggio dell'IPDM

5   Asse di rotazione per morsettiera

6   Contatti di alimentazione del bus TM5

7   Contatti dati del bus TM5

8   Contatti del segmento di alimentazione di I/O 24 Vdc

9   Guide di interblocco

10   Slot per il modulo di interfaccia del bus

Nella seguente tabella sono indicati i codici prodotto disponibili:

Codice prodotto

Descrizione della base del bus dell'interfaccia del bus di campo

Colore

TM5ACBN1

Base del bus per modulo interfaccia del bus di campo e modulo di distribuzione dell'alimentazione dell'interfaccia (IPDM)

Bianco

Descrizione del modulo di interfaccia del bus di campo

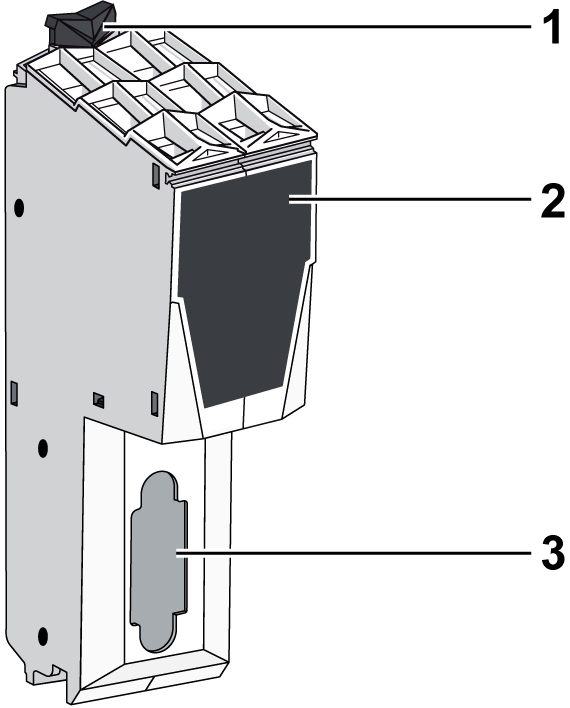

La seguente figura mostra il lato frontale del modulo di interfaccia del bus di campo:




1   Graffa di fissaggio

2   Vista frontale

3   Connettore del bus di campo

Nella seguente tabella sono indicati i codici prodotto disponibili:

Codice prodotto

Descrizione del modulo di interfaccia del bus di campo

Colore

TM5NCO1

Modulo di interfaccia CANopen

Bianco

TM5NS31

Modulo di interfaccia Sercos

Bianco

TM5NEIP1

Interfaccia EtherNet/IP

Bianco

NOTA: Le compatibilità dei bus di campo sono descritte nella EcoStruxure Machine Expert Compatibilità e migrazione - Guida utente.

Modulo di distribuzione dell'alimentazione dell'interfaccia (IPDM)

Nella seguente tabella sono indicati i codici prodotto disponibili:

Codice prodotto

IPDM Descrizione

Colore

TM5SPS3

Alimentatore a 24 Vdc dell'interfaccia del bus

Grigio

La distribuzione dell'alimentazione del IPDM consiste di due circuiti elettrici dedicati:

Designazione:

Descrizione:

Alimentazione principale a 24 Vcc

Alimentazione a 24 Vdc che fornisce tensione all'elettronica del modulo di interfaccia e genera energia indipendente per il bus di alimentazione TM5 che serve i moduli di espansione.

Segmento di alimentazione degli I/O 24 Vdc

Alimentazione 24 Vdc che serve:

oi moduli di espansione

oi sensori e gli attuatori collegati ai moduli di espansione

oi dispositivi esterni collegati ai moduli di distribuzione comune (CDM).

Descrizione della morsettiera

Nella seguente tabella sono indicati i codici prodotto disponibili:

Codice prodotto

Descrizione della morsettiera

Colore

TM5ACTB12PS

Morsettiera 24 Vdc, 12 contatti per PDM, IPDM e modulo ricevitore elettronico

Grigio

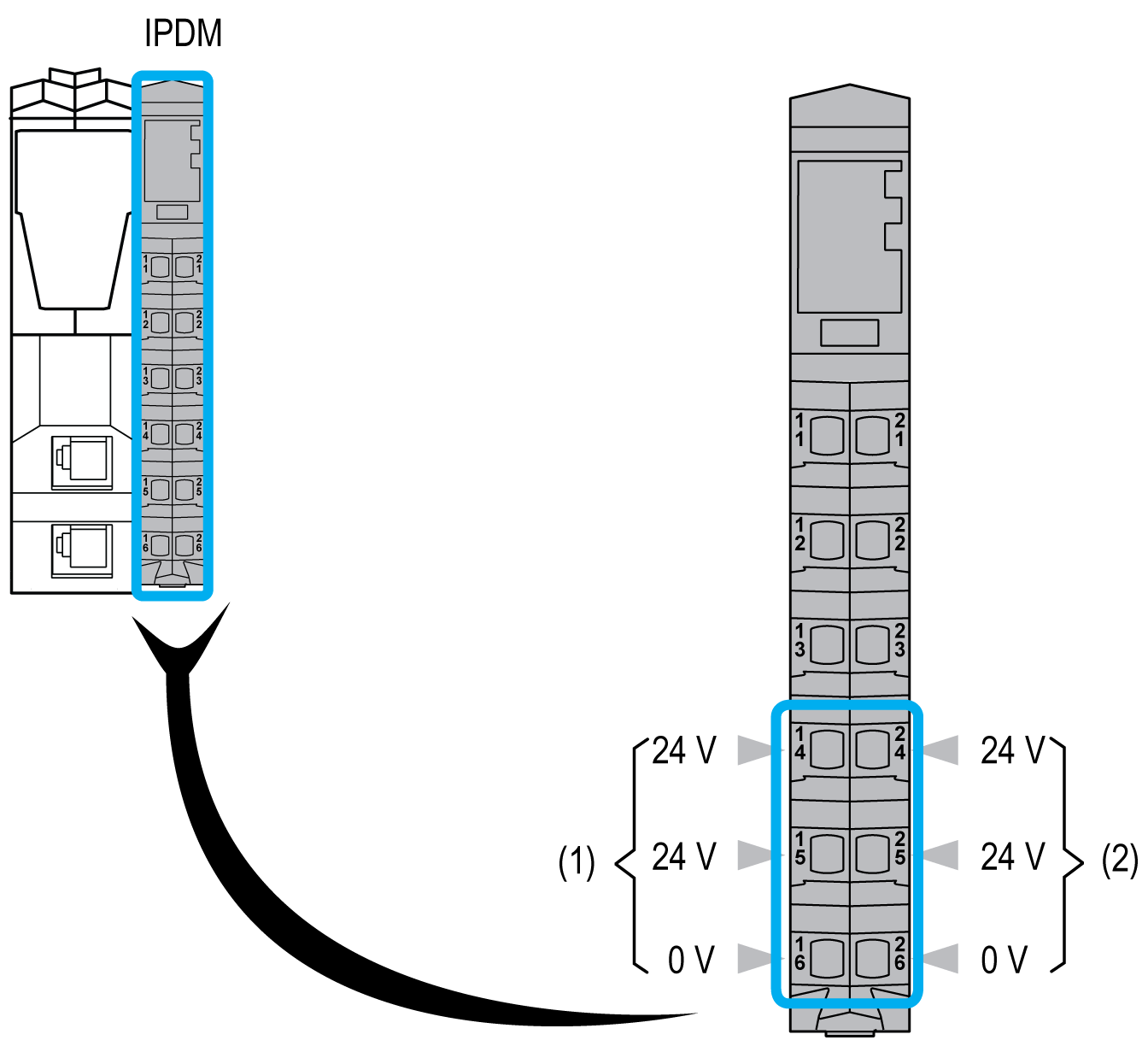

La seguente figura mostra le assegnazioni della morsettiera del IPDM:




(1)   Alimentazione principale a 24 Vdc

(2)   Segmento di alimentazione degli I/O 24 Vcc
