Accessori per il sistema TM7

Panoramica

Per il TM7 sono disponibili i seguenti accessori:

  • utilizzabili con tutti i blocchi di espansione:

    • tappi ermetici M8 e M12

    • supporto dell'etichetta del blocco

    • cavi del bus di espansione, di distribuzione dell'alimentazione e dei sensori

    • chiave dinamometrica.

  • utilizzabili solo con i blocchi di ingresso temperatura analogici:

    • connettore termocoppia M12.

  • utilizzabile con il più piccolo blocco di espansione:

    • piastra per il montaggio sulla guida DIN

Piastra per il montaggio sulla guida DIN

L'accessorio seguente permette di installare i blocchi su una guida DIN da 35 mm:

Codice prodotto

Descrizione

Descrizione

TM7ACMP

Piastra per il montaggio sulla guida DIN

NOTA: solo i blocchi di piccole dimensioni (dimensione 1) possono essere installati su una guida DIN con la piastra di montaggio TM7ACMP.

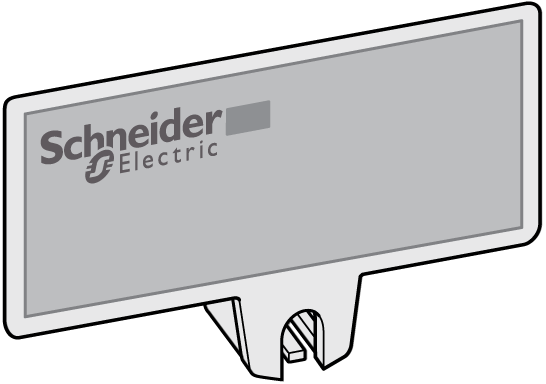

Supporto per etichetta del blocco

Il supporto per etichette del blocco permette di etichettare i blocchi:

Connettore termocoppia M12

Il connettore termocoppia M12 viene utilizzato per la compensazione della temperatura ai punti di misurazione:

Codice prodotto

Descrizione

TM7ACTHA

Connettore termocoppia M12

Tappi ermetici M8 e M12

Nella tabella seguente sono indicati i codici prodotto dei tappi ermetici per i connettori M8 e M12 non utilizzati:

Codice prodotto

Descrizione

TM7ACCB

Tappo ermetico M8

TM7ACCA

Tappo ermetico M12

Cavi TM7

I collegamenti per il Sistema TM7 sono connettori di forma circolare. Per collegare e creare il Sistema TM7 sono necessari i seguenti tipi di cavi preassemblati:

Chiave dinamometrica

Gli accessori comprendono due chiavi dinamometriche (M8 e M12) per facilitare l'installazione e il serraggio dei cavi del TM7.

Le chiavi dinamometriche hanno l'impugnatura come quella di un cacciavite e un'asta di manovra esagonale di 4 mm (0.16 in.). La coppia dell'asta di manovra è preimpostata e non può essere modificata. La punta montata sull'asta di manovra è dimensionata per un connettore M8 o M12:

Codice prodotto

Descrizione

TM7ACTW

Chiave dinamometrica con coppia preimpostata di 0,2 N m (1.8 lbf-in) per connettore M8

Chiave dinamometrica con coppia preimpostata di 0,4 N m (3.5 lbf-in) per connettore M12
