Istruzioni per l'installazione

Introduzione

Il Sistema TM7 può essere montato:

  • utilizzando un telaio in alluminio con due dadi cuneiformi e viti M4

  • utilizzando una guida DIN con piastra di montaggio TM7ACMP

  • direttamente sulla macchina.

NOTA: Il montaggio su una guida DIN con la piastra di montaggio TM7ACMP è possibile solo con blocchi di dimensioni 1 (i più piccoli).
NOTA: I componenti Sistema TM7 devono essere sempre montati su un backplane conduttivo.

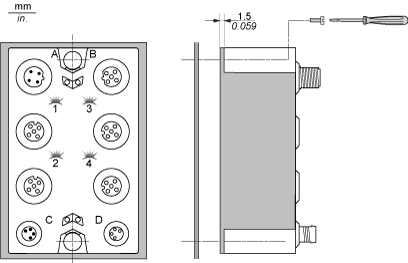

Blocco TM7 su un telaio in alluminio

I blocchi possono essere montati su un telaio in alluminio con due dadi cuneiformi e viti M4:

NOTA: La coppia massima per il serraggio delle viti M4 è di 0,6 N m (5.3 lbf-in).
AVVISO
APPARECCHIATURA NON FUNZIONANTE
  • Accertarsi che il blocco sia fissato saldamente sulla superficie di montaggio.
  • Non serrare le viti oltre la coppia massima specificata.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Blocco TM7 su una guida a DIN

È possibile montare i blocchi di dimensioni 1 su una guida DIN con la piastra di montaggio TM7ACMP. Per garantire la compatibilità elettromagnetica (EMC), una guida metallica DIN deve essere fissata su una superficie di montaggio metallica piatta o montata su un rack EIA (Electronic Industries Alliance) o in un cabinet NEMA (National Electrical Manufacturers Association). In ogni caso la superficie di montaggio deve essere adeguatamente messa a terra.

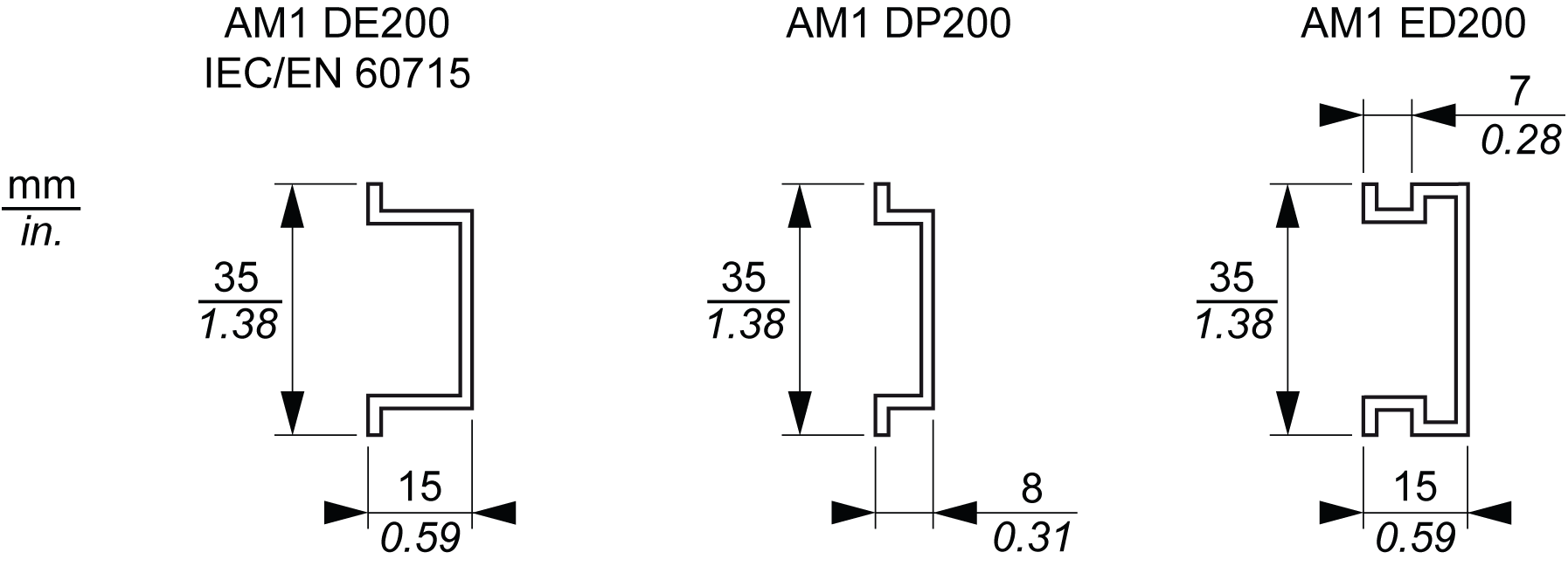

Una guida DIN appropriata può essere ordinata a Schneider Electric:

NOTA: Solo i blocchi di dimensioni 1 (i più piccoli) possono essere installati su una guida DIN con la piastra di montaggio.

La procedura seguente fornisce istruzioni dettagliate per assemblare e installare un blocco su una guida DIN:

Passo

Azione

1

Avvitare il blocco alla piastra di montaggio. Le viti richieste sono fornite con la piastra di montaggio.

NOTA: La coppia massima per il serraggio delle viti è di 0,6 N m (5.3 lbf-in).

2

Posizionare le linguette sporgenti superiori della piastra di montaggio sul lato superiore della guida DIN (1).

Ruotare il blocco sulla guida DIN finché non scatta in posizione (2).

3

Il blocco è installato correttamente sulla guida DIN

AVVISO
APPARECCHIATURA NON FUNZIONANTE
  • Accertarsi che il blocco sia fissato saldamente sulla superficie di montaggio.
  • Non serrare le viti oltre la coppia massima specificata.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Per maggiori informazioni sul montaggio della guida DIN fare riferimento a Installazione della sezione TM5 su guida DIN.

Installazione del blocco TM7 direttamente sulla macchina

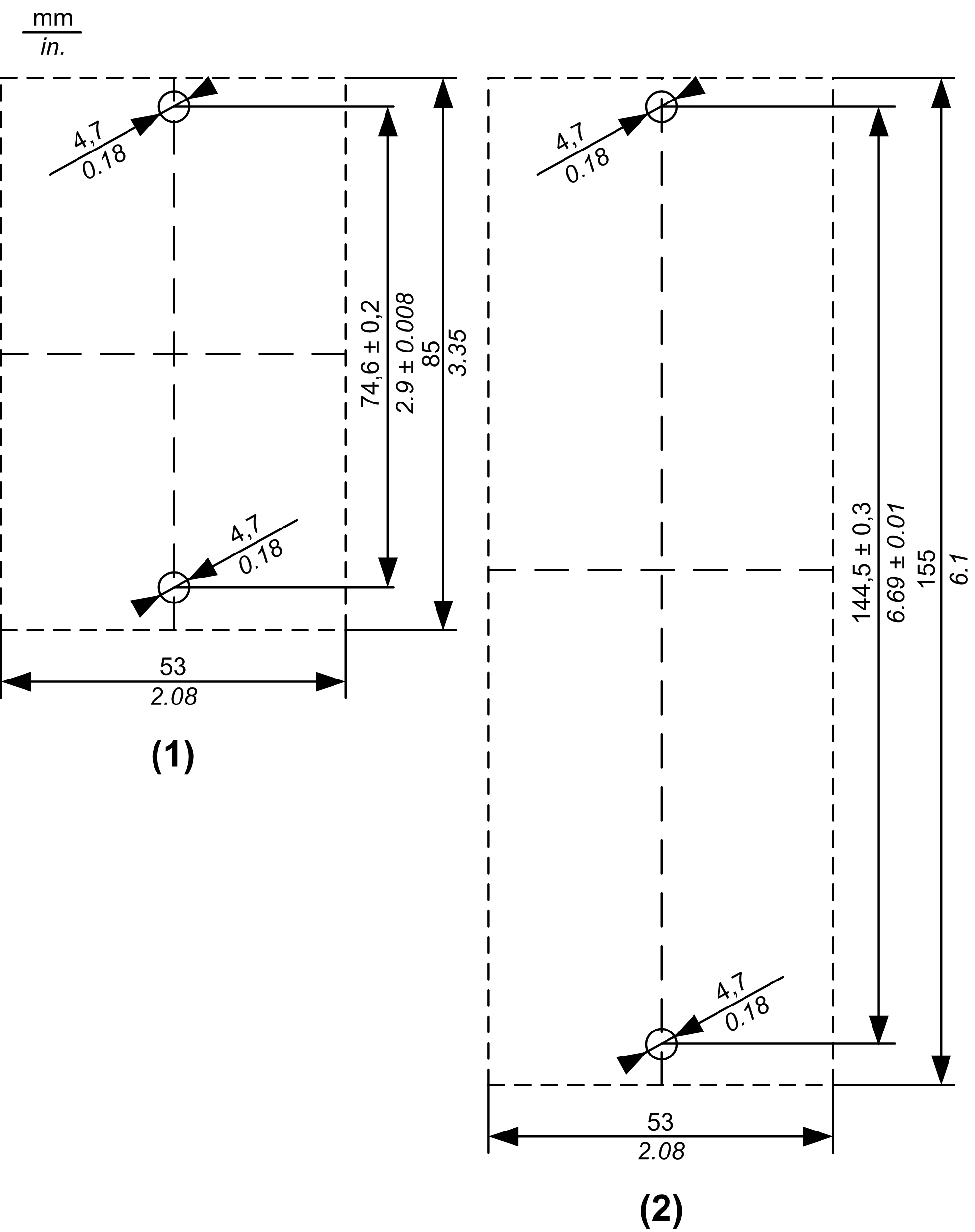

Il blocco TM7 può essere montato su qualsiasi superficie di macchina di metallo nudo, a condizione che tale superficie sia adeguatamente messa a terra. Per montare il blocco direttamente sulla macchina, fare riferimento alla figura seguente che mostra il modello di foratura dei blocchi:

(1) Blocco dimensione 1

(2) Blocco dimensione 2

Per definire la lunghezza delle viti è opportuno tenere in considerazione lo spessore della piastra di base.

NOTA: La coppia massima per il serraggio delle viti M4 è di 0,6 N m (5.3 lbf-in).
AVVISO
APPARECCHIATURA NON FUNZIONANTE
  • Accertarsi che il blocco sia fissato saldamente sulla superficie di montaggio.
  • Non serrare le viti oltre la coppia massima specificata.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Installazione dei cavi TM7

Il connettore dei cavi TM7 è montato manualmente e quindi serrato a una forza definita con l'ausilio della chiave tarata:

Dimensioni dei connettori

Coppia

M8

0,2 N m (1.8 lbf-in)

M12

0,4 N m (3.5 lbf-in)

 AVVERTIMENTO
NON CONFORMITÀ IP67
  • Dotare tutti i connettori di cavi o tappi ermetici e serrarli per garantire la protezione IP67 rispettando i valori di coppia specificati in questo documento.
  • Non collegare o scollegare i cavi o i tappi ermetici in presenza di acqua o umidità.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

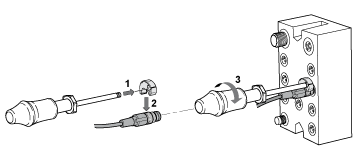

Installazione dei tappi ermetici

I connettori aperti non utilizzati per il collegamento di cavi vengono chiusi con tappi ermetici adeguati:

Dimensioni dei connettori

Coppia

M8

0,2 N m (1.8 lbf-in)

M12

0,4 N m (3.5 lbf-in)

 AVVERTIMENTO
NON CONFORMITÀ IP67
  • Dotare tutti i connettori di cavi o tappi ermetici e serrarli per garantire la protezione IP67 rispettando i valori di coppia specificati in questo documento.
  • Non collegare o scollegare i cavi o i tappi ermetici in presenza di acqua o umidità.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Etichettatura del blocco TM7

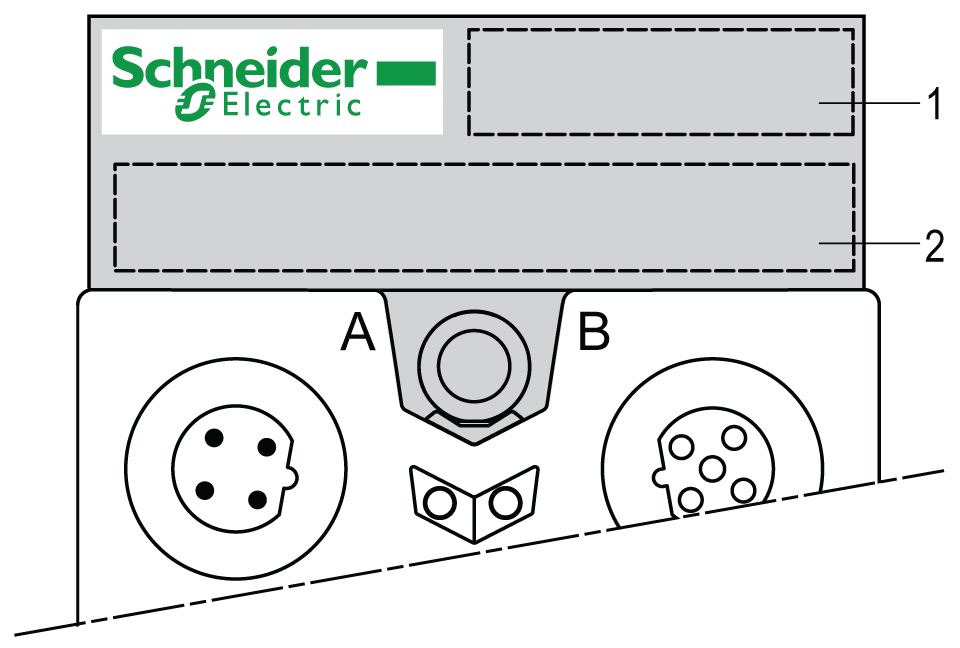

Il supporto dell'etichetta del blocco e l'etichetta stessa vengono inseriti nell'apertura appropriata situata nella parte superiore (vedere figura) o inferiore del blocco:

1 Codice prodotto del blocco

2 Area per il cliente
