Prassi raccomandate per il cablaggio

Introduzione

Esistono varie regole che devono essere rispettate durante il cablaggio di Sistema TM5.

Regole di cablaggio

PERICOLO
	RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO Mettere fuori tensione tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere coperchi o sportelli o prima di installare/disinstallare accessori, hardware, cavi o fili, tranne che nelle condizioni specificate nella Guida hardware per questa apparecchiatura. Per verificare che l'alimentazione sia disinserita, usare sempre un rilevatore di tensione correttamente tarato. Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra. Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO

Mettere fuori tensione tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere coperchi o sportelli o prima di installare/disinstallare accessori, hardware, cavi o fili, tranne che nelle condizioni specificate nella Guida hardware per questa apparecchiatura.
Per verificare che l'alimentazione sia disinserita, usare sempre un rilevatore di tensione correttamente tarato.
Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra.
Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Per il cablaggio di Sistema TM5 è necessario osservare le seguenti regole:

I cavi di I/O e di comunicazione devono essere tenuti separati dai cavi di potenza. Instradare questi 2 tipi di cablaggi in canaline separate.
Verificare che le condizioni operative e ambientali rientrino nei valori delle specifiche.
Utilizzare fili di dimensioni corrette per soddisfare i requisiti di tensione e corrente.
Utilizzare esclusivamente conduttori in rame.
Nel caso dei moduli di I/O TM5 correlati alla sicurezza:
- Utilizzare cavi a coppia intrecciata schermati per i segnali analogici, expert o di I/O rapidi e del bus TM5.
- Utilizzare cavi a coppia intrecciata per encoder, reti e bus Sercos III.

Caratteristiche del cavo Sercos

Caratteristiche del cavo Sercos (vedere il catalogo Schneider Electric per la disponibilità dei vari cavi):

Proprietà	Valore
Isolamento tensione (mantello)	300 Vcc
Intervallo di temperatura	-20...+60 °C / -4...+140 °F
Diametro del cavo	5,8 ± 0,2 mm (0.23 ± 0.008 in.)
Raggio di piegatura	8 x diametro (instradamento fisso)
Guaina	PVC, ritardante di fiamma
Schermatura e tipo di cavo	CAT6 con S/FTP (Sercos III)

Cablaggio I/O TM5 Safety

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Usare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i segnali di comunicazione. Eseguire la messa a terra della schermatura degli I/O analogici, degli I/O veloci e dei segnali di comunicazione in un unico punto¹. Instradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA

Usare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i segnali di comunicazione.
Eseguire la messa a terra della schermatura degli I/O analogici, degli I/O veloci e dei segnali di comunicazione in un unico punto¹.
Instradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

¹La messa a terra in più punti è permessa se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.

Per collegare a terra i cavi schermati, fare riferimento alla sezione Messa a terra del sistema TM5.

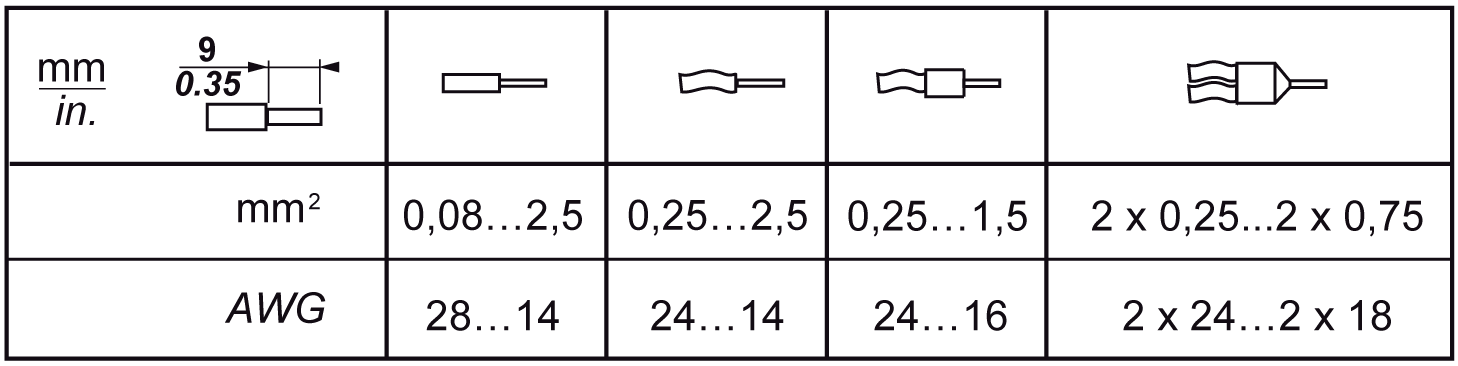

Nella tabella seguente sono indicate le dimensioni dei fili da utilizzare con la morsettiera rimovibile TM5ACTB52FS:

Nella seguente tabella sono indicate le dimensioni dei fili da utilizzare con le morsettiere rimovibili TM5ACTB5EFS e TM5ACTB5FFS:

PERICOLO
	RISCHIO DI INCENDIO Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. Per il cablaggio dell'uscita relè (2 A), utilizzare conduttori di sezione minima di 0,5 mm² (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F). Per i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, utilizzare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F). Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI INCENDIO

Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori.
Per il cablaggio dell'uscita relè (2 A), utilizzare conduttori di sezione minima di 0,5 mm² (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F).
Per i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, utilizzare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

I connettori a molla della morsettiera sono concepiti per un solo filo o un solo capocorda. Se si inseriscono due fili nello stesso connettore, utilizzare un capocorda doppio per evitare che i fili si allentino.

PERICOLO
	SCARICA ELETTRICA DOVUTA A CABLAGGIO ALLENTATO Non inserire più di un filo per connettore delle morsettiere e molla a meno che non si utilizzi un capocorda doppio (ghiera). Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Morsettiera TM5

L'inserimento di una morsettiera errata nel modulo elettronico può provocare un comportamento anomalo dell'applicazione e/o un danno del modulo elettronico.

PERICOLO
	SCARICA ELETTRICA O FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA Collegare le morsettiere nella posizione designata a questo scopo. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

NOTA: per impedire l'errato inserimento di una morsettiera, verificare che ogni morsettiera e modulo elettronico sia codificato in modo chiaro e univoco.

Utilizzo di fermacavi per evitare le sollecitazioni sui cavi TM5

Vi sono 2 metodi per ridurre le sollecitazioni sui cavi:

Le morsettiere dispongono di slot per il collegamento di fermacavi. Un fermacavo può essere introdotto tramite questa fessura per fissare cavi e fili e ridurre le sollecitazioni tra essi e i collegamenti della morsettiera.
Dopo la messa a terra del sistema TM5 tramite la piastra di terra TM2XMTGB, i fili possono essere raggruppati e fissati alle linguette della piastra di terra tramite fermacavi per ridurre le sollecitazioni sui cavi.

Nella tabella seguente vengono riportate le dimensioni dei fermacavi e vengono presentati i due metodi disponibili per ridurre le sollecitazioni sui cavi:

Dimensioni del fermacavo	Morsettiera	Piastra di messa a terra del TM2XMTGB
Spessore	Massimo 1,2 mm (0,05 pollici)	1,2 mm (0.05 in.)
Larghezza	Massimo 4 mm (0,16 pollici)	2,5...3 mm (0.1...0.12 in.)
Illustrazione montaggio

AVVERTIMENTO
	SCOLLEGAMENTO ACCIDENTALE DALLA MESSA A TERRA DI PROTEZIONE (PE) Non utilizzare la barra di messa a terra TM2XMTGB per realizzare una messa a terra di protezione (PE). La barra di messa a terra TM2XMTGB deve garantire solo la messa a terra funzionale (FE). Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Protezione delle uscite contro i danni da sovraccarichi induttivi

A seconda del carico, può essere necessario predisporre un circuito di protezione per le uscite dei controller e di determinati moduli. I carichi induttivi in CC possono generare riflessioni di tensione con conseguenti overshoot potenzialmente dannosi per i dispositivi di uscita o in grado di ridurne la durata utile.

AVVERTIMENTO
	CARICHI INDUTTIVI Utilizzare un dispositivo o un circuito di protezione esterno adeguato per ridurre il rischio di danni provocati dai carichi induttivi. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Se il controller o modulo contiene delle uscite relè, questi tipi di uscite possono supportare fino a 240 Vca. I danni induttivi a questi tipi di uscite possono provocare la fusione dei contatti e la perdita del controllo. Ogni carico induttivo deve essere dotato di dispositivo di protezione come un circuito livellatore, un circuito RC o un diodo "flyback". I carichi capacitivi non sono supportati da questi relè.

NOTA: Nel Sistema di sicurezza TM5, le uscite relè possono supportare fino a 48 Vca (TM5SDM4DTRFS) e fino a 230 Vca (TM5SDO2DTRFS).

AVVERTIMENTO
	USCITE RELÈ SALDATE CHIUSE Proteggere sempre le uscite relè dai danni causati dai carichi induttivi in corrente alternata con un dispositivo o circuito di protezione esterno appropriato. Non collegare le uscite relè ai carichi capacitivi. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

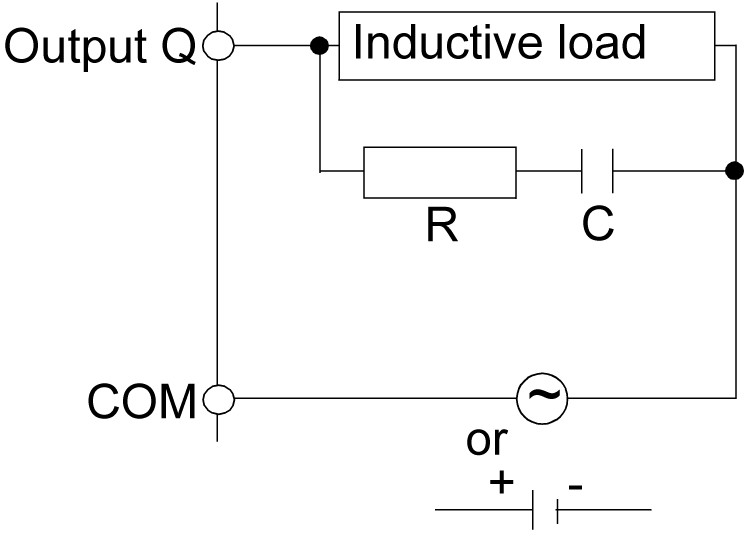

Circuito di protezione A: questo circuito di protezione può essere utilizzato sia per il circuito di alimentazione in CA sia in CC.

Valore C da 0,1 a 1 μF

Resistenza R con approssimativamente lo stesso valore di resistenza del carico

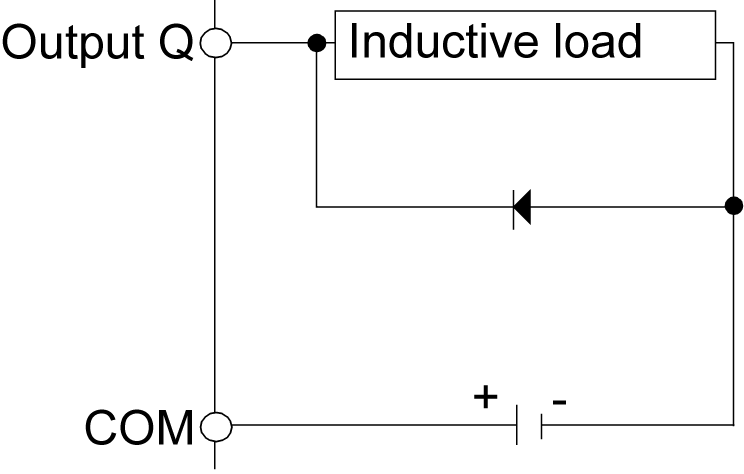

Circuito di protezione B: questo circuito di protezione può essere utilizzato per i circuiti di alimentazione in DC.

Utilizzare un diodo con le seguenti caratteristiche nominali:

Tensione inversa di tenuta: tensione di alimentazione del circuito di carico x 10.
Corrente diretta: maggiore della corrente di carico

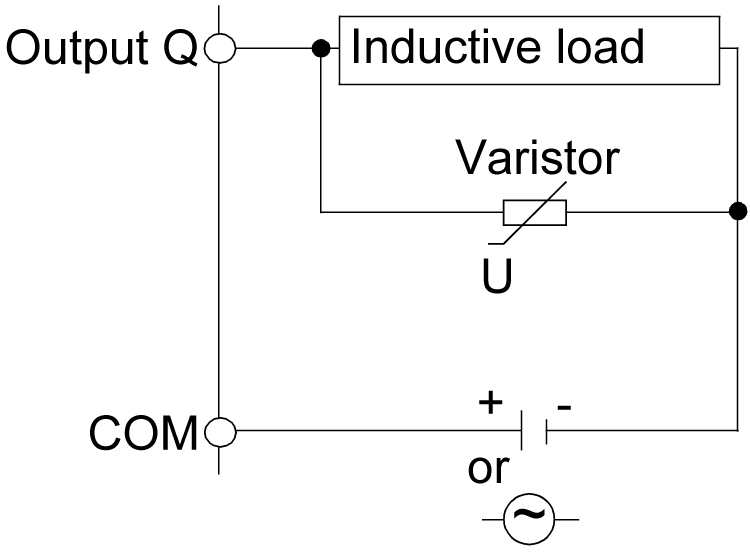

Circuito di protezione C: questo circuito di protezione può essere utilizzato sia per il circuito di alimentazione in AC che in DC.

Nelle applicazioni in cui il carico induttivo viene attivato e disattivato spesso e/o rapidamente, assicurarsi che il valore nominale di potenza continua (J) del varistore sia superiore di almeno il 20% rispetto alla potenza del carico di picco.
