Introduzione
Il modulo di espansione dispone di morsettiera rimovibile a vite per il collegamento degli ingressi e dell'alimentazione.
Schema di cablaggio

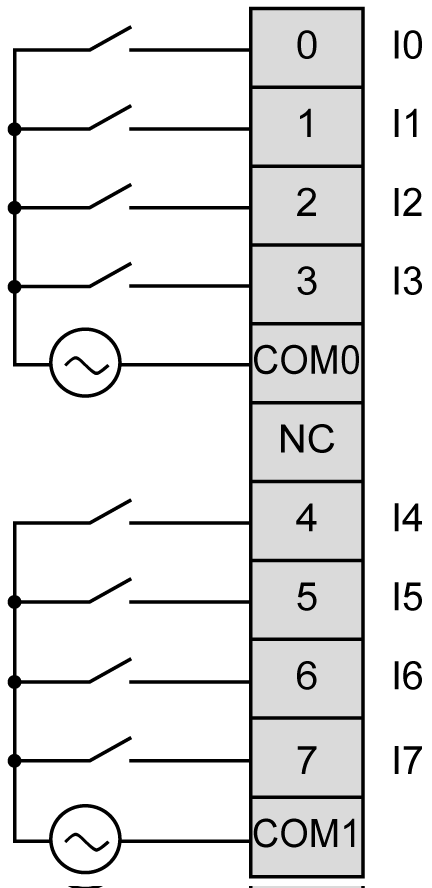

La figura seguente illustra la connessione tra gli ingressi, i sensori e le linee comuni.
I morsetti COM0 e COM1 non sono collegati internamente.
|
AVVERTIMENTO
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)".
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
|
