Caratteristiche del TM3DQ8R / TM3DQ8RG

Introduzione

Questa sezione descrive le limitazioni elettriche e le caratteristiche d'uscita dei moduli di espansione TM3DQ8R / TM3DQ8RG.

Vedere anche Caratteristiche ambientali.

 PERICOLO
RISCHIO DI INCENDIO
  • Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori.
  • Per il cablaggio di un'uscita relè (2 A), utilizzare conduttori con sezione di almeno 0,5 mm2 (AWG 20) con temperatura nominale di almeno 80 °C (176 °F).
  • Per i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm2 (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
 AVVERTIMENTO
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Dimensioni

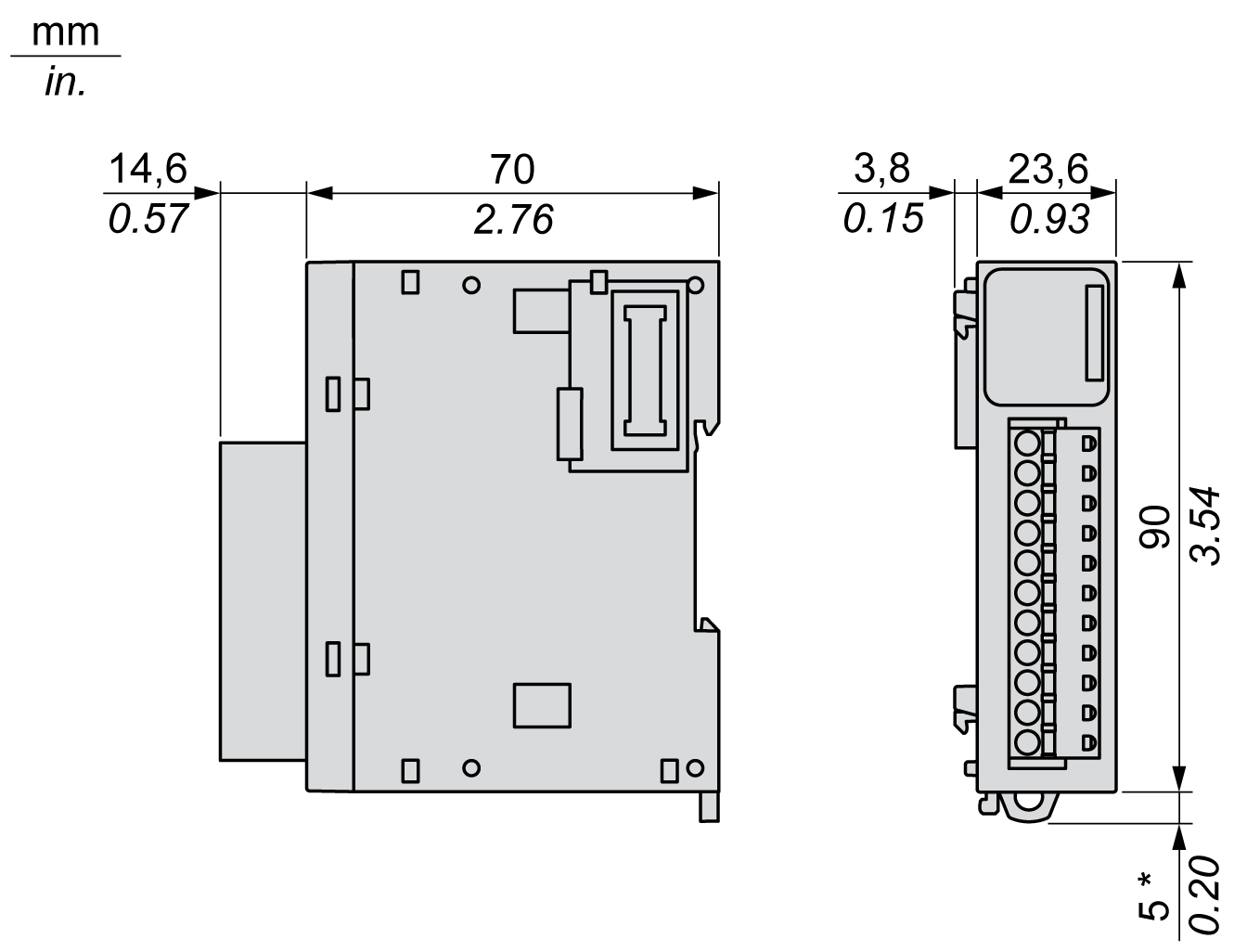

Le seguenti figure mostrano le dimensioni esterne dei moduli di espansione TM3DQ8R / TM3DQ8RG:

* 8,5 mm (0.33 in.) con il gancio estratto.

Caratteristiche delle uscite

Nella tabella seguente sono descritte le caratteristiche principali dei moduli TM3DQ8R / TM3DQ8RG:

Caratteristica

Valore

Numero di canali di uscita

8

Numero di gruppi di canali

2 linee comuni, una per ogni gruppo di 4 canali

Tipo di uscita

Relè

Tipo contatto

NO (normalmente aperto)

Tensione di uscita nominale

24 Vcc, 240 Vca

Tensione max.

30 Vcc, 264 Vca

Carico di commutazione minimo

5 Vdc a 10 mA

Corrente di uscita nominale

2 A

Corrente di uscita massima

2 A per uscita

7 A per comune

Frequenza di uscita max. con carico max.

20 operazioni al minuto

Tempo di accensione

10 ms

Declassamento

-10...55 °C

(14...131°F)

Senza declassamento

Tempo di spegnimento

10 ms

Resistenza di contatto

30 mΩ max

Durata vita meccanica

20 milioni di operazioni

Durata elettrica

Sotto carico resistivo

Vedere Limiti di alimentazione

Sotto carico induttivo

Protezione da cortocircuito

No

Isolamento

Tra uscita e logica interna

500 Vca

Tra gruppi di canali

1500 Vca

Tipo connessione

TM3DQ8R

Morsettiera a vite rimovibile

TM3DQ8RG

Morsettiera a molla removibile

Durata del connettore per numero di inserimenti/rimozioni

Oltre 100 volte

Assorbimento di corrente su bus interno 5 Vcc

25 mA (tutte le uscite attive)

5 mA (tutte le uscite disattive)

Assorbimento di corrente su bus interno 24 Vcc

40 mA (tutte le uscite attive)

0 mA (tutte le uscite disattive)

NOTA: Per ulteriori informazioni sulla protezione delle uscite, vedere la sezione Protezione delle uscite contro i danni da sovraccarichi induttivi.

Limiti di alimentazione

Questa tabella descrive i limiti dell'alimentazione del modulo di espansione TM3DQ8R / TM3DQ8RG in funzione della tensione, del tipo di carico e del numero di operazioni richieste.

Questi moduli di espansione non supportano carichi capacitivi.

 AVVERTIMENTO
USCITE RELÈ SALDATE CHIUSE
  • Proteggere sempre le uscite relè dai danni causati dai carichi induttivi in corrente alternata con un dispositivo o circuito di protezione esterno appropriato.
  • Non collegare le uscite relè ai carichi capacitivi.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Limiti di alimentazione

Tensione

24 Vdc

120 Vac

240 Vac

Numero di operazioni

Potenza dei carichi resistivi

AC-12

–

240 VA

80 VA

480 VA

160 VA

100.000

300.000

Potenza dei carichi induttivi

AC-15 (cos ϕ = 0,35)

–

60 VA

18 VA

120 VA

36 VA

100.000

300.000

Potenza dei carichi induttivi

AC-14 (cos ϕ = 0,7)

–

120 VA

36 VA

240 VA

72 VA

100.000

300.000

Potenza dei carichi resistivi

DC-12

48 W

16 W

–

–

100.000

300.000

Potenza dei carichi induttivi

DC-13 L/R = 7 ms

24 W

7,2 W

–

–

100.000

300.000
