Schema di cablaggio del TM3DQ8R / TM3DQ8RG

Introduzione

Questi moduli di espansione dispongono di morsettiera rimovibile a vite o a molla per il collegamento delle uscite e dell'alimentazione.

Regole di cablaggio

Vedere Miglior prassi per il cablaggio.

Schema di cablaggio

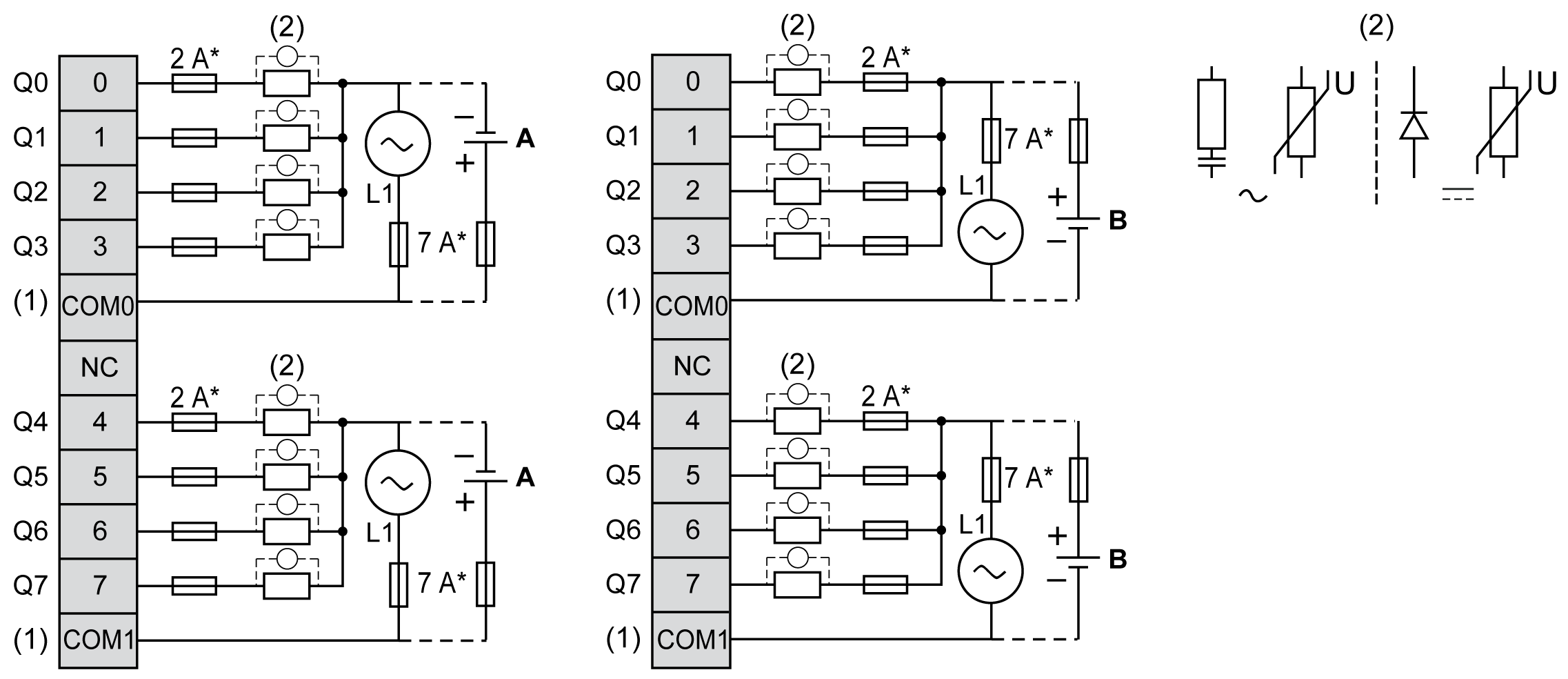

La figura seguente illustra le connessioni tra le uscite, gli attuatori e le linee comuni:

* Fusibile tipo T

(1) I morsetti COM0 e COM1 non sono collegati internamente

(2) Per aumentare la durata dei contatti e per proteggerli da potenziali danni dovuti ai carichi induttivi, collegare un diodo di ricircolo in parallelo a ciascun carico CC induttivo o uno smorzatore RC in parallelo a ciascun carico CA induttivo o un varistore su entrambi i tipi di carico.

A Cablaggio source (logica positiva)

B Cablaggio sink (logica negativa)

NOTA: Quando si utilizza il modulo di espansione TM3 con un accoppiatore bus Ethernet TM3, è necessario collegare uno smorzatore RC in parallelo a ciascun carico CA induttivo.

Per ulteriori informazioni sull'alimentazione 24 Vcc, vedere la sezione Caratteristiche dell'alimentazione CC.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
