Caratteristiche del TM3DQ16U / TM3DQ16UG
Introduzione
Questa sezione fornisce una descrizione delle caratteristiche elettriche e delle uscite dei moduli di espansione TM3DQ16U / TM3DQ16UG.
Vedere anche Caratteristiche ambientali.
| AVVERTIMENTO | |
|---|---|
Dimensioni

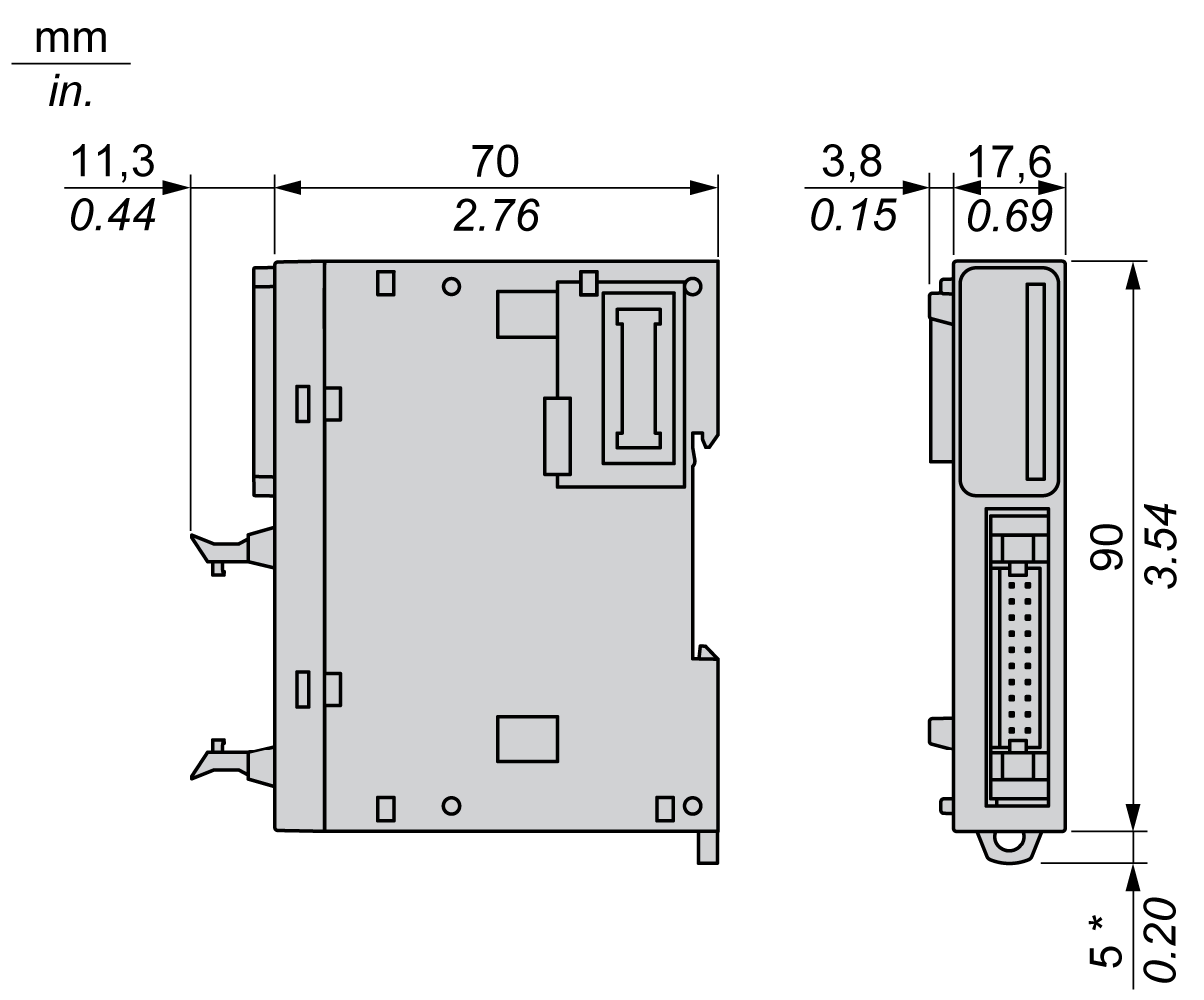

Le seguenti figure mostrano le dimensioni esterne dei moduli di espansione TM3DQ16U / TM3DQ16UG:
* 8,5 mm (0,33 in) con il gancio estratto.
Caratteristiche delle uscite
Nella tabella seguente vengono descritte le caratteristiche delle uscite dei TM3DQ16U e TM3DQ16UG:
|
Caratteristica |
Valore |
|
|---|---|---|
|
Numero di canali di uscita |
16 |
|
|
Numero di gruppi di canali |
1 linea comune su 2 contatti per 16 canali |
|
|
Tipo d'uscita |
Transistor |
|
|
Tipo logico |
Sink |
|
|
Tensione di uscita nominale |
24 Vcc |
|
|
Campo tensione di uscita |
19,2 - 28,8 Vcc |
|
|
Corrente di uscita nominale |
0,5 A |
|
|
Corrente di uscita totale |
8 A |
|
|
Caduta di tensione |
0,4 Vcc max. |
|
|
Corrente di dispersione allo spegnimento |
Max 0,1 mA |
|
|
Potenza massima della lampada a filamento |
12 W |
|
|
Carico induttivo |
L/R = 10 ms |
|
|
Declassamento |
- 10...55°C (14...131°F) |
Senza declassamento |
|
Tempo di accensione |
450 µs |
|
|
Tempo di spegnimento |
450 µs |
|
|
Protezione da cortocircuito |
No Fusibile esterno veloce richiesto |
|
|
Corrente di picco di cortocircuito in uscita |
N/D |
|
|
Riarmo automatico dopo un cortocircuito o un sovraccarico |
N/D |
|
|
Protezione da polarità inversa |
No |
|
|
Tensione di limite |
Tipica 50 Vcc |
|
|
Frequenza di commutazione |
Sotto carico resistivo |
100 Hz max. |
|
Isolamento |
Tra uscita e logica interna |
500 Vca |
|
Tra gruppi di canali |
N/D |
|
|
Tipo connessione |
TM3DQ16U |
Morsettiere a vite rimovibili |
|
TM3DQ16UG |
Morsettiere a molla rimovibili |
|
|
Durata del connettore per numero di inserimenti/rimozioni |
Oltre 100 volte |
|
|
Assorbimento di corrente su bus interno 5 Vcc |
20 mA (tutte le uscite attive) 5 mA (tutte le uscite disattive) |
|
|
Assorbimento di corrente su bus interno 24 Vcc |
16 mA (tutte le uscite attive) 0 mA (tutte le uscite disattive) |
|
|
NOTA: Per ulteriori informazioni sulla protezione delle uscite, vedere la sezione Protezione delle uscite contro i danni da sovraccarichi induttivi.
|
||
