Schema di cablaggio del TM3DQ16UK

Introduzione

Questi moduli di espansione hanno un connettore HE10 (MIL 20) integrato per il collegamento delle uscite e dell'alimentazione.

Le sottobasi Telefast non sono compatibili con questo modulo.

Regole di cablaggio

Vedere Miglior prassi per il cablaggio.

Schema di cablaggio

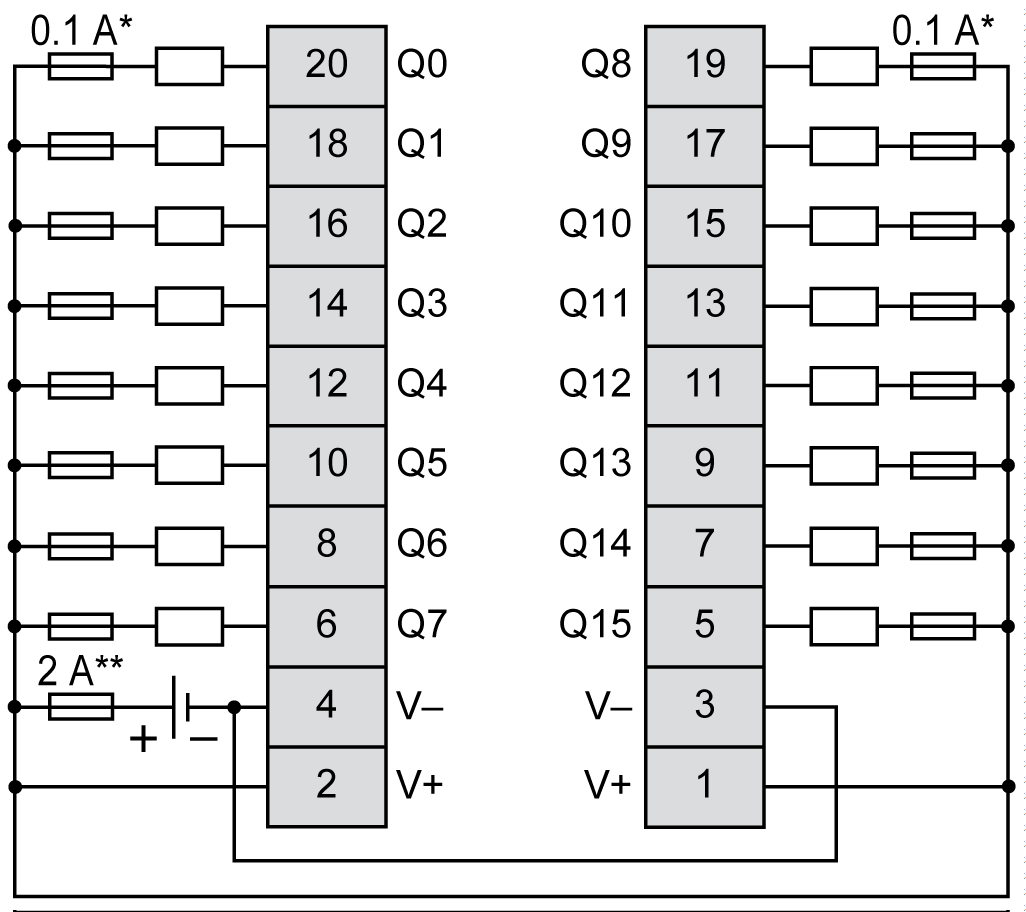

La figura seguente illustra le connessioni tra le uscite, gli attuatori e le linee comuni:

* Fusibile tipo T

** Fusibile tipo F

Per ulteriori informazioni sull'alimentazione 24 Vcc, vedere la sezione Caratteristiche dell'alimentazione CC.
