Il Sistema TM5 offre un sistema di rack virtuale attraverso un backplane decentralizzato. Il backplane decentralizzato contiene una configurazione locale e diverse configurazioni remote collegate tra loro mediante cavi del bus di espansione specifici. I moduli elettronici trasmettitore e ricevitore TM5 gestiscono la comunicazione tra i moduli elettronici remoti tramite cavi del bus di espansione.
I moduli elettronici trasmettitore e ricevitore TM5 devono essere associati a una base bus e a una morsettiera.
Funzionalità dell'isola remota
Nella tabella seguente vengono fornite informazioni sul trasmettitore e ricevitore utilizzati nel Sistema TM5:
|
Codice prodotto |
Descrizione |
|---|---|
|
Trasmette il bus dati TM5. |
|
|
Trasmette sul bus dati TM7 e fornisce il bus di alimentazione TM7 ai blocchi I/O di espansione TM7. |
|
|
Riceve il bus dati TM5, fornisce alimentazione al segmento di alimentazione I/O 24 Vcc e fornisce il bus di alimentazione TM5 ai blocchi I/O di espansione TM5. |
|
|
TCSXCNNXNX100 |
Cavo del bus di espansione. |
Tra i moduli trasmettitore e ricevitore viene utilizzato un cavo TM5 TCSXCNNXNX100 lungo circa 100 m (328.1 ft). Questo cavo è composto da due coppie intrecciate schermate per limitare le interferenze elettromagnetiche dai fili di alimentazione ai fili di segnale DATA. La schermatura di entrambe le coppie è eseguita con una lamina di rame stagnato comune e un filo di continuità aggiuntivo.
Nella seguente tabella vengono descritte le caratteristiche delle singole coppie di fili del cavo:
|
Cavo |
Caratteristiche |
Valore |
|---|---|---|
|
Coppia A |
Sezione del conduttore (calibro) |
0,34 mm² (22 AWG) |
|
Resistenza lineare |
55 Ω/km |
|
|
Coppia B |
Sezione del conduttore (calibro) |
0,2 mm² (24 AWG) |
|
Resistenza lineare |
90 Ω/km |
|
|
Impedenza caratteristica |
120 Ω |
Nella seguente tabella vengono elencate le descrizioni delle singole coppie di fili del cavo:
|
Cavo |
Descrizione |
Colore |
|---|---|---|
|
Coppia A |
Bus di alimentazione TM5 + 5 Vcc (utilizzato solo per TM5 IP20 verso TM7 IP67) |
Rosso |
|
Bus di alimentazione TM5 0 Vcc (cod. rif. bus TM5) |
Nero |
|
|
Coppia B |
TM5 DATA alto |
Bianco |
|
TM5 DATA basso |
Blu |
Nella seguente tabella sono elencate le caratteristiche generali del cavo:
|
Caratteristiche |
Descrizione |
|---|---|
|
Schermatura |
Lamina in rame stagnato e filo di continuità |
|
Colore guaina |
grigio |
|
Temperatura di funzionamento |
Da -10 a +80 °C (da 14 a 176 °F) |
|
Temperatura di immagazzinaggio |
Da -25 a +80 °C (da -13 a 176 °F) |
|
Diametro complessivo |
7,4 mm (0.29 pollici) ± 0,2 mm (0.007 in.) |
|
Raggio di curvatura minimo - applicazioni fisse |
67 mm (2.63 in.) |
|
Ignifugo |
IEC 60332-1 |
|
Bassa emissione di fumi |
VDE 0207-24 |
|
Senza presenza di alogeni |
EN50290-2-27 |
Implementazione dei moduli elettronici trasmettitore e ricevitore TM5
La distanza massima tra un trasmettitore e un ricevitore è 100 m (328.1 ft). La distanza totale massima tra l'inizio della configurazione locale contenente un trasmettitore e la fine dell'ultima configurazione remota contenente un ricevitore è di 2500 m (8202.1 ft). Il cavo a coppia intrecciata TM5 (TCSXCNNXNX100) è richiesto per ottenere la distanza massima, la corretta resistenza elettromagnetica e le prestazioni necessarie per la comunicazione tra trasmettitore e ricevitore. In aggiunta, il cavo deve essere collegato alla messa a terra funzionale (FE) del Sistema TM5.

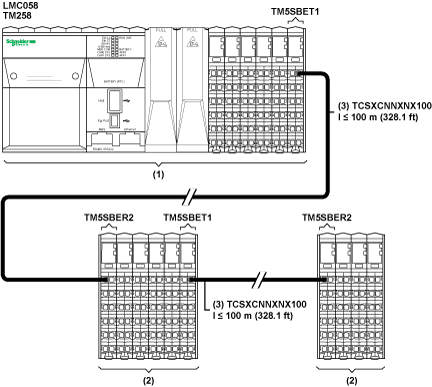

Nell'immagine seguente viene illustrato il Sistema TM5 suddiviso in una configurazione locale e remota:
(1) Configurazione locale
(2) Configurazioni di isole di I/O remote
(3) Cavo del bus di espansione TCSXCNNXNX100
NOTA: Per ulteriori informazioni sulla configurazione dei moduli elettronici trasmettitore e ricevitore, fare riferimento al documento Modicon TM5 - Configurazione moduli di espansione - Guida alla programmazione.
