Descrizione fisica TM5

Introduzione

Ogni sezione è costituita da tre elementi. Tali elementi sono un Base del bus di sicurezza rosso, un Modulo I/O di sicurezza elettronico rosso e un Morsettiera di sicurezza rosso.

 PERICOLO
SCARICA ELETTRICA O ARCO ELETTRICO DOVUTI A COMPONENTI INCOMPATIBILI
  • Non associare componenti di una sezione con colori diversi.
  • Verificare che le morsettiere corrette (colori corrispondenti e numero corretto di morsetti, come minimo) siano installate sui moduli elettronici corretti.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

elementi

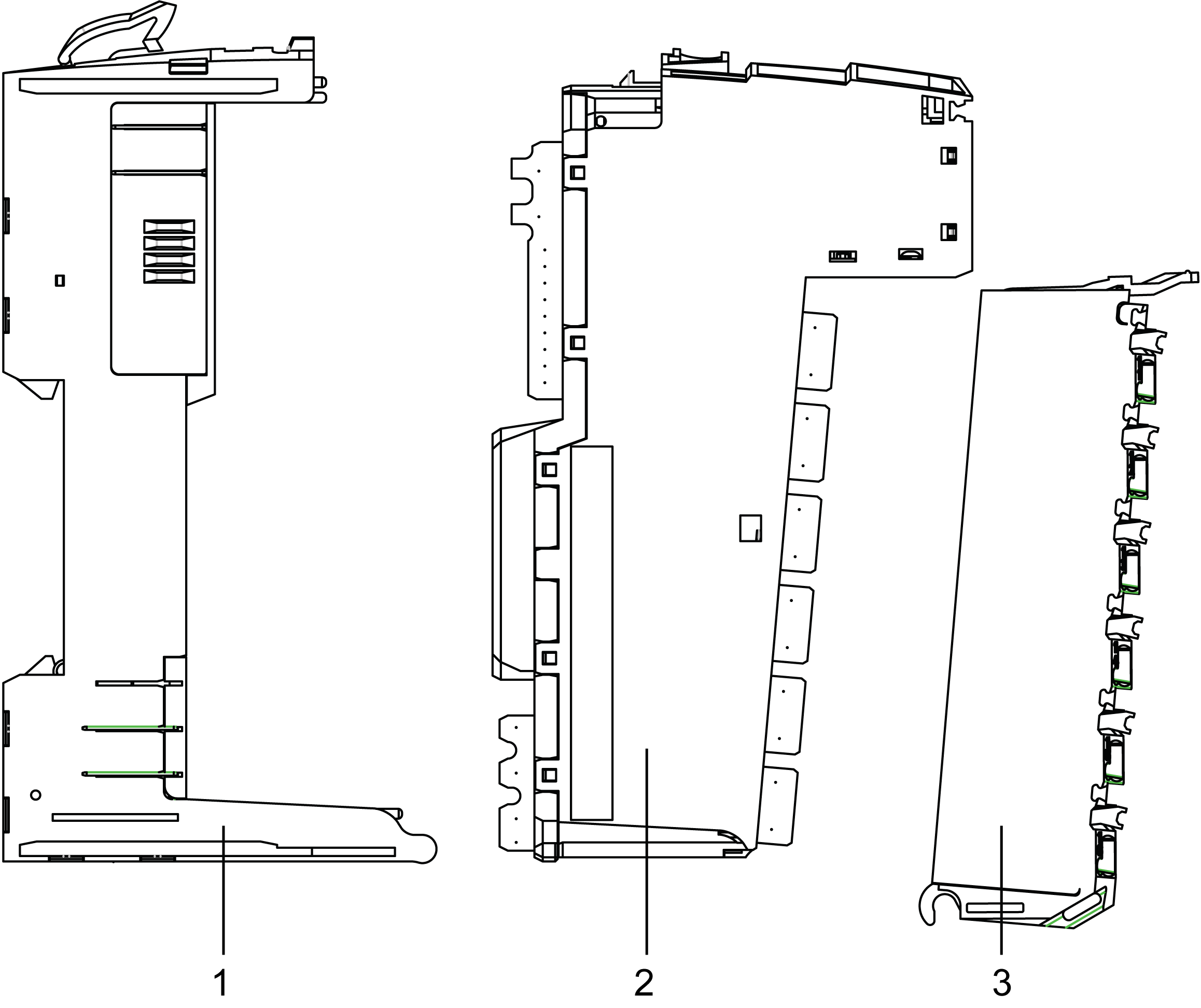

La figura seguente presenta gli elementi di una sezione:

  1. Base del bus di sicurezza

  2. Modulo I/O di sicurezza elettronico

  3. Morsettiera di sicurezza

Una volta assemblati, i tre componenti formano un'unità integrale che resiste alle vibrazioni.

AVVISO
SCARICA ELETTROSTATICA
  • Non toccare mai i connettori dei pin del blocco.
  • Mantenere sempre i cavi o i tappi ermetici in posizione corretta durante il normale funzionamento.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Dimensioni

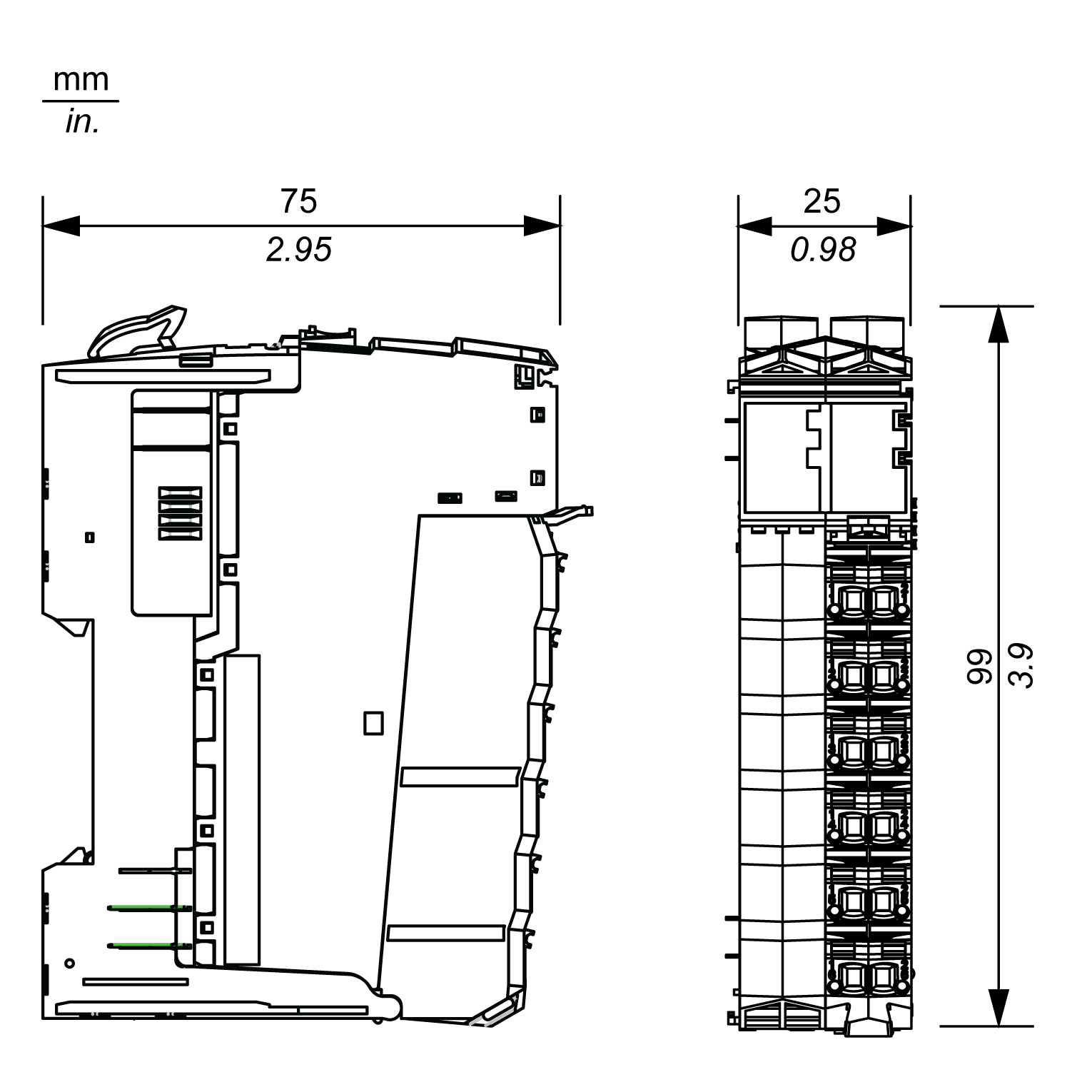

La figura seguente presenta le dimensioni di una sezione:

Basi del bus di sicurezza

Per una descrizione dettagliata della Base del bus di sicurezza, consultare:

Assegnazione dei pin Morsettiera di sicurezza

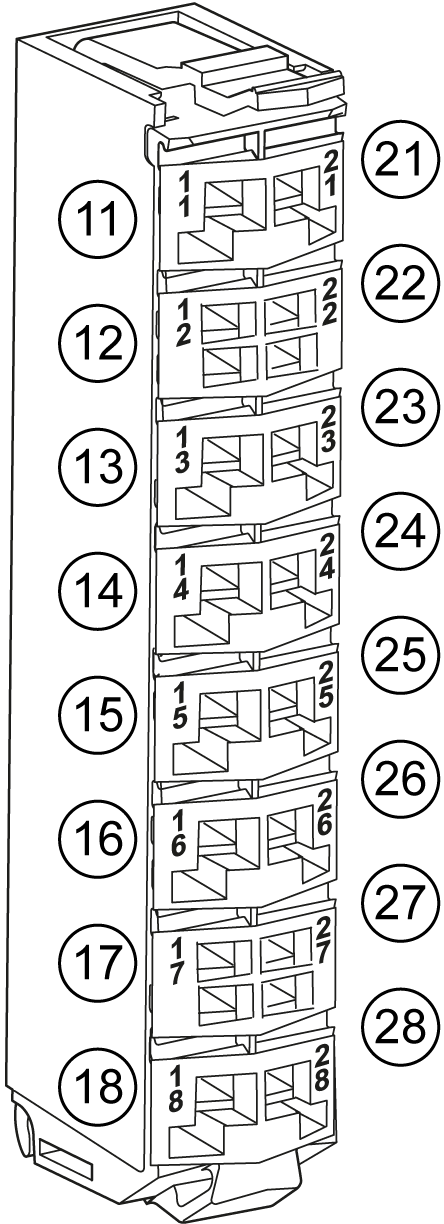

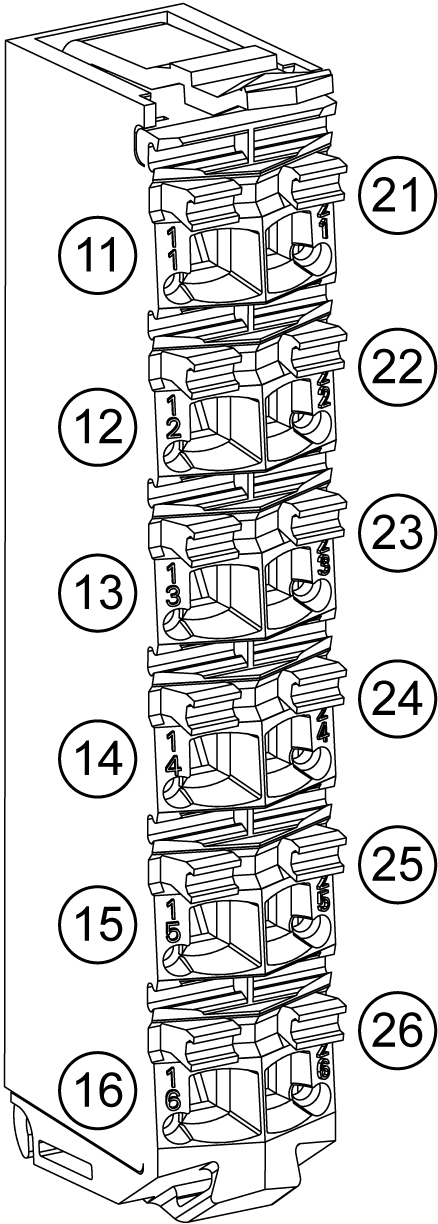

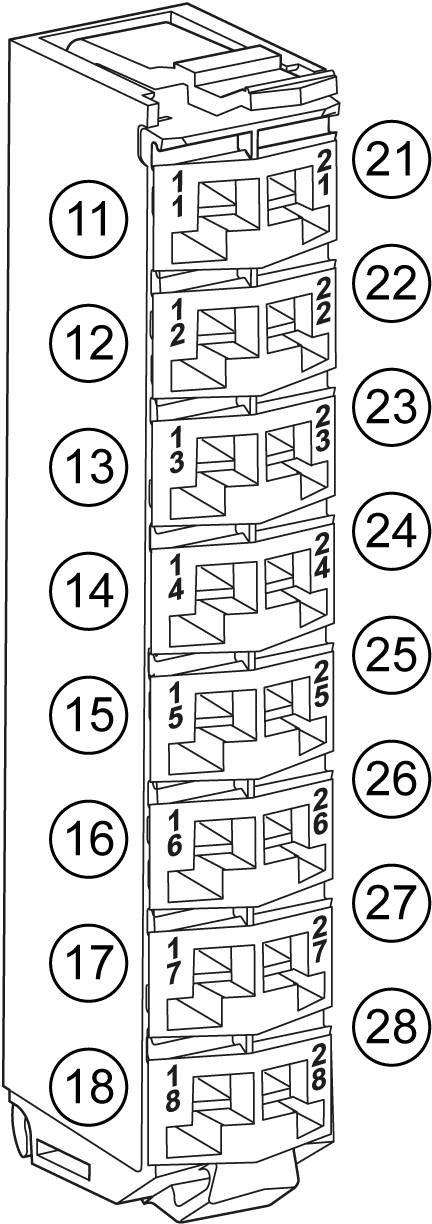

La figura seguente presenta le assegnazioni dei pin della Morsettiera di sicurezza:

TM5ACTB52FS

TM5ACTB5EFS

TM5ACTB5FFS

Per una descrizione dettagliata, consultare:

Accessori

Vedere PacDrive TM5 / TM7 - Sistema flessibile di sicurezza, Guida d'installazione e pianificazione del sistema e a M262 - Sicurezza integrata - Guida di integrazione.

Etichette

Vedere PacDrive TM5 / TM7 - Sistema flessibile di sicurezza, Guida d'installazione e pianificazione del sistema e a M262 - Sicurezza integrata - Guida di integrazione.
