IP 地址分配策略

概述

本节介绍执行网络设备 IP 地址分配策略时需遵循的步骤：

工业以太网端口配置

要配置工业以太网端口，请执行以下步骤：

步骤

操作

1

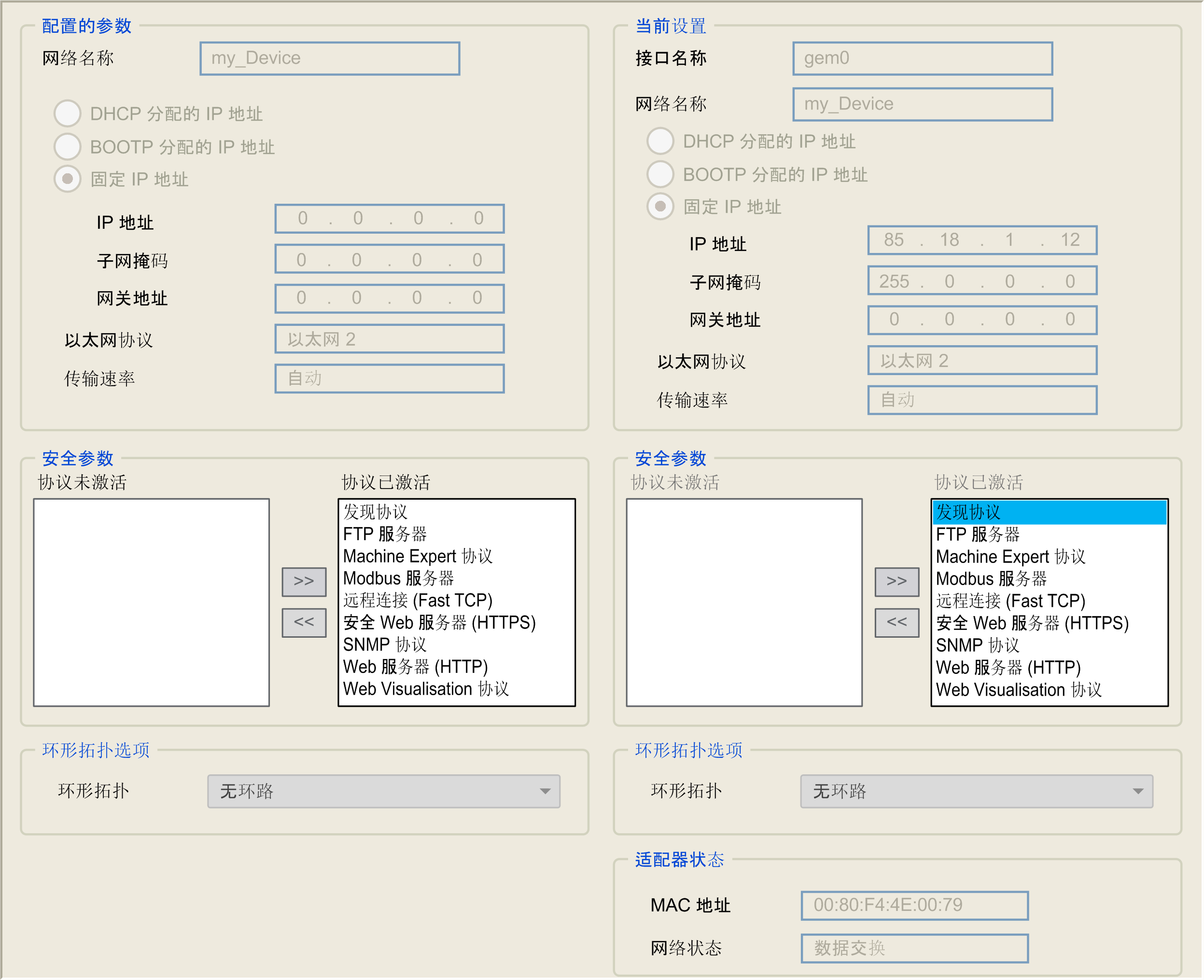

在设备树中，双击工业以太网端口节点。随即显示配置选项卡，例如：

注：在在线模式下，可以看到两个窗口。它们无法被编辑。在线模式下，可以看到配置的参数和环形拓扑选项窗口，具体取决于控制器型号。它们可以被编辑。

2

选择固定 IP 地址。

3

设置 IP 地址。

此 IP 地址在网络规划中使用。

4

选择子网掩码。

5

验证网关地址已被缺省设置为 0.0.0.0。

网关地址可将消息按规定路线发送至不在本地网络中的设备。

如果没有网关，则网关地址为 0.0.0.0。

6

选择安全参数复选框：

  • Web 服务器处于活动状态：在配置和维护阶段使用

  • FTP 服务器处于活动状态：被 FDR 服务使用

7

如果使用 DHCP 服务器分配 IP 地址，请选中 DHCP 服务器处于活动状态复选框。

有关详细信息，请参阅 IP 寻址方法。
