Modbus TCP 设置

概述

一旦设备已添加到 协议管理器，应使用其网络管理器或以太网服务选项卡来编辑网络规划。

Modbus TCP 设置

要配置在 Modbus TCP IOScanner 上添加的预定义从站设备，请执行以下步骤：

步骤

操作

1

在设备树中，双击 Modbus TCP 从站设备节点。

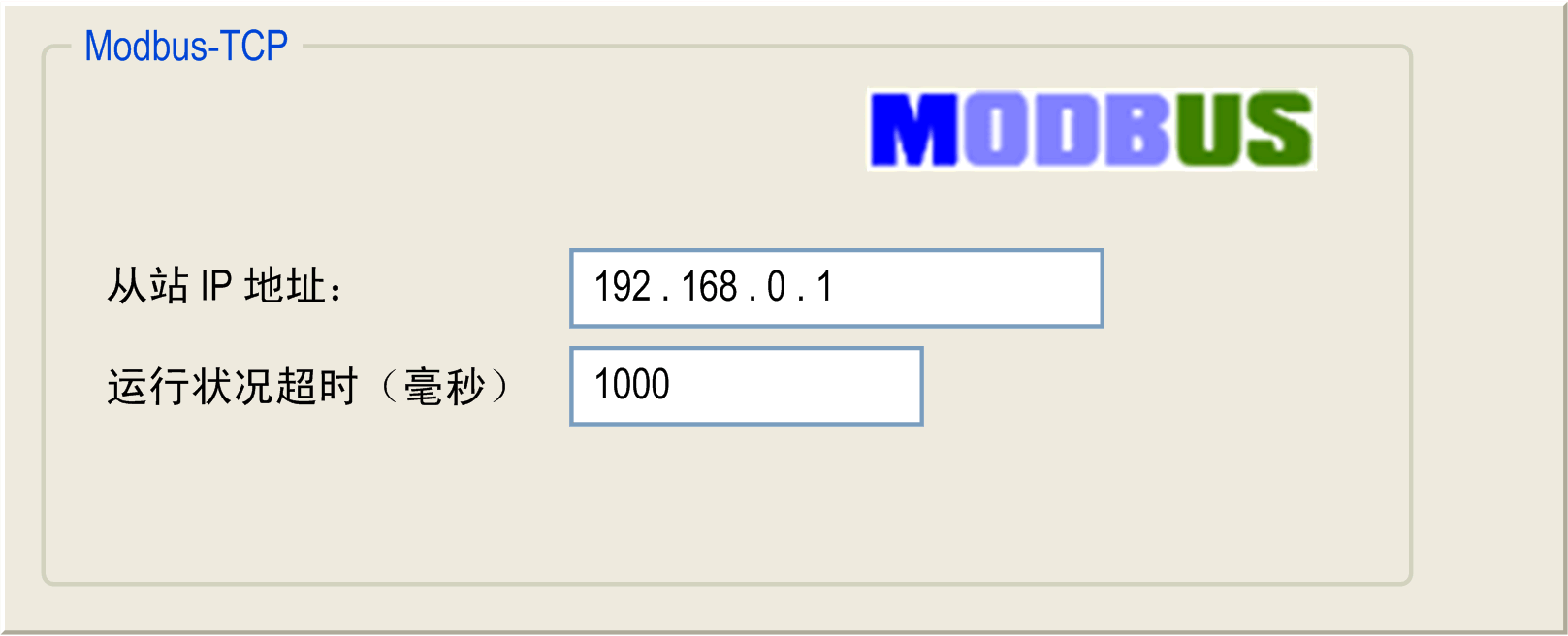

结果：将显示配置窗口：

2

输入从站 IP 地址值。

地址设置 值与在 协议管理器 中定义的值相同。

3

输入运行状况超时 (ms) 值（缺省值为 1000）。

该值表示 Modbus TCP IOScanner 的请求和来自从站的响应之间的延迟 (ms)。当运行状况超时结束时，关联的运行状况位值变为 0。运行状况位值可以在 IOScanner I/O 映射选项卡中或通过 Web 服务器 显示。运行状况超时适用于从站设备的通道。

4

对于包含高级设置的设备，可能需要一些其他设置：

  • 重复频率 (ms)：以 ms 表达的时间值。这表示两次传输请求之间的延迟。此值必须小于运行状况超时 (ms)。

  • 单元 ID：Modbus TCP 从站设备的单元 ID（缺省值为 255）。

请参阅设备类型管理器用户指南。
