Modbus TCP 循环数据交换配置

在设备树中，双击 Modbus TCP 从站设备。

结果：将显示配置窗口。

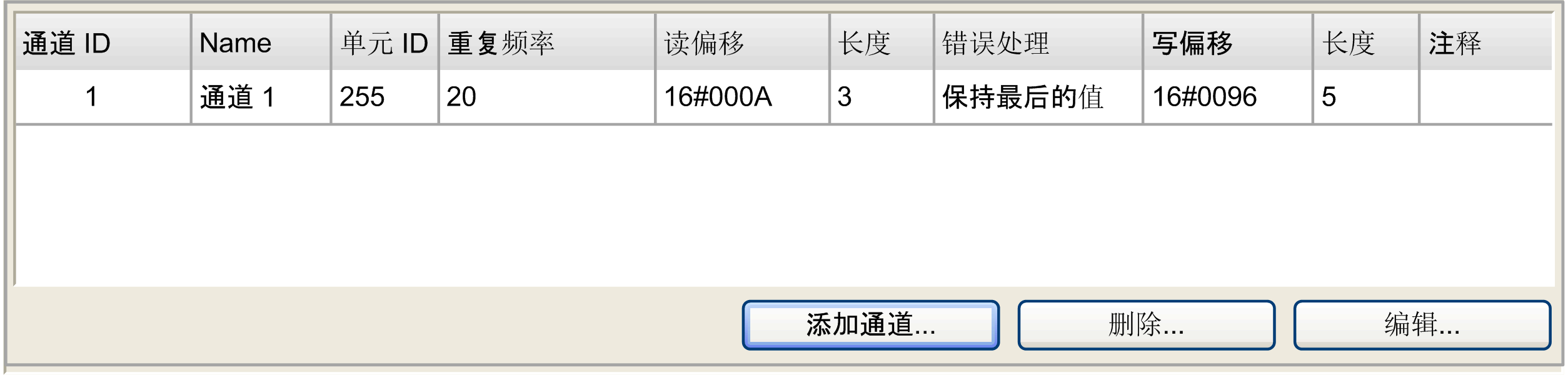

要删除非预定义通道，请选择该通道，然后单击删除。

要更改通道的参数，请选择该通道，然后单击编辑。

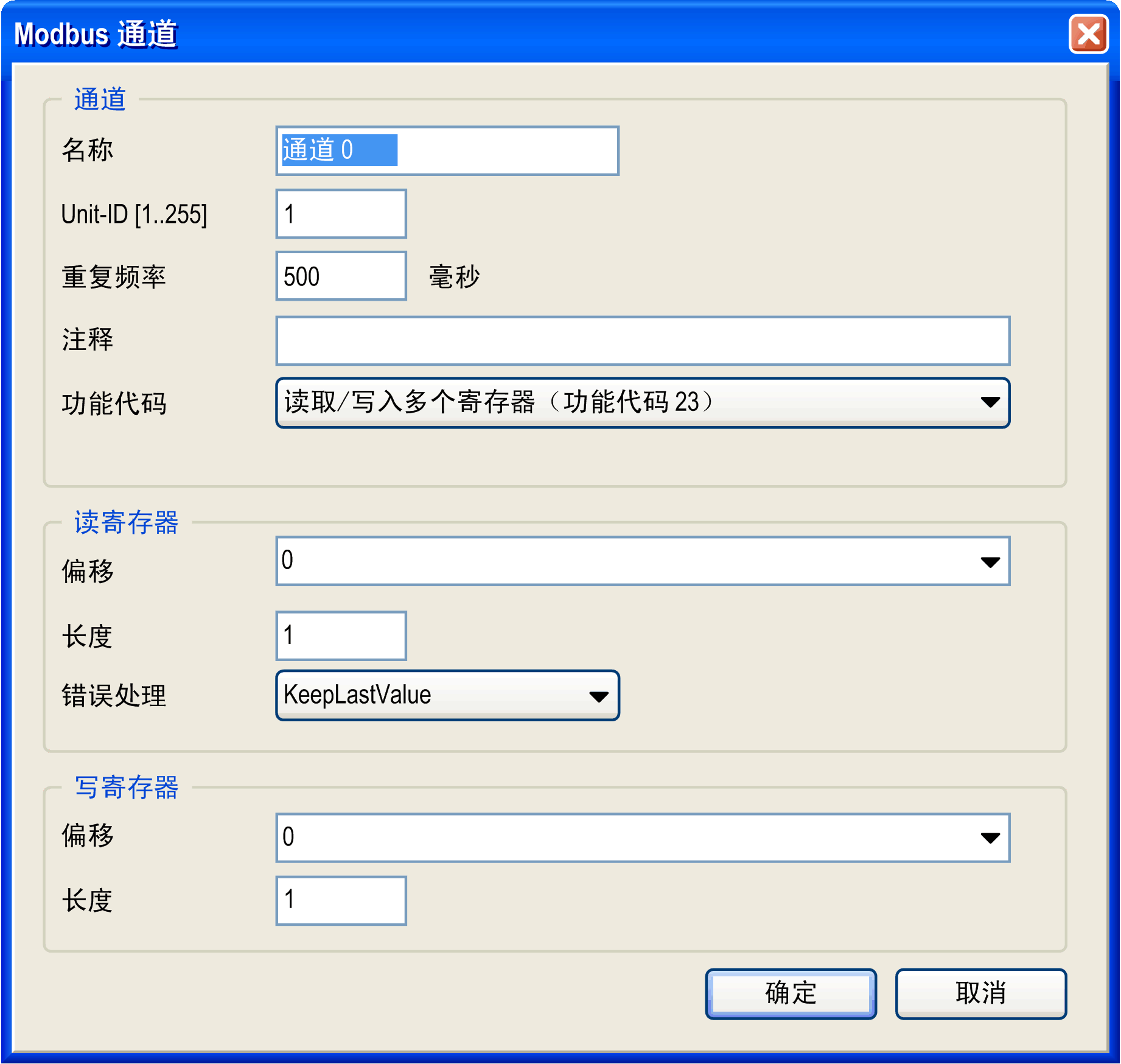

在通道区域中，可以定义以下内容：

• 名称：用于命名通道的可选字符串.

• 单元 ID [1..255]：Modbus TCP 从站设备的单元 ID ⁽¹⁾（缺省值为 255）。

• 重复频率：Modbus 请求的轮询间隔（缺省值为 20 ms）。

• 注释：可选字段，用于介绍通道。

• 功能代码：Modbus 请求的类型：

  • 读取/写入多个寄存器（功能代码 23）（缺省）。

  • 读取保持寄存器（功能代码 03）。

  • 写入多个寄存器（功能代码 16）。

在读取寄存器区域中，可以定义以下内容：

• 偏移：要读取的起始寄存器编号，范围是 0 到 65535。

• 长度：要读取的寄存器数量（取决于功能代码）。

• 错误处理：定义在通信中断时采用的故障预置值：

  • 保留最后一个值（缺省）将保留最后一个有效值.

  • SetToZero 将值复位为 0。

在写入寄存器区域中，可以定义以下内容：

• 偏移：要写入的起始寄存器编号，范围是 0 到 65535。

• 长度：要写入的寄存器数量（取决于功能代码）。

重复步骤 5 到 7 以创建用于定义与设备进行 Modbus 通讯的其他通道。对于每个 Modbus 请求，必须创建一个通道。

(1) 单元标识符与 Modbus TCP 设备一起使用，例如，这些设备由位于 Modbus TCP 转 Modbus RTU 网关上的若干 Modbus 设备组成。在这种情况下，单元标识符允许到达网关后面的设备的从站地址。缺省情况下，Modbus/TCP 功能设备将会忽略单元标识符参数。
