PTO（CN4，连续脉冲输出）连接

概述

PTO（连续脉冲输出，CN4）输出由 5 V 信号引出。受参数 PTO_mode 影响的是 ESIM 信号（编码器模拟）或逻辑实现的 PTI 输入信号（P/D 信号、A/B 信号、CW/CCW 信号）。PTO 输出信号可作为 PTI 输入信号用于另一台驱动器。信号电平符合 RS422，请参阅 PTO 输出 (CN4)。即使 PTI 输入信号是 24 V 信号，PTO 输出也会提供 5 V 信号。

可用

固件版本为 ≥V01.04 时可用。

电缆规格

屏蔽：	必须两端接地
双绞线：	必需
PELV：	必需
电缆结构：	8 * 0.14 mm² (8 * AWG 24)
最大电缆长度：	100 m (328 ft)

使用预装电缆来降低接线出错风险，请参阅附件和备件。

接线图

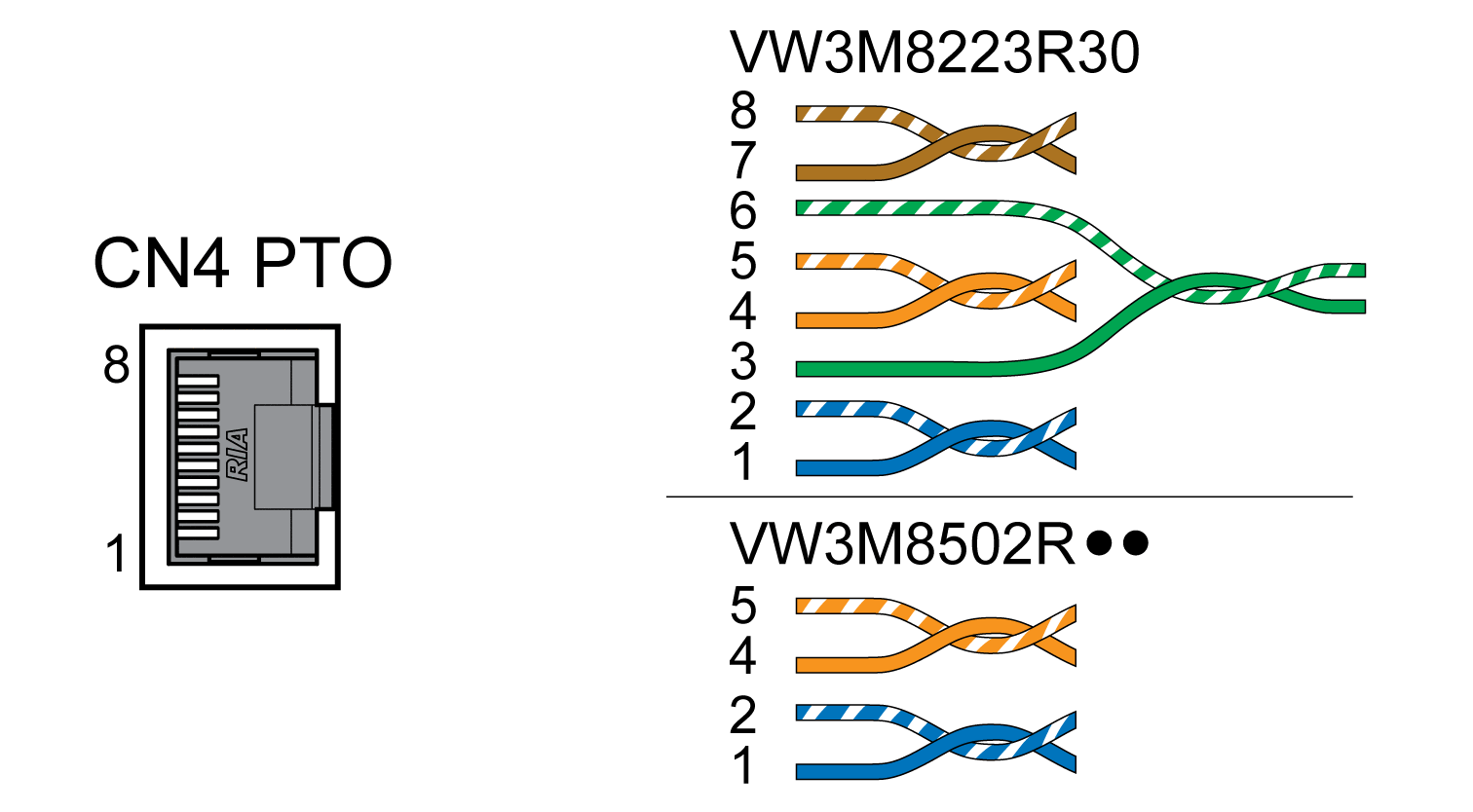

连续脉冲输出 (PTO) 接线图

针脚	信号	线对	含义
1	ESIM_A	2	ESIM 通道 A
2	ESIM_A	2	ESIM 通道 A，反转
4	ESIM_B	1	ESIM 通道 B
5	ESIM_B	1	ESIM 通道 B，反转
3	ESIM_I	3	ESIM 标志脉冲
6	ESIM_I	3	ESIM 标志脉冲，反转
7	PTO_0V	4	接地
8	PTO_0V	4	接地

PTO：逻辑实现的 PTI 信号

在 PTO 输出，输入信号 PTI 可再次输出，用以控制下一台驱动器（菊花链）。P/D 信号、A/B 信号或CW/CCW 信号类型的输出信号会受到输入信号的影响。PTO 输出提供 5 V 信号。

连接 PTO

将插接器插在 CN4 上。注意正确的插接器接线。
请确保插头锁紧装置已锁定在机壳上。
