FBD/LD/IL 工具箱

概述

FBD/LD/IL 编辑器具有工具箱，该工具箱提供可通过拖放操作插入编辑器窗口的编程元素。通过执行视图菜单中的工具箱命令，可打开工具箱。

工具箱取决于有元素可插入的当前活动的编辑器视图（请参阅插入命令的相应说明）。

元素按类别排序：常规（常规元素，例如网络、分配等）、布尔操作符、数学运算符、其他操作符（例如 SEL, MUX, LIMIT 和 MOVE）、功能块（例如 R_TRIG, F_TRIG, RS, SR, TON, TOF, CTD, CTU）、梯形图元素以及 POU（用户定义）。

POU 类别会列出所有在和 FBD/LD/IL 对象一样的应用程序下定义的 POU，该对象在编辑器中打开。如果 POU 属性中已分配有位图，则位图会显示在 POU 名称前。否则将使用用于指示 POU 类型的标准图标。在应用程序中添加或移除 POU 时，将自动更新该列表。

其他操作符类别在 SEL, MUX, LIMIT 和 MOVE 操作符之间包含转换占位符元素。您可将该元素拖放至网络的所需位置。将自动设置转换类型，具体取决于所需的插入位置类型。但是在某些情况下，无法自动确定所需的转换类型。在该情况下，请手动更改元素。

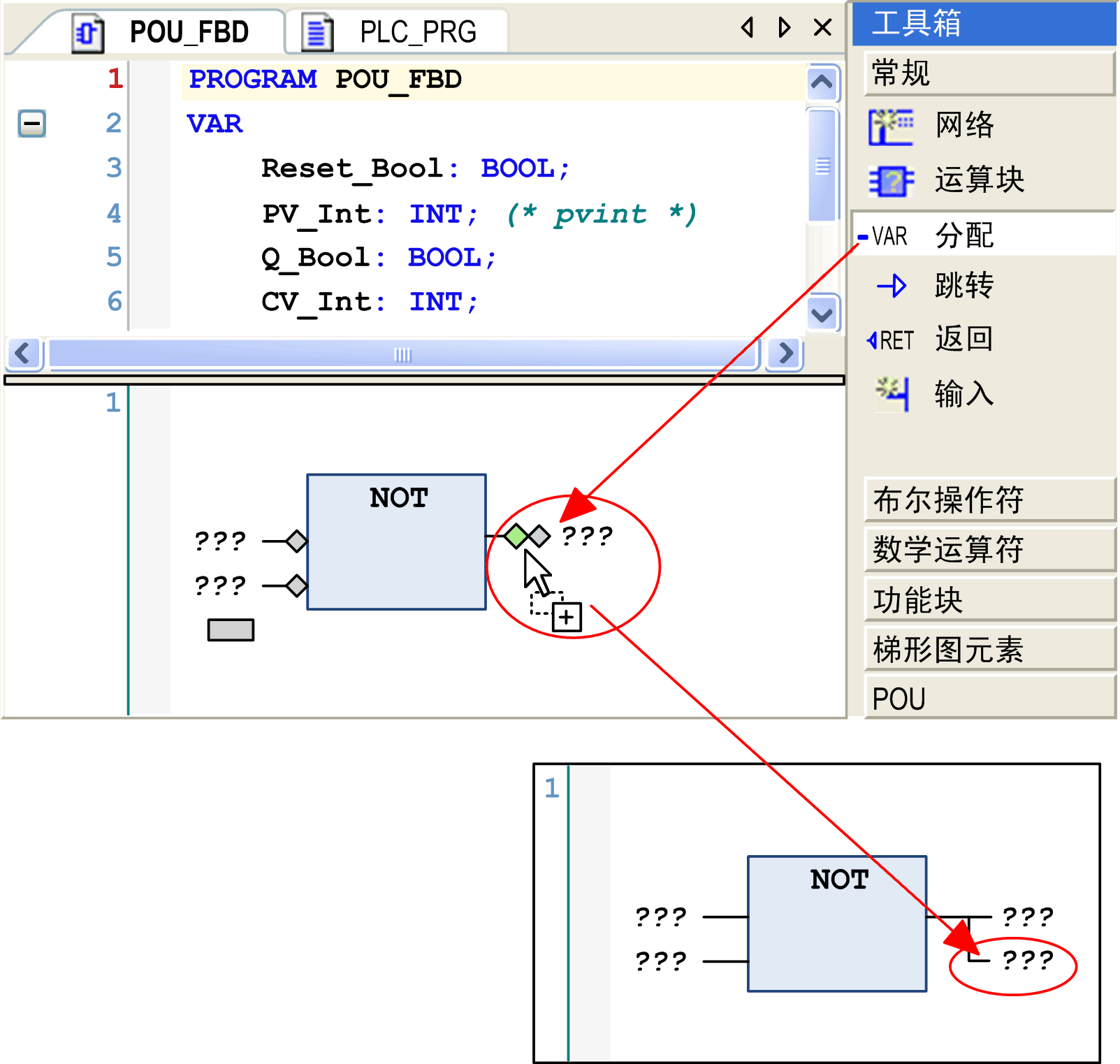

要展开类别文件夹，可单击显示相应类别名称的按钮。请参阅下图：类别常规已展开，其他类别处于折叠状态。该图显示了通过从工具箱拖放来插入分配元素的示例。

仅工具箱中的常规部分展开：

要在编辑器中插入元素，可通过鼠标单击在工具箱中选择元素，然后通过拖放将其置于编辑器窗口中。将用位置标识来指示可用的插入位置，只要元素在编辑器窗口上处于按住鼠标键时的拖动状态，就会一直显示该标记。最近的可用位置将亮起绿色。如果松开鼠标键，元素将在绿色位置插入。

如果在现有运算块元素上拖动运算块元素，新元素将替代旧元素。如果已分配输入和输出，它们会保持已定义状态，但是不会连接至新的元素运算块。
