FBD/LD/IL 中的网络
概述
网络是 FBD 或 LD 程序的基本实体。在 FBD/LD 编辑器中，网络在垂直列表中排列。通过序列网络编号在左侧指定每个网络，并且每个网络具有以下项目组成的结构：逻辑或算术表达式、程序、功能或功能块调用以及可行的跳转或返回指令
由于和 FBD 和 LD 编辑器共用编辑器基本构造，IL 编辑器也使用网络元素。如果最初在 FBD 或 LD 中进行对象的编程，然后转换至 IL，则网络将仍然存在于 IL 程序中。反之亦然，如果您开始在 IL 中进行对象的编程，您将至少需要 1 个网络元素，该元素可能包含所有指令，但是您也可使用其他网络来构造程序。
可选择向网络分配标题、注释和标签。
您可在 FBD、LD 和 IL 编辑器选项对话框中打开或关闭标题显示、注释字段和网络分隔符。如果激活了选项，在位于上边界正下方的网络中单击，可打开并编辑标题的字段。如需输入注释，可相应打开标题字段正下方的编辑字段。注释可为多行。按 ENTER 可插入断点。按下 CTRL + ENTER 可结束注释文本的输入。
网络注释在编辑器中是否显示以及显示的方式，可在 FBD、LD 和 IL 编辑器选项对话框中定义。
要添加之后可通过跳转寻址的标签，可使用命令。如果定义了标签，则会显示在标题和注释字段下面，如果没有标题和注释，则会直接显示在网络上边界下。

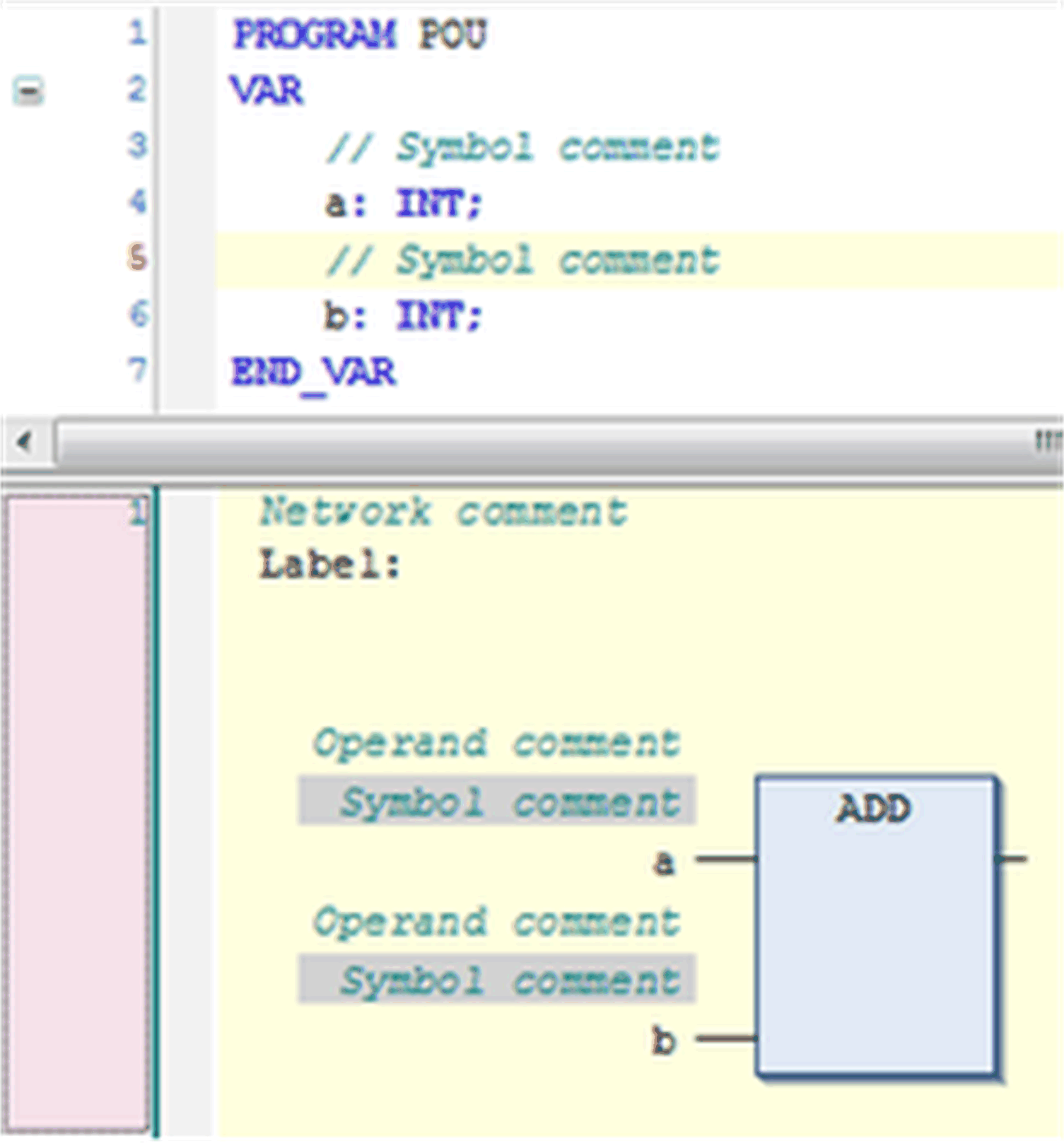

网络中的注释和标签
您可以将网络设置为注释状态。这表示没有处理网络，但是会将其作为注释显示和处理。为此，可使用命令。
在当前选择的网络上（光标位置 6），可应用用于复制、剪切、插入和删除的默认命令。
注： 右键单击（光标位置 6）标题、注释或标签将仅会选择该条目，而不是整个网络。因此执行默认命令不会影响网络。
要插入网络，可使用命令或从工具箱拖动它。也可通过在编辑器中拖放来复制或移动具有所有所属元素的网络。
您也可通过插入分支创建子网络。
