对 TM2 I/O 模块进行接线时必须遵守多项规则。
如果 模块具有一个以上完全相同的端子块或连接器，其中任何一个都可能被插入到任意插槽中。
尽管端子块、连接器与模块上配有指示标志，但仍有可能出现错误安装端子块或连接器以及接线不当的情况。
将连接器插入错误的插槽中可能导致应用程序出现意外行为和/或出现人身伤害的危险。
|
|
|
触电或意外的设备操作 |
|
将端子排连接至其指定位置。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
注意： 借助合适的标识方法，清楚地标识各个端子块和连接器，使其各有一个唯一标记。
|
|
|
存在电击、爆炸或电弧闪光危险 |
|
o在卸除任何护盖或门，或安装或卸除任何附件、硬件、电缆或接线之前，先断开所有设备（包括已连接设备）的电源连接，但设备的相应硬件指南中另有指定的特定情况除外。 o根据指示，在相应的地方和时间，务必使用具有合适额定值的电压感测设备来检测是否断电。 o更换并紧固所有护盖、附件、硬件、电缆与导线，并确认接地连接正确后再对设备通电。 o在操作本设备及相关产品时，必须使用指定电压。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
在对模拟量 I/O 模块接线时必须遵循以下规则：
oI/O 和通讯接线必须与电源接线分开进行。这 2 类接线不能在同一电缆管道内布设。
o验证操作条件和环境是否在规格值允许的范围内。
o所用导线的规格必须满足电压和电流要求。
o仅使用铜导线。
o对于模拟量、专用和/或快速 I/O，需使用屏蔽双绞线电缆。
o对于网络和现场总线（CANopen、串行、以太网），需要使用屏蔽双绞线电缆。
|
|
|
意外的设备操作 |
|
o对于以上指定的所有输入、输出和通讯类接线，均需使用屏蔽电缆。 o按相关文档的说明使电缆屏蔽层正确接地。 o将电源电缆与通讯和 I/O 电缆分开布线。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
有关更多详细信息，请参阅接地。

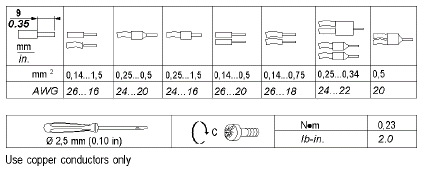

下表显示了用于可插拔螺钉端子块的电缆类型和线号：
如果扭矩超过上述指定限制可能会损坏端子螺钉或螺纹。
|
注意 |
|
设备无法操作 |
|
请勿使用超过为此端子指定的最大扭矩（牛米/磅-英寸）来拧紧螺钉端子。 |
|
不遵循上述说明可能导致设备损坏。 |
