Web 服务器

简介

TM3 总线耦合器 支持 Web 服务器，可用于访问诸如配置数据、模块状态、I/O 数据、网络统计数据、诊断信息等信息。

此外，Web 服务器 让您能够远程监控这些信息、总线耦合器网络和 I/O。

您可以通过 HTTPS（安全连接）访问 Web 服务器。不支持 HTTP（非安全连接）。

可以通过总线耦合器 USB 端口访问 Web 服务器。通过 Web 服务器 的网页不仅可以执行安装和控制，还可以诊断和监控应用程序。

使用提供 USB 端口的 PC 来藉由 Web 浏览器连接到 Web 服务器。

使用下列 Web 浏览器可以访问 Web 服务器：

  • Google Chrome（版本 ≥ 71）

  • Mozilla Firefox（版本 ≥ 64）

  • Microsoft Edge（版本 ≥ 42）

Web 服务器 让您能够远程监控总线耦合器及其应用程序，以便执行各种维护活动，包括修改数据和配置参数。执行远程控制前，请务必小心处理，以确保机器和过程的直接物理环境所处的状态不会给人员或财产带来安全风险。

 警告
意外的设备操作
  • 为 Web 服务器 定义一个安全密码，并且不允许未经授权人员或其他不符合资格的人员使用此功能。
  • 确保在从远程位置操作控制器时，本地有胜任且符合资格的观察者在场。
  • 试图调整数据、停止正在运行的应用程序或远程启动控制器之前，必须对它正在控制的应用程序和机器/进程完全了解。
  • 采取必要的预防措施，以确保您是按清晰的识别文档在控制器应用程序内和远程连接上操作目标设备。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
注： Web 服务器 只能由拥有授权且具备相应资质的人员使用。合格人员是指这样的人员：他们掌握了与机器的构造和运行以及应用程序及其安装控制的流程相关的知识和技能，并且接受过用于识别并避免可能发生的危险的安全培训。

Web 服务器 访问

您可以在Web 服务器维护/用户帐户上管理 维护 / 用户帐户 上的用户帐户。

如要访问 Web 服务器，请确保旋转开关处于地址设置位置。有关地址设置的更多信息，请参阅“Modicon TM3 总线耦合器 硬件指南”中的设置 CANopen 地址。

缺省情况下，用户名为 Administrator，密码为 Administrator。首次登录时，必须更改密码。

 警告
未经授权的数据访问
  • 尽量不要将设备或设备网络暴露于公共网络和互联网。
  • 立即将缺省密码更改为新的安全密码。
  • 切勿将密码分发给未经授权人员或其他不符合资格的人员。
  • 禁止未授权人员访问。
  • 使用额外的安全层，例如将 VPN 用于远程访问，并安装防火墙机制。
  • 定期并经常验证这些措施的有效性。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
注： 安全密码是没有共享或分发给任何未经授权人员的密码，而且不包含任何个人或其他明显易知的信息。而且，混合使用大小写字母和数字可以提供最大安全保护。密码长度应不少于十个字符。

复位密码

如要复位密码：

步骤

操作

1

使用 USB 端口连接到总线耦合器。

2

打开浏览器。

3

输入 IP 地址 90.0.0.1。

4

将任何旋转开关的位置转到任何其他位置。

结果： ERRLED 红灯闪烁。显示恢复用户帐户按钮。

5

单击恢复用户账户。

6

将更换后的旋转开关的位置转到其先前位置。

结果：不再显示恢复用户帐户按钮。

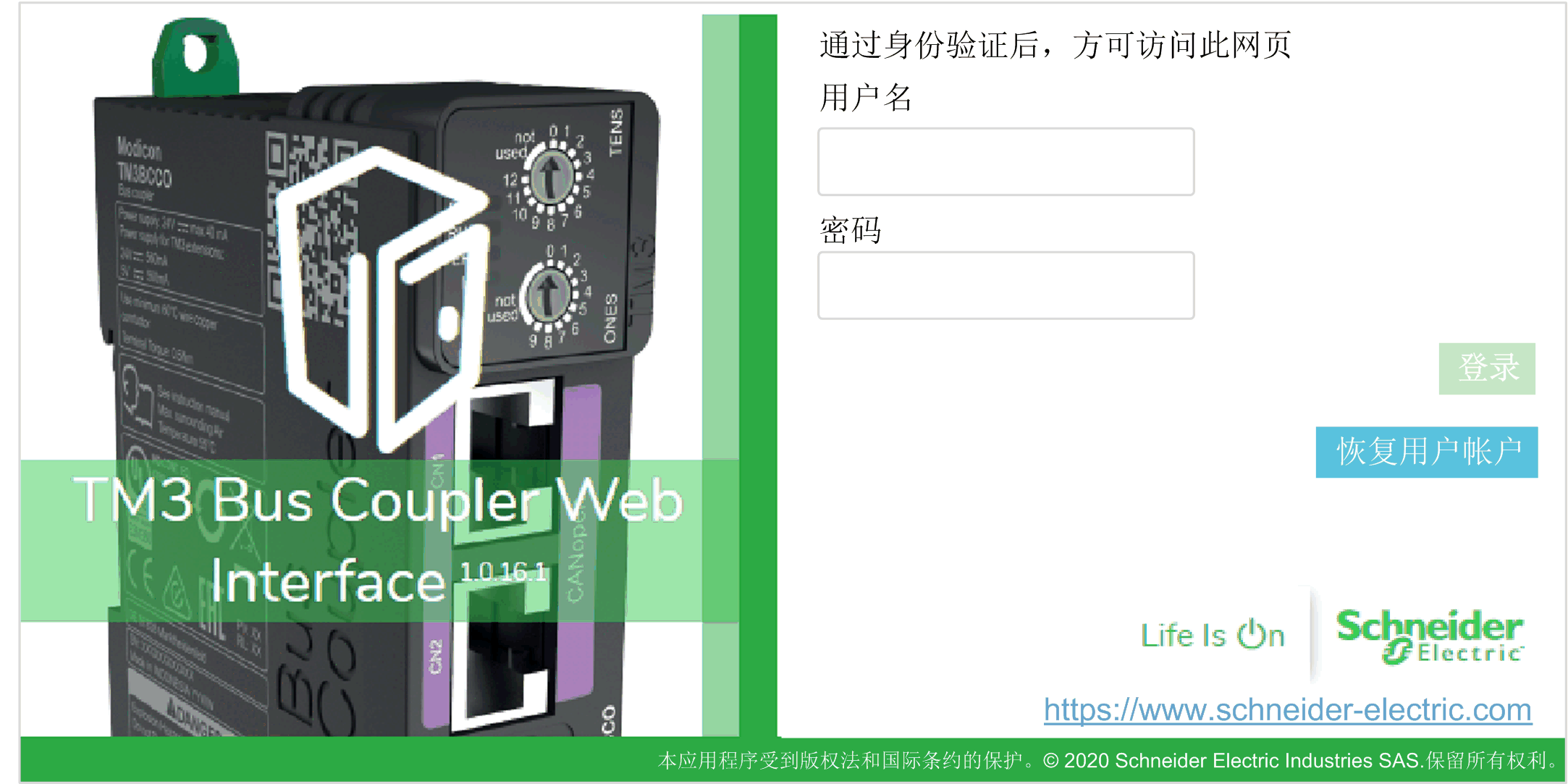

登录页

登录页是获得 Web 服务器 验证的入口。必须验证证书。如要访问下图所示的网站登录页，请在导航器中输入 IP 地址 90.0.0.1。如要登录到 Web 服务器，请输入用户名和密码，然后单击登录。

Web 服务器 包含以下页面：

注： 每次登录的超时会话为十分钟。在登陆后，若不执行任何操作，那么在单击任意按钮后，便会被重定向到登录页。您需要再次输入用户名和密码来登录，然后方可访问网页。

主页/设备概览

主页显示 TM3 总线耦合器 的产品详细信息。

主页的标识部分包含：

组件

描述

标识

供应商 ID

总线耦合器的供应商 ID

供应商名称

总线耦合器的供应商名称

产品 ID

总线耦合器的产品 ID

产品名称

总线耦合器的产品名称

产品型号

总线耦合器的产品型号

序列号

总线耦合器的序列号

定位设备

单击此按钮，可定位总线耦合器。总线耦合器的 LED 红灯闪烁数秒。

诊断页

诊断页显示总线耦合器的状态。

诊断页包含以下子页：

诊断 / 设备

状态部分显示总线耦合器状态的相关详细信息：

组件

描述

状态

上次停止的原因

显示总线耦合器上次停止的原因。

USB 端口

显示 USB 电缆是否连接到总线耦合器。

运行模式

显示总线耦合器的以下其中一种运行模式：

  • 空闲

  • CANopen

  • Web 接口

  • 正在更新固件

  • 超时

配置状态

显示总线耦合器的以下其中一种配置状态：

  • 未配置

  • 已配置

诊断 / CANopen

配置部分显示 CANopen 连接的状态：

组件

描述

波特率 (Kbit/s)

当前传输速度（千比特/秒）。

节点 ID

总线耦合器的从站地址。

统计信息部分显示总线耦合器的当前状态和最新错误消息：

组件

描述

设备状态

总线耦合器的当前 CANopen 状态。

最新错误

总线耦合器发布的最新 10 个 EMCY 错误代码。顶部显示最近的错误。时间戳为自启动后所经过的秒数。

监控页

监控页显示连接到 TM3 总线耦合器 的扩展模块。

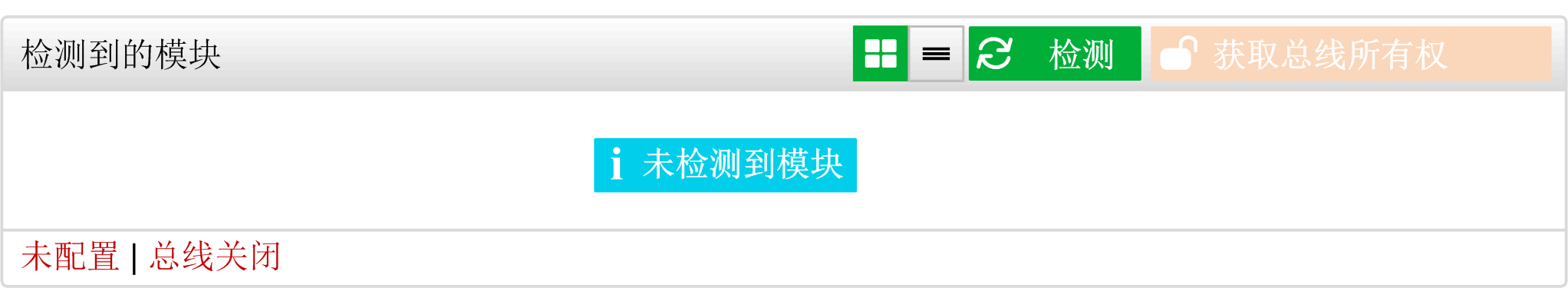

不含检测到的模块的监控页：

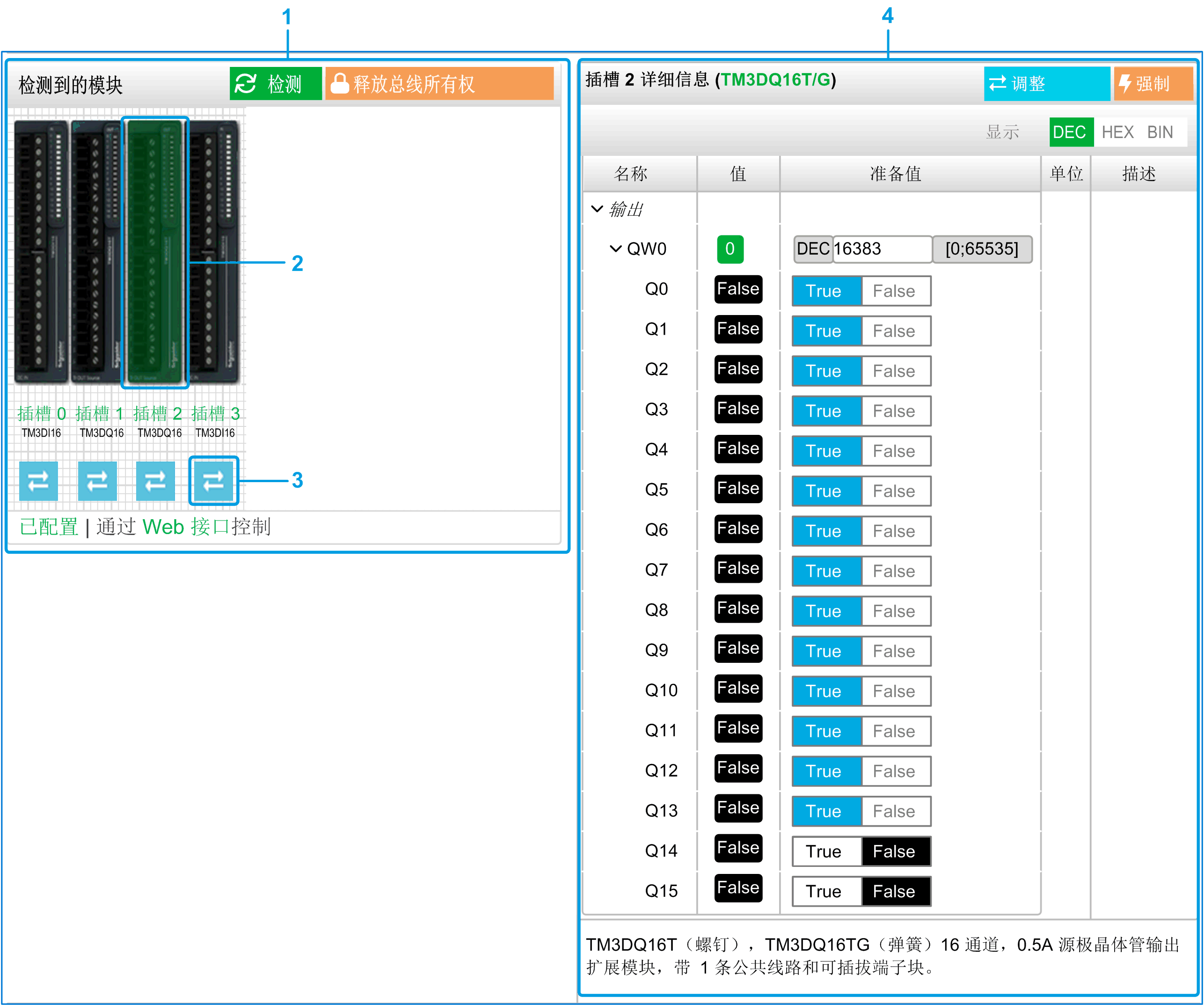

含模块和详细信息的监控页：

1 总线 Monitoring

2 选定模块

3 Reconcile 按钮

4 模块详细信息

监控页显示并描述总线耦合器检测到的所有模块，并让您能够：

  • 查看选定模块的状态（是否正在运行）和所使用的协议。

  • 读取输入或输出的值。

  • 单击强制，将值强制到输出。

  • 单击调整，识别模块。

组件

描述

检测

让您能够检测连接到总线耦合器的模块。

获取总线所有权

释放总线所有权

保留总线以便让您能够强制模块输出。在总线耦合器已配置且不受控制器控制时，可以单击此按钮。

结果：当处于获取总线所有权状态时，通知您 I/O 总线耦合器受到 Web 接口控制。您可以编辑输出值。

单击释放总线所有权，释放对 I/O 总线的控制。

模块详细信息

模块详细信息视图提供以下数据：

  • 模块名称和描述

  • 模块状态

  • 用于过滤 I/O 的过滤选项

  • 其 I/O 的列表

    这个 I/O 列表让您能够查看输入的实时值并写入输出的值。您也可以查看二进制、十六进制和十进制格式的值。

此视图具有显示按钮，用于修改显示值的格式。

输出强制

  1. 在启用了获取总线所有权的情况下，单击模块，可强制其输出。

  2. 在模块的 I/O 列表的准备值一列中，设置要为模块强制的输出值。

  3. 单击强制按钮。

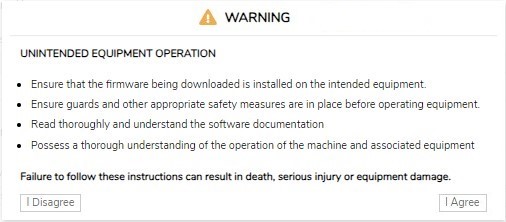

    结果：显示消息。

  4. 单击我同意，可确认修改并将其发送到总线耦合器。

    单击我不同意，可取消修改。

由于模块未被自动或正确识别，因此请单击调整按钮来识别模块。

维护页

维护页可用于查看和编辑总线耦合器的配置。

维护页包含以下子页：

维护 / 用户帐户

帐户管理

此子页让您能够输入登录密码，以便访问 Web 服务器：

组件

描述

帐户管理

选择要编辑的帐户

用户名

其中列出了以下用户帐户：

  • Administrator

    Administrator 帐户配置有预定义密码 (Administrator / Administrator)。首次连接后，修改预定义密码。

  • Operator

    此帐户缺省为禁用状态。

  • Viewer

    此帐户缺省为禁用状态。

注： 根据具体的帐户，您可以访问相应的网页。可访问的网页见下表。

已启用

如果帐户已启用，则此选项为选中状态。

帐户管理

提供帐户新密码

当前密码

输入用户帐户的当前密码。

新密码

为用户帐户输入密码。

注： 至少十个字符，至多 32 个字符，使用 a...z、A...Z、0...9 的字母数字字符。如要复位密码，请参阅复位密码。

确认新密码

再次为所选择的帐户输入密码。

应用

保存新密码。

下表介绍了因用户帐户而异的可访问页面：

网页

子页

Administrator

Operator

Viewer

主页

–

✓

✓

✓

监控

–

✓

✓

–

诊断

设备

✓

✓

✓

CANopen

✓

✓

✓

维护

用户帐户

✓

✓(1)

✓(1)

固件

✓

–

–

系统日志文件

✓

✓

–

CANopen

✓

–

–

(1) 您只能修改自己的用户帐户。

系统使用通知

此子页让您能够定义在登录时向用户显示的系统使用通知消息：

组件

描述

系统使用通知

已启用

选中后，可以定义登录时显示的消息。

消息

显示定义的消息。

复位

复位到缺省消息。

应用

应用您的更改。

维护 / 固件

固件子页显示 TM3 总线耦合器 的固件版本，可用于更新其固件：

组件

描述

当前固件

固件

固件版本

Web 接口

Web 服务器 版本

固件更新

选择新固件版本

选择

让您能够选择总线耦合器的新固件文件。

应用

让您能够应用新固件。

取消

取消固件修改。

注： 在 TM3 总线耦合器 与逻辑/运动控制器循环交换数据时，无法更新固件。为了确保总线耦合器未在交换数据，请参见监控。

更新总线耦合器固件：

步骤

操作

1

对总线耦合器断电。

2

确保旋转开关位置为地址设置位置，TENS 为 0，ONES 为 1。

3

将 USB 电缆连接到 PC，然后连接到总线耦合器。

4

对总线耦合器加电。

5

以 Administrator 身份登录到 Web 服务器。

6

在监控页中，确认总线耦合器当前未与控制器交换数据。

7

单击维护 > 固件。

8

单击选择，然后选择固件文件。

结果：将显示以下信息：

9

仔细阅读信息，如果您同意，单击我同意。

结果：在文件下载和验证结束后，会显示确认窗口。

10

单击是，关闭确认窗口，然后单击应用。

结果：在固件更新结束后，会显示一条消息，告知您固件更新是否成功完成。

注： 执行固件更新时，请勿断开总线耦合器的电源。如果在安装新固件时电源中断，则在下一次通电时可能需要等待几分钟，以便完成安装流程。在此之前，Web 服务器 可能无法访问。

维护 / 模块固件

模块固件子页显示固件版本和配置的模块，可用于更新其固件：

组件

描述

模块固件概览

插槽

模块的插槽号

参考

模块的型号

当前固件

模块的固件版本

模块固件管理

选择新固件版本

选择

让您能够选择模块的新固件文件。

注： 只能选择一个固件文件。总线上与所选固件对应的所有模块都会更新。

应用

让您能够应用新固件。

注： 在 TM3 总线耦合器 与逻辑/运动控制器循环交换数据时，无法更新固件。为了确保总线耦合器未在交换数据，请参见监控。

如要更新模块固件：

步骤

操作

1

对总线耦合器断电。

2

连接 USB 电缆。

3

对总线耦合器加电。

4

登录到 Web 服务器。

5

在监控页中，确认总线耦合器当前未与控制器交换数据。

6

单击维护 > 模块固件。

7

单击选择，然后选择固件文件。

结果：固件文件被选定。

8

单击应用。

结果：将显示以下信息：

9

仔细阅读信息，如果您同意，单击我同意。

结果：显示重启窗口。

10

单击是，然后继续。

结果：文件被验证并下载。TM3 总线耦合器 重启并显示确认消息。

11

显示确认消息后，断开总线耦合器（以及存在的 TM3XREC1 接收器模块）的电源。

12

恢复总线耦合器（以及存在的 TM3XREC1 接收器模块）的供电。

结果：模块固件已更新。

维护 / 系统日志文件

系统日志文件子页列出了日志文件。日志文件中的某些信息来自固件的内部交互，供 Schneider Electric 技术支持人员使用：

组件

描述

日志文件

选择一个或多个日志文件来下载

选择

让您能够选择一个或多个日志文件。

名称

显示日志文件的列表。

大小

显示日志文件的大小。

下载

让您能够下载日志文件。

维护 / CANopen

配置子页让您能够配置 TM3 总线耦合器 的速度：

组件

描述

速度 (kbit/s)

让您能够设置传输速度（千比特/秒）。您还可以使用旋转开关设置波特率。请参阅 Modicon TM3 总线耦合器硬件指南。

节点 ID

显示设备的从站地址值。

应用

保存配置设置。

注： 确认后，总线耦合器会自动复位，并将应用新速度。

取消

取消配置修改。
