附件

概述

本节介绍附件、电缆和 Telefast。

型号	描述	用途	数量
TMAT2MSET	一套 8 个可插拔螺钉端子块： 4 个可插拔螺丝端子块（间距 3.81 毫米），具有 11 个输入/输出端子 4 个可插拔螺丝端子块（间距 3.81 毫米），具有 10 个输入/输出端子	连接模块 I/O。	1
TMAT2MSETG	一套 8 个可插拔卡簧端子块： 4 个可插拔弹簧端子块（间距 3.81 毫米），具有 11 个输入/输出端子 4 个可插拔弹簧端子块（间距 3.81 毫米），具有 10 个输入/输出端子	连接模块 I/O。
NSYTRAAB35	端托架	有助于保障控制器或接收器模块及其扩展模块在顶帽截面导轨（DIN 导轨）上的安全。
TMAM2	安装套件	将控制器和 I/O 模块直接安装到平直的垂直面板上。
TM200RSRCEMC	屏蔽收线夹	安装接地并将接地连接到电缆屏蔽层。	25 个一组

有关顶帽型材导轨（DIN 导轨）的信息，请参阅顶帽截面导轨（DIN 导轨）。

型号	描述	详情	长度

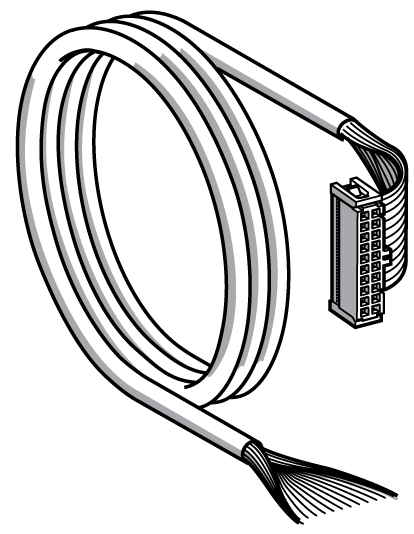

TWDFCW••K	带有用于 20 针连接器的自由线的数字量 I/O 电缆	一端配有 HE10/MIL20 连接器 (AWG 22 / 0.34 mm²) 的电缆。	3 或 5 米（9.84 或 16.4 英尺）

型号

描述

详情

长度

TWDFCW••K

带有用于 20 针连接器的自由线的数字量 I/O 电缆

一端配有 HE10/MIL20 连接器 (AWG 22 / 0.34 mm²) 的电缆。

3 或 5 米

（9.84 或 16.4 英尺）

下表列出了 TWDFCW••K 电缆的规格，该电缆带有用于 20 针连接器 (HE10/MIL20) 的自由线：

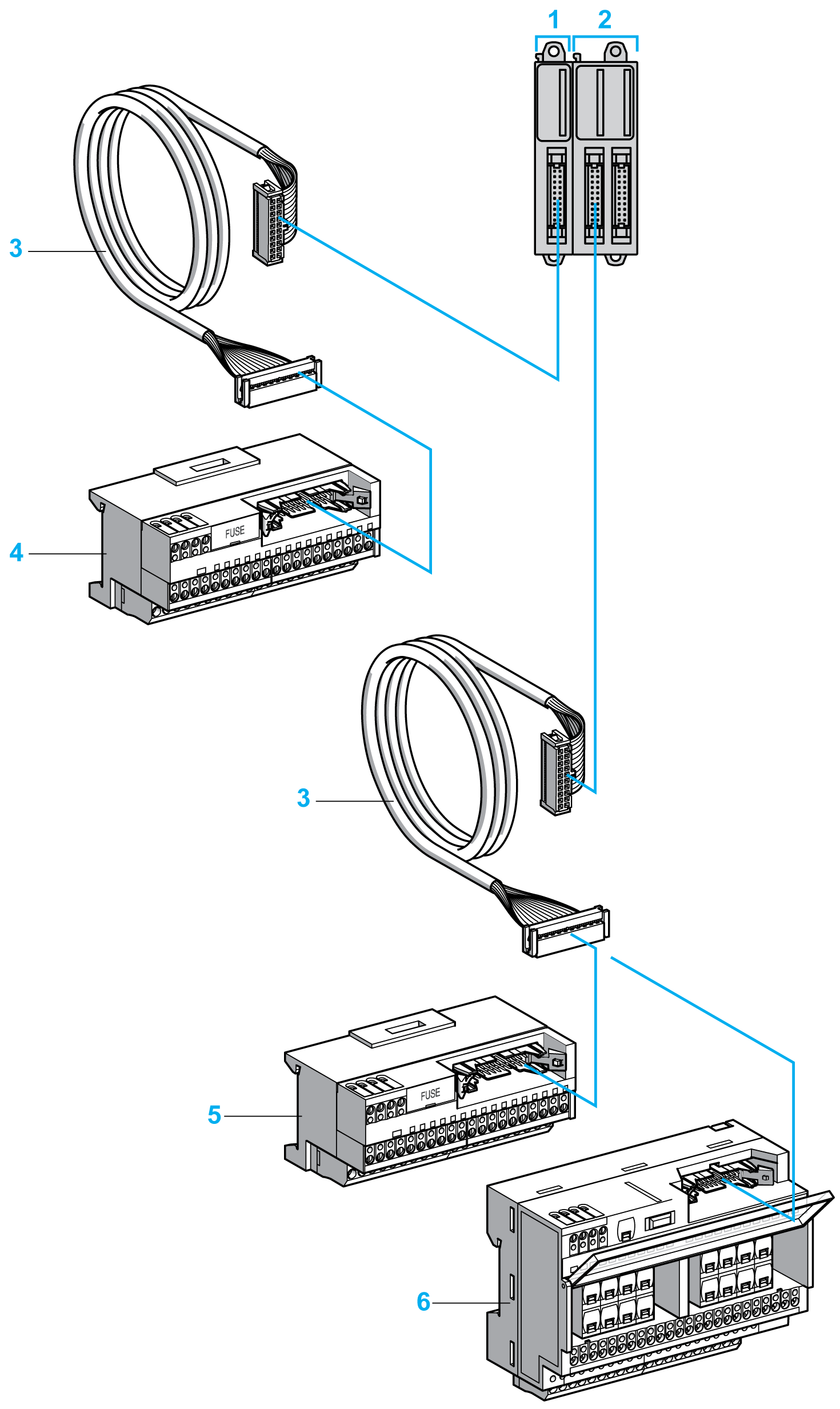

下图显示了 Telefast 系统：

1 TM3DI16K / TM3DI32K

2 TM3DQ16TK / TM3DQ32TK

3 在每一端均配备了 20 路 HE10/MIL20 连接器的电缆。

4 用于输入扩展模块的 16 通道子基板

5–6 用于输出扩展模块的 16 通道子基板。
