TM3DI16K 接线图
使用自由线电缆的接线图

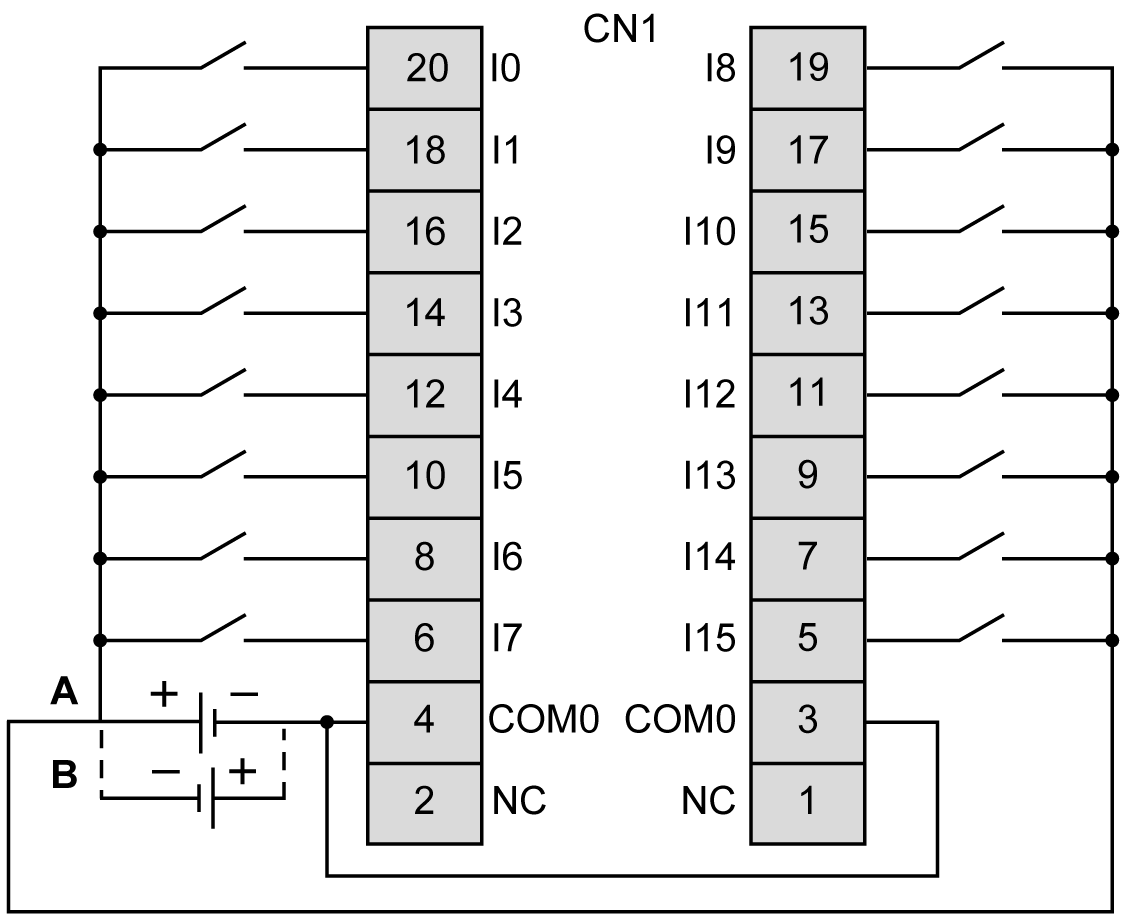

下图说明了输入、传感器及其公共端之间的连接：
COM0 端子在内部连接
A 漏型接线（正逻辑）
B 源型接线（负逻辑）
有关 24 Vdc 电源的信息，请参阅 DC 电源特征。
有关 TWDFCW••K 电缆颜色的详细信息，请参阅 TWDFCW••K 电缆描述。
下图说明了输入、传感器及其公共端之间的连接：
COM0 端子在内部连接
A 漏型接线（正逻辑）
B 源型接线（负逻辑）
有关 24 Vdc 电源的信息，请参阅 DC 电源特征。
有关 TWDFCW••K 电缆颜色的详细信息，请参阅 TWDFCW••K 电缆描述。
