TM3XTYS4 接线图

接线规则

请参阅接线最佳做法。

I/O 通道 RJ45 连接器

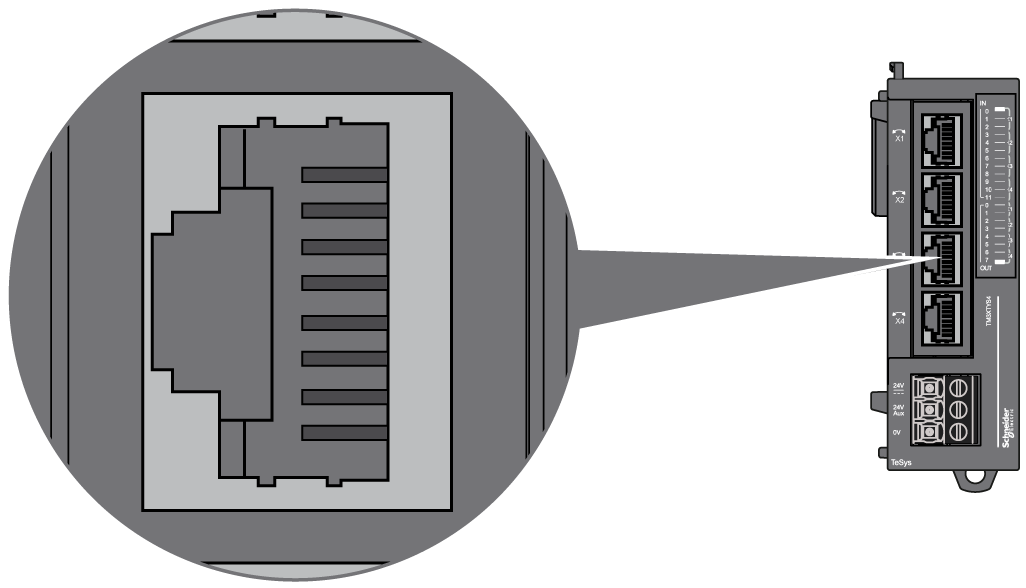

TM3XTYS4 模块配有 4 通道 RJ45 连接器：

引脚分配

下图和下表显示了通道 RJ45 连接器引脚分配：

引脚编号	名称	信号	描述
1	Output1	方向 1 控制	驱动电机的直接（向前）命令。
2	输出 2	方向 2 控制	驱动电机的反向（向后）命令。
3	0 V	–	–
4	输入 1	就绪	TeSys 选择器处于 ON 位置时激活
5	输入 2	运行	TeSys 电源触点关闭时输入激活。
6	N.C.	–	保留。不要连接。
7	输入 3	跳闸	当 TeSys 选择器处于 TRIP 位置时输入激活（仅适用于 TeSys U）。
8	24 Vdc 输入公共端	传感器公共端	输入 1、2 和 3（引脚 4、5 和 7）的电源

警告
	意外的设备操作请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

小心
	不兼容的设备 RJ45 连接器仅适用于与 TeSys RJ45 连接系统兼容设备间的链路。不遵循上述说明可能导致人身伤害或设备损坏。

DC 电源接线图

请参阅 DC 电源特性。
