物理描述

简介

本节介绍 TM3 专用扩展模块的物理特性。

TeSys 模块

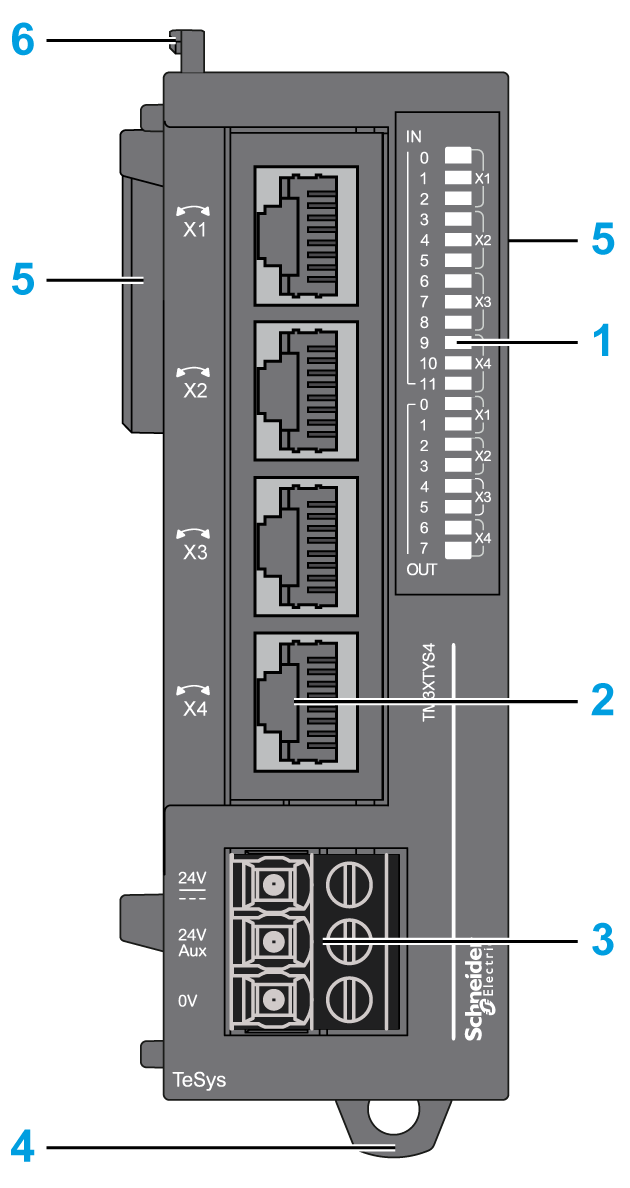

下图显示了 TM3XTYS4 扩展模块的主要元件：

下表描述上面显示的 TM3XTYS4 扩展模块的主要元件：

N°	描述	参考
1	用于显示 I/O 通道状态的 LED	–
2	TeSys RJ45 连接器	–
3	电源螺钉端子块	电源接线图
4	钩锁，用于 35 毫米（1.38 英寸）的顶帽型材导轨（DIN 导轨）	顶帽截面导轨（DIN 导轨）
5	TM3 I/O 总线的扩展连接器（每侧一个）。	–
6	用于连接原先模块的锁紧装置	–

高速计数模块

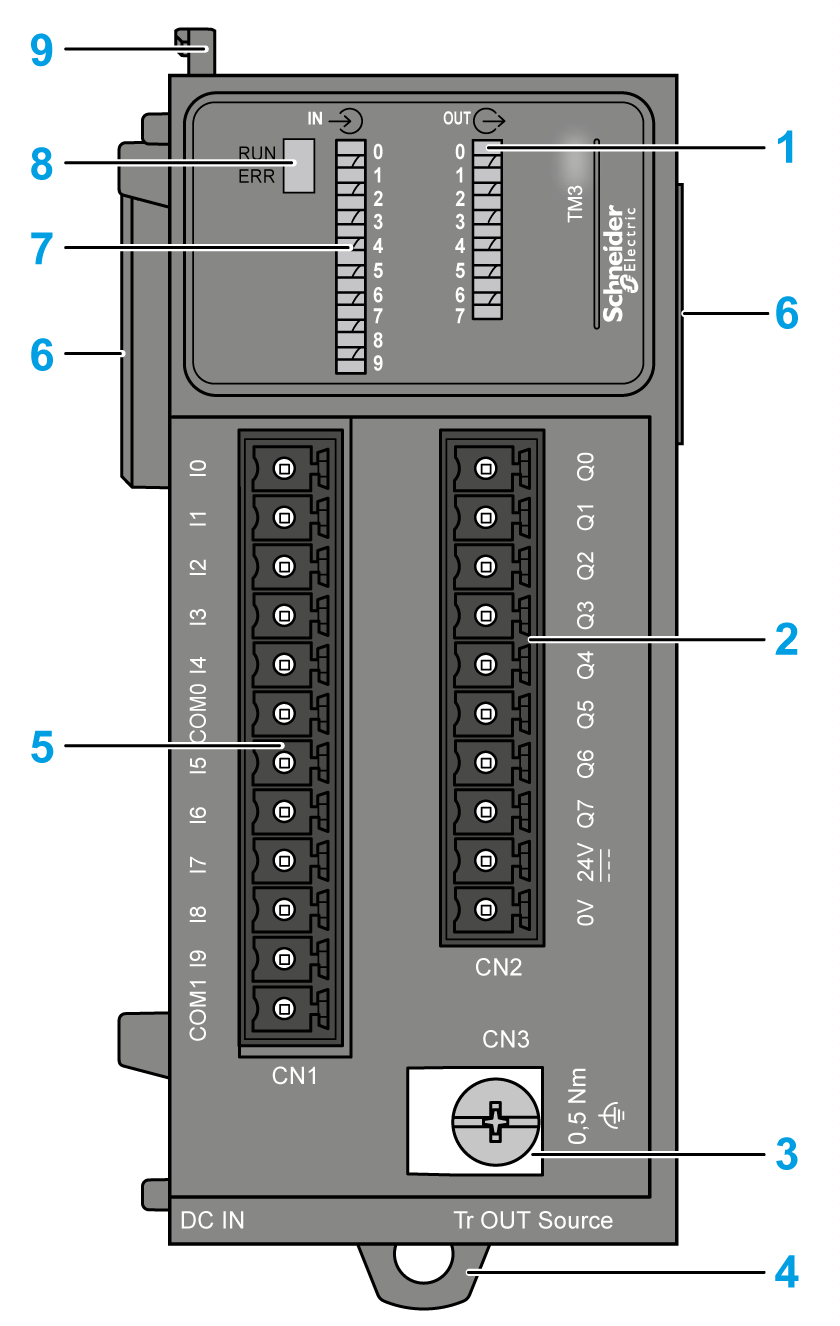

下图显示了 TM3X•HSC202• 扩展模块的主要元件：

下表描述上面显示的 TM3X•HSC202• 扩展模块的主要元件：

N°	描述	参考
1	用于显示输出通道状态的 LED	–
2	可插拔输出端子块（螺钉或卡簧）	接线最佳做法
3	功能性接地螺钉	TM3 专用 I/O 模块接地
4	钩锁，用于 35 毫米（1.38 英寸）的顶帽型材导轨（DIN 导轨）	顶帽截面导轨（DIN 导轨）
5	可插拔输入端子块（螺钉或卡簧）	接线最佳做法
6	TM3 I/O 总线的扩展连接器（每侧一个）。	–
7	用于显示输入通道状态的 LED	–
8	模块状态 LED	–
9	用于连接原先模块的锁紧装置	–
