控制器存储器结构

控制器存储器结构

简介

控制器存储器由两种类型的物理存储器组成：

o闪存中包含文件（应用程序、配置文件等）。

oRandom Access Memory (RAM) 用于执行应用程序。

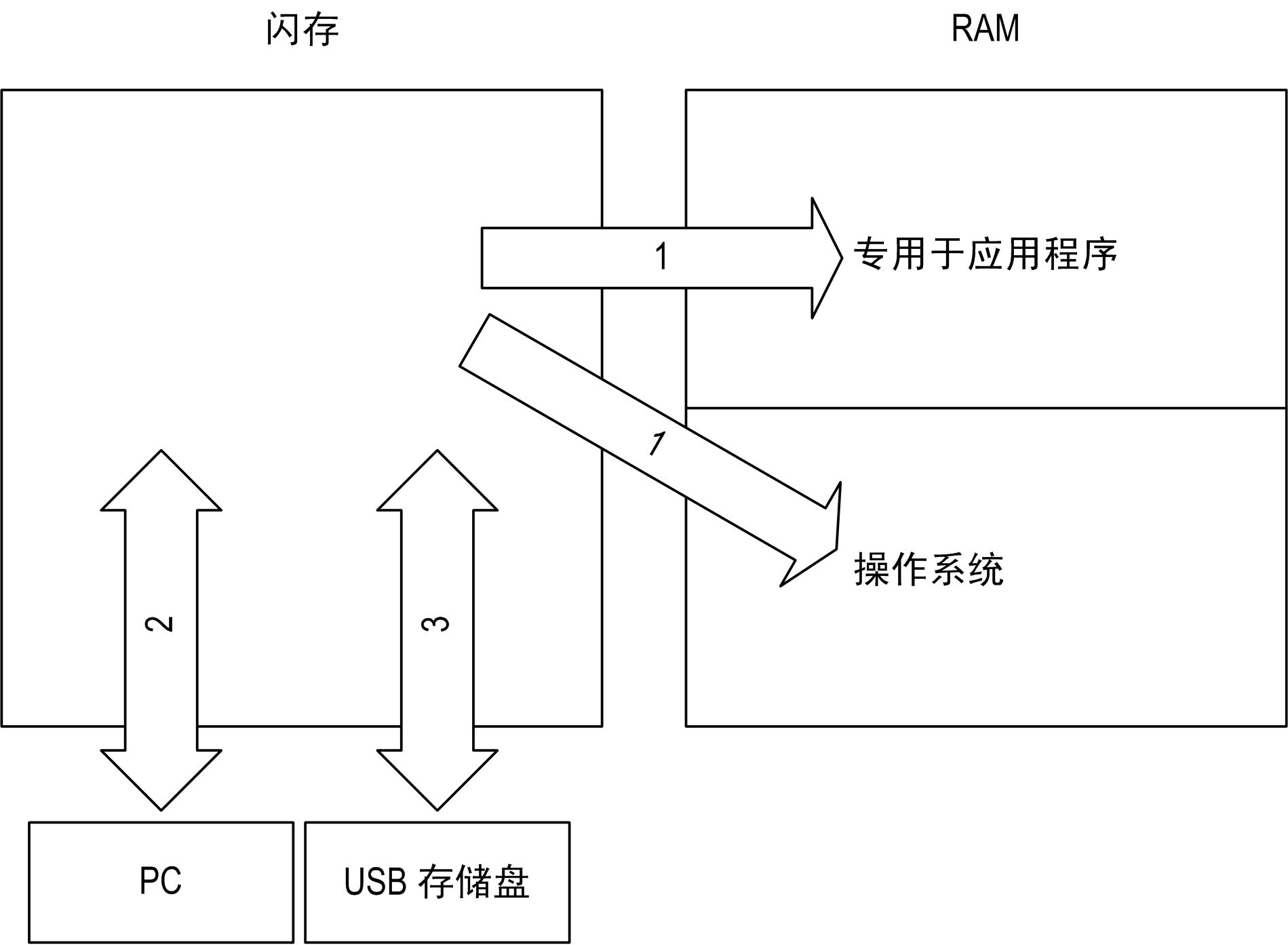

存储器中的文件传输


项目	控制器状态	文件传输事件	连接	描述
1	–	在电源接通和重新启动时自动启动	内部	从闪存将文件传输到 RAM。 RAM 的内容被覆盖。
2	除 INVALID_OS 之外的所有状态 ⁽¹⁾	由用户启动	以太网或 USB 编程端口	文件可通过以下途径传输： oWeb 服务器 oFTP 服务器 oController Assistant oEcoStruxure Machine Expert
3	所有状态	连接 USB 存储盘时由脚本自动启动	USB 主机连接	使用 USB 存储盘上载/下载。
(1) 如果控制器处于 INVALID_OS 状态，则闪存只能通过 USB 主机连接进行访问，且只能用于进行固件升级。

注意：修改闪存中的文件不会影响正在运行的应用程序。闪存文件的任何更改将在下次重启时生效。
