Presentazione del TM251MESE

Descrizione

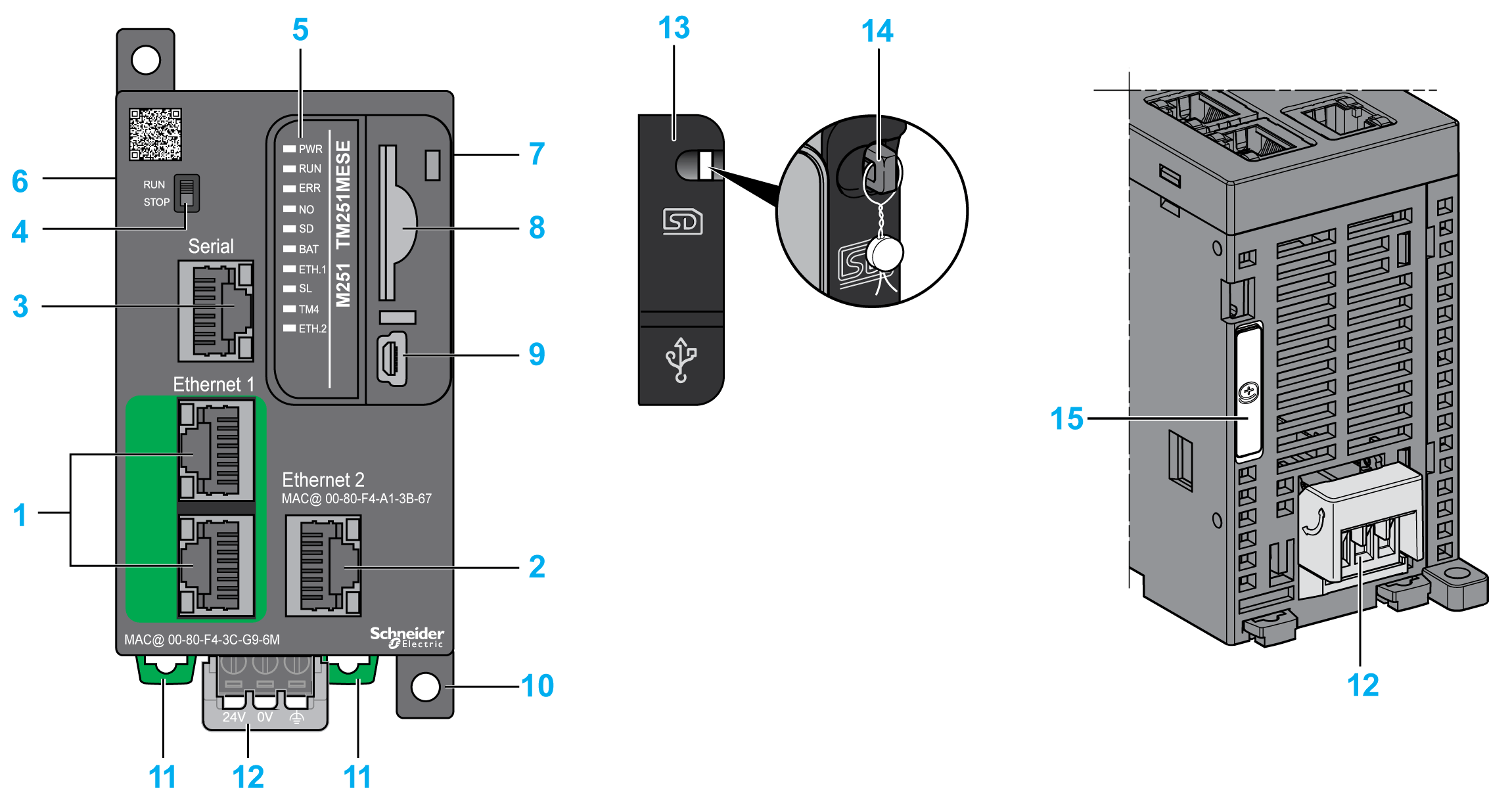

Questa figura mostra i diversi componenti del logic controller TM251MESE:

N°	Descrizione	Vedere
1	Switch Ethernet con due porte	Porta Ethernet
2	Porta Ethernet 2	Porte Ethernet
3	Porta linea seriale / Tipo RJ45 (RS-232 o RS-485)	Linea seriale
4	Interruttore Run/Stop	Run/Stop
5	LED di stato	LED di stato
6	Connettore del bus TM4	Moduli di espansione TM4
7	Connettore bus TM3/TM2	Moduli di espansione TM3
8	Slot della scheda SD	Scheda SD
9	Porta di programmazione USB mini-B per il collegamento dei terminali a un PC di programmazione (EcoStruxure Machine Expert)	Porta di programmazione USB mini-B
10	Dadi conici per montaggio su superficie piana	–
11	Aggancio per guida con sezione profilata top hat (guida DIN) da 35 mm (1,38 in)	Guida con sezione profilata
12	Alimentatore 24 Vcc	Caratteristiche dell'alimentatore CC e cablaggio
13	Coperchio di protezione (slot per SD card e porta di programmazione USB mini-B)	–
14	Gancio di chiusura (non incluso)	–
15	Supporto batteria	Orologio in tempo reale (RTC)

LED di stato

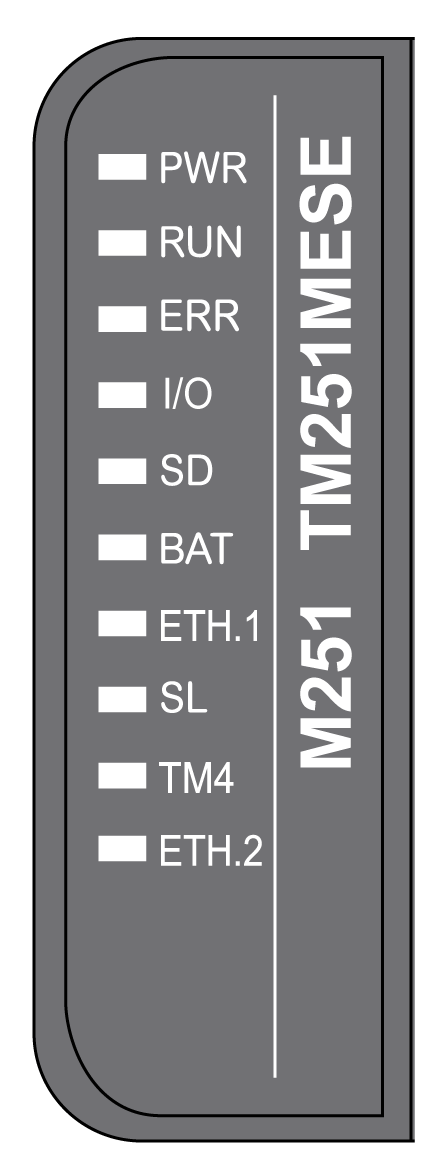

Questa figura mostra i LED di stato del modulo:

Nella tabella seguente vengono descritti i LED di stato del sistema:

Etichetta	Tipo di funzione	Colore	Stato	Descrizione
PWR	Potenza	Verde	Acceso	Indica che l'alimentazione è inserita.
PWR	Potenza	Verde	Spento	Indica che l'alimentazione è disinserita.
RUN	Stato della macchina	Verde	Acceso	Indica che il controller sta eseguendo un'applicazione valida.
			Lampeggiante	Indica che il controller ha un'applicazione valida che si trova in stop.
			1 lampeggio	Indica che il controller si è messo in pausa al BREAKPOINT.
			Spento	Indica che il controller non è programmato
ERR	Errore interno	Rosso	Acceso	Indica che è stato rilevato un errore del sistema operativo
			Lampeggio veloce	Indica che il controller ha rilevato un errore interno
			Lampeggio lento	Indica che è stato rilevato un errore non grave, se il LED RUN è illuminato, oppure che non è stata rilevata alcuna applicazione.
I/O	Errore di I/O	Rosso	Acceso	Indica errori del dispositivo sulla linea seriale, SD card, sul bus TM4, bus TM3, porta(e) Ethernet o porta CANopen.
SD	Accesso a SD card	Verde	Acceso	Indica che si sta eseguendo l'accesso alla SD card
BAT	Batteria	Rosso	Acceso	Indica che è necessario sostituire la batteria.
BAT	Batteria	Rosso	Lampeggiante	Indica che la carica della batteria è bassa.
ETH.1 ETH.2	Stato della porta Ethernet	Verde	Acceso	Indica che la porta Ethernet è collegata e l'indirizzo IP è definito.
			3 lampeggi	Indica che la porta Ethernet non è collegata.
			4 lampeggi	Indica che l'indirizzo IP è già in uso.
			5 lampeggi	Indica che il modulo è in attesa della sequenza BOOTP o DHCP.
			6 lampeggi	Indica che l'indirizzo IP configurato non è valido.
SL	Linea seriale	Verde	Lampeggiante	Indica lo stato della linea seriale
SL	Linea seriale	Verde	Spento	Indica l'assenza di comunicazione seriale
TM4	Errore sul bus TM4	Rosso	Acceso	Indica che è stato rilevato un errore sul bus TM4
TM4	Errore sul bus TM4	Rosso	Spento	Indica che alcun errore è stato rilevato sul bus TM4

NOTA: Tutti i LED lampeggiano quando il logic controller è stato identificato. Per ulteriori dettagli, vedere laEcoStruxure Machine Expert Guida alla programmazione.

Dimensioni

Questa figura rappresenta le dimensioni esterne del logic controller:
