现场总线接口 描述

简介

TM5 现场总线接口是 TM5 分布式 I/O 阀岛的第一个元件。

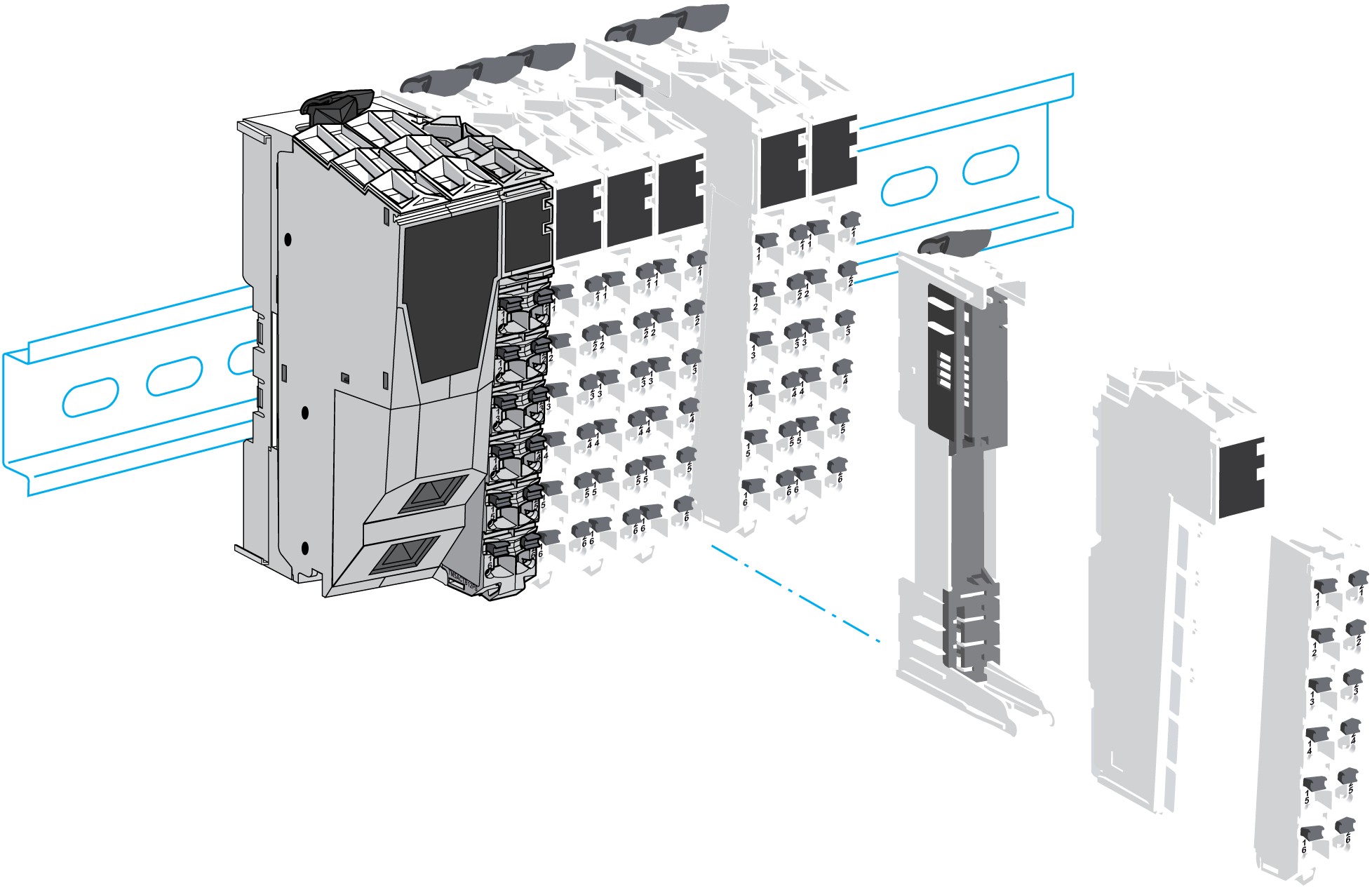

下图显示了 TM5 现场总线接口在分布式 I/O 阀岛中的位置：





现场总线接口概述

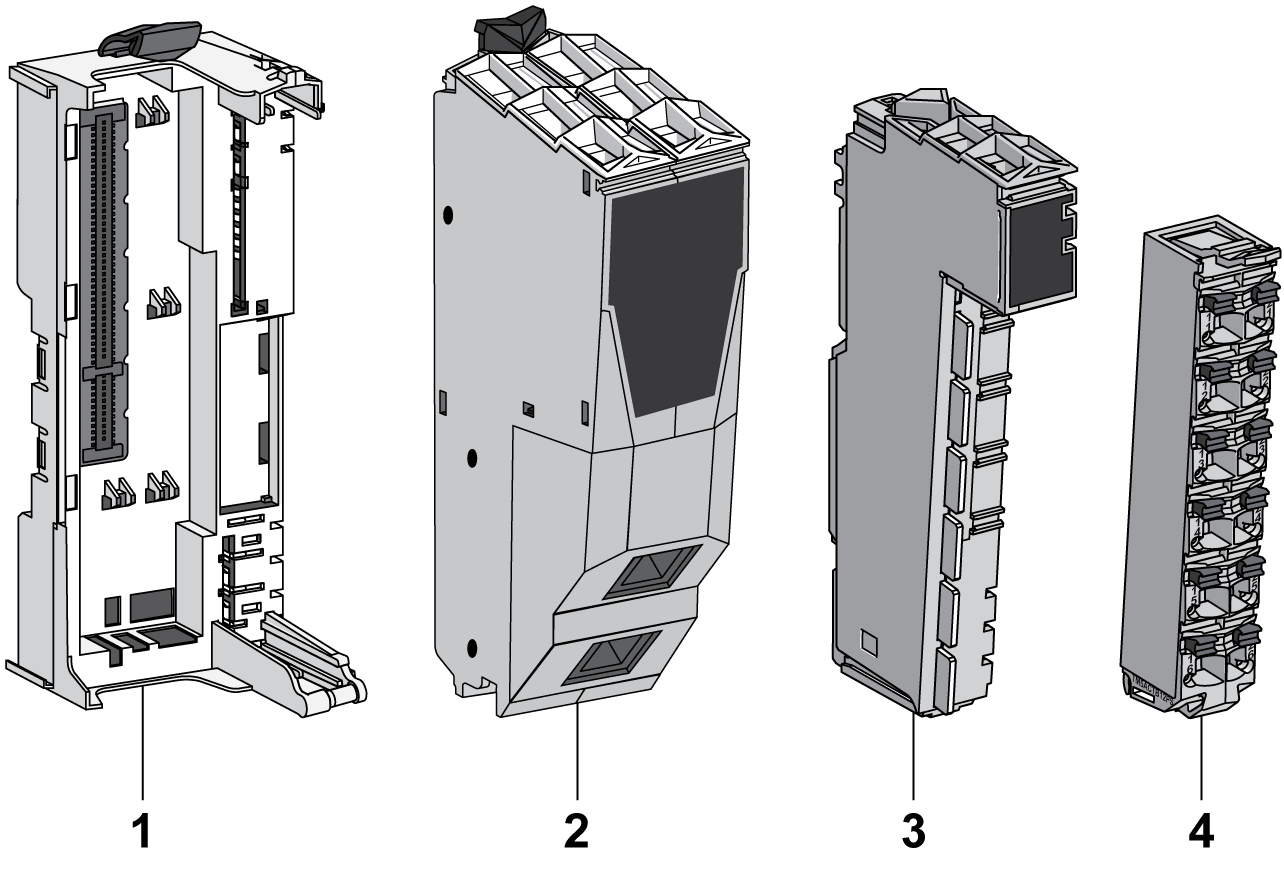

内置有配电功能的 TM5 现场总线接口由四个不同的部分组成，这些组成部分可以作为套件一起订购，也可以单独订购，如下所示：





现场总线接口总线基板描述

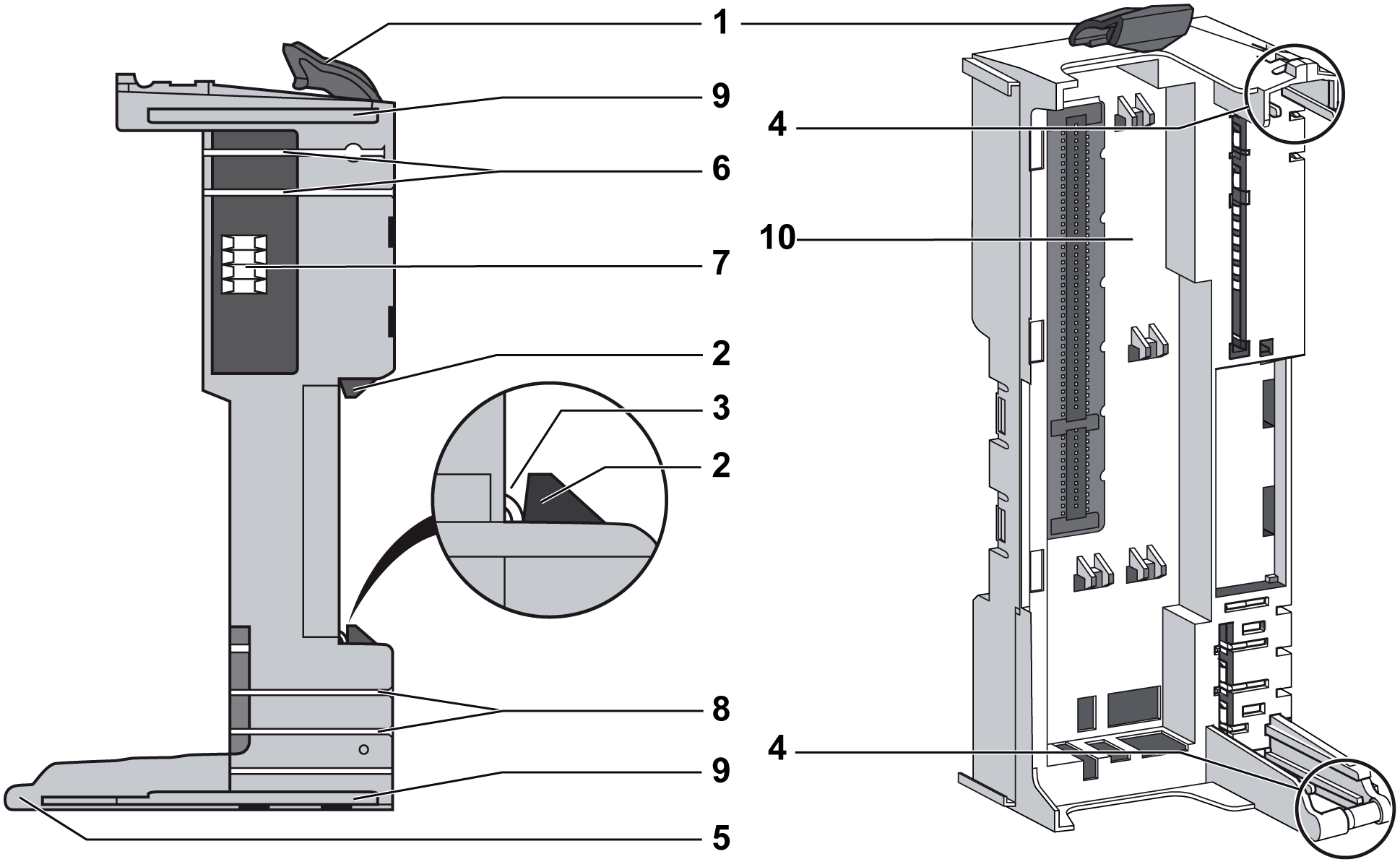

下图显示 现场总线接口总线基板的不同部分：



1   锁定杆

2   DIN 导轨锁定机制

3   DIN 导轨触点

4   IPDM 的装配导架

5   端子块的旋转轴

6   TM5 总线电源触点

7   TM5 总线数据触点

8   24 Vdc I/O 电源段触点

9   联锁导架

10   总线接口模块的插槽

下表提供了可用型号：

现场总线接口模块描述

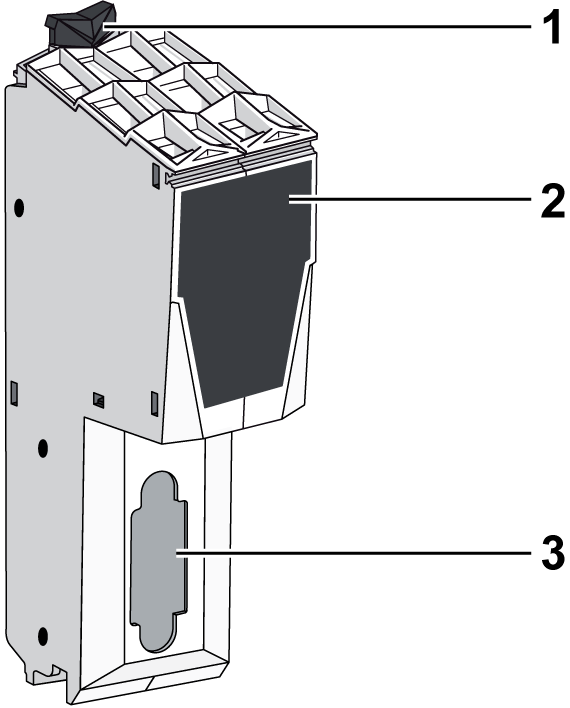

下图显示现场总线接口模块的正面视图：



1   锁定夹

2   正面视图

3   现场总线连接器

下表提供了可用型号：

注意： 现场总线的兼容性说明见 EcoStruxure Machine Expert 兼容性和迁移 - 用户指南。

接口配电模块 (IPDM)

下表提供了可用型号：

IPDM 分配的电源包含两个专用的电气电路：

端子块描述

下表提供了可用型号：

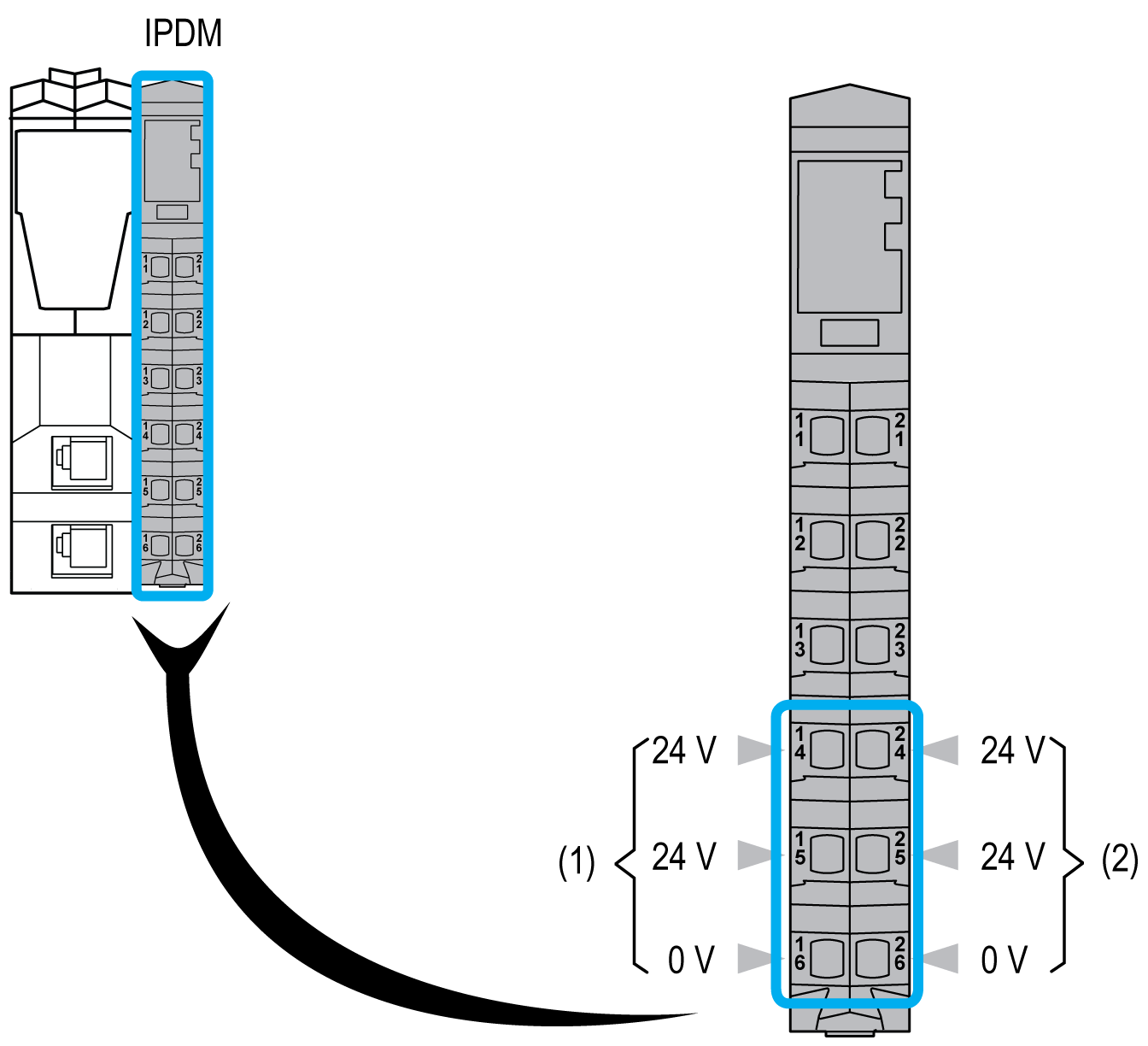

下图显示 IPDM 的端子块分配：



(1)   24 Vdc 主电源

(2)   24 Vdc I/O 电源段
