MC_Home

Descrizione funzionale

Questo blocco funzione porta l'azionamento alla posizione iniziale con le impostazioni di homing specifiche dell'azionamento.

Per le impostazioni dei parametri specifici di Homing, vedere la guida utente dell'azionamento.

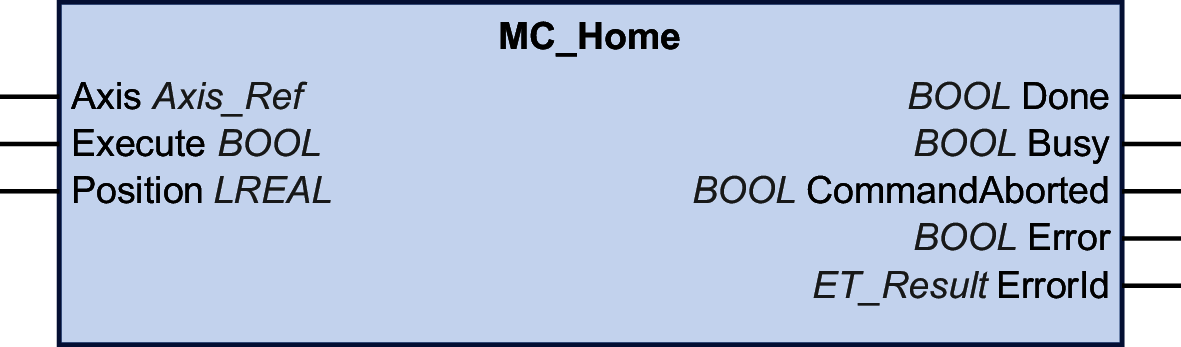

Rappresentazione grafica

Ingressi

Ingresso

Tipo di dati

Descrizione

Axis

Axis_Ref

Riferimento all'asse per cui deve essere eseguito il blocco funzione.

Execute

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

Un fronte di salita dell'ingresso Execute avvia il blocco funzione. Il blocco funzione continua a essere eseguito e l'uscita Busy è impostata a TRUE.

Un fronte di salita sull'ingresso Execute viene ignorato durante l'esecuzione del blocco funzione.

Position

LREAL

Campo valori: -2147483648...2147483647

Valore predefinito: 0

Posizione nel punto di riferimento in unità definite dall'utente.

Una volta completato correttamente il movimento verso riferimento, questo valore di posizione viene impostato automaticamente sul punto di riferimento.

Uscite

Uscita

Tipo di dati

Descrizione

Done

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

  • FALSE: l'esecuzione non è stata terminata o è stato rilevato un errore.

  • TRUE: esecuzione terminata senza errori rilevati.

Busy

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

  • FALSE: il blocco funzione non è in fase di esecuzione.

  • TRUE: il blocco funzione è in fase di esecuzione.

CommandAborted

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

  • FALSE: l'esecuzione non è stata interrotta.

  • TRUE: l'esecuzione è stata interrotta da un altro blocco funzione.

Error

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

  • FALSE: il blocco funzione è in esecuzione, nessun errore è stato rilevato durante l'esecuzione.

  • TRUE: è stato rilevato un errore nell'esecuzione del blocco funzione.

ErrorID

ET_Result

Questa enumerazione fornisce informazioni diagnostiche.
