Montaggio del motore

Osservazioni generali

Scariche elettrostatiche (ESD) sull'albero possono causare anomalie al sistema encoder e quindi provocare movimenti inattesi del motore, così come danni ai cuscinetti.

AVVERTIMENTO
	MOVIMENTO INASPETTATO IN CASO DI SCARICHE ELETTROSTATICHE Impiegare elementi conduttivi, come ad es. cinghie antistatiche o adottare altri provvedimenti appropriati per evitare cariche elettrostatiche prodotte dal movimento. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Se non vengono rispettate le condizioni ambientali consentite, sostanze estranee provenienti dall'esterno possono penetrare nel prodotto e causare movimenti inaspettati o danni materiali.

AVVERTIMENTO
	MOVIMENTO INATTESO Accertarsi che siano rispettate le condizioni ambientali. Evitare che le guarnizioni funzionino senza lubrificazione. Evitare in ogni caso la presenza di liquidi in corrispondenza della boccola albero. Proteggere gli anelli di tenuta albero e i passacavi del motore dal getto di un dispositivo di pulizia a pressione. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

MOVIMENTO INATTESO

Accertarsi che siano rispettate le condizioni ambientali.
Evitare che le guarnizioni funzionino senza lubrificazione.
Evitare in ogni caso la presenza di liquidi in corrispondenza della boccola albero.
Proteggere gli anelli di tenuta albero e i passacavi del motore dal getto di un dispositivo di pulizia a pressione.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Le superfici metalliche del prodotto possono raggiungere durante l'esercizio temperature superiori a 70 °C (158 °F).

AVVERTIMENTO
	SUPERFICI MOLTO CALDE Evitare il contatto diretto con le superfici molto calde. Non collocare nelle immediate vicinanze di superfici molto calde componenti infiammabili o sensibili al calore. Con un ciclo di funzionamento a carico massimo assicurarsi che la sottrazione di calore sia sufficiente. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

SUPERFICI MOLTO CALDE

Evitare il contatto diretto con le superfici molto calde.
Non collocare nelle immediate vicinanze di superfici molto calde componenti infiammabili o sensibili al calore.
Con un ciclo di funzionamento a carico massimo assicurarsi che la sottrazione di calore sia sufficiente.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Posizione di montaggio

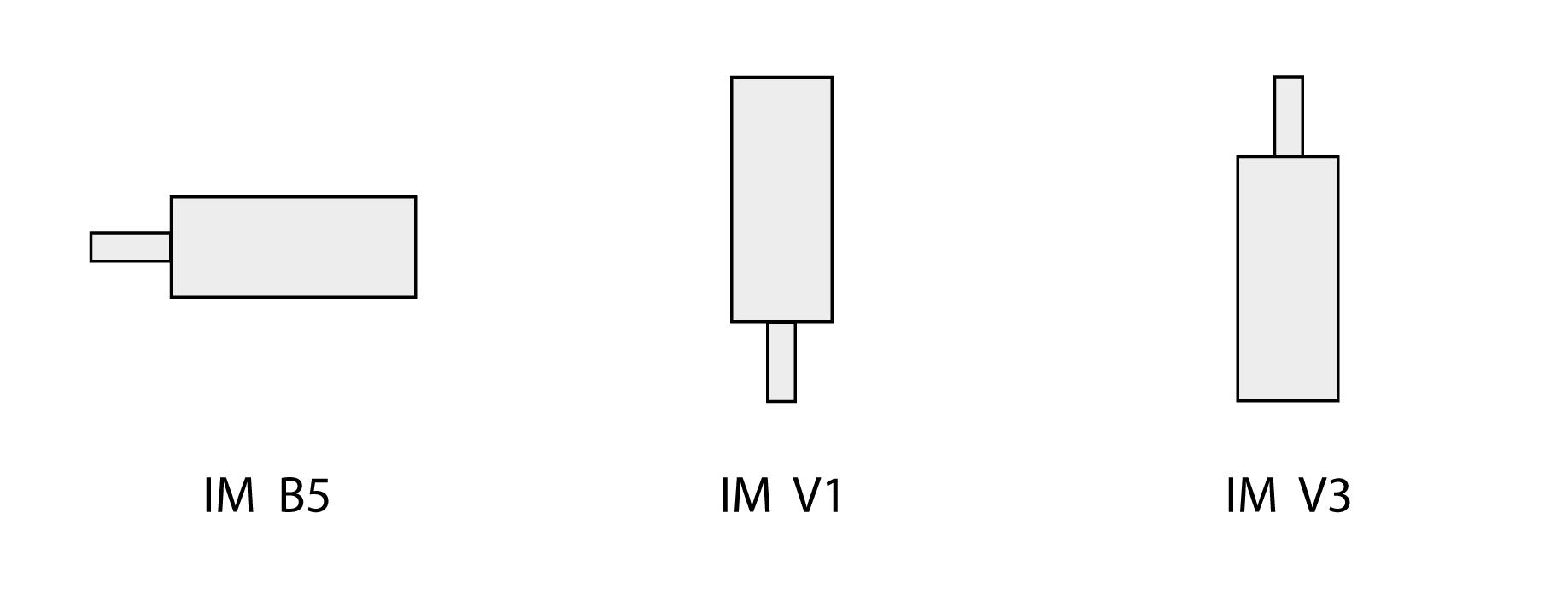

Le seguenti posizioni di montaggio sono definite in base alla norma IEC 60034-7 e ammesse:

Montaggio

Durante il montaggio del motore sulla superficie di montaggio occorre verificare che il motore sia orientato correttamente in senso assiale e radiale e che risulti uniformemente a contatto con la superficie. Tutte le viti di fissaggio devono essere serrate con la coppia di serraggio prescritta. Durante il serraggio delle viti di fissaggio non si devono produrre sollecitazioni meccaniche disomogenee. Per i dati, le dimensioni e i gradi di protezione (IP), vedere la sezione Dati tecnici.

Occhielli (solo SH3205)

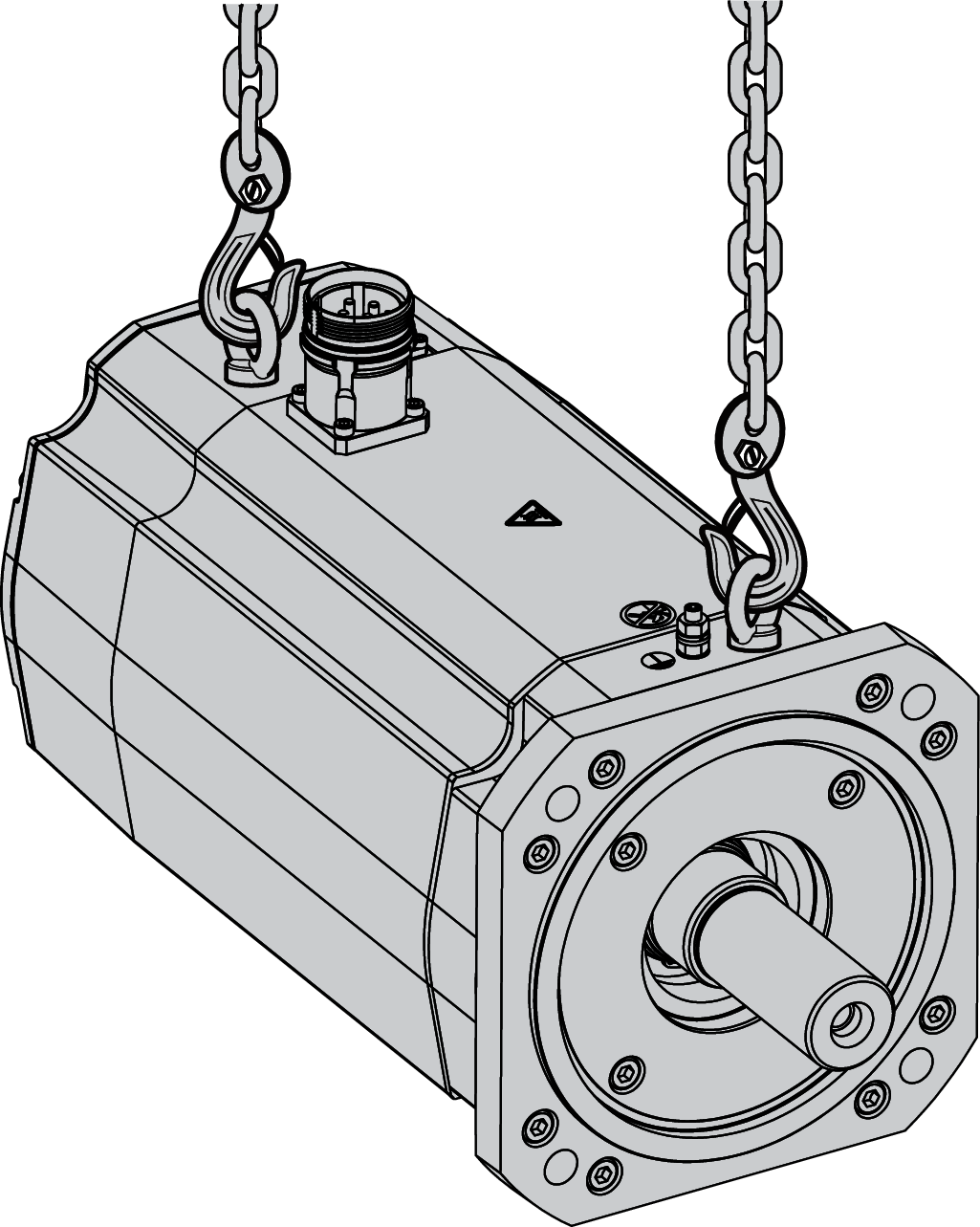

I motori sono dotati di occhielli. Utilizzare gli occhielli per sollevare e installare il motore.

Dopo l'installazione del motore, gli occhielli possono essere lasciati o rimossi. Se necessario rimuovere gli occhielli, ad esempio per ruotare il connettore.

Applicazione degli elementi di uscita

Gli elementi di uscita, come la puleggia e il giunto di accoppiamento, devono essere montati utilizzando strumenti e attrezzi adeguati. Il motore e l'elemento di uscita devono essere orientati esattamente in senso assiale e radiale. Un orientamento non corretto del motore e dell'elemento di uscita causa un andamento irregolare e quindi una maggiore usura.

Le forze assiali e radiali massime che agiscono sull'albero non devono superare i valori massimi di carico dell'albero specificati, vedere Dati specifici dell'albero.

Il superamento delle forze massime ammesse sull'albero motore provoca una rapida usura dei cuscinetti o la rottura dell'albero.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA CAUSATO DAL DANNEGGIAMENTO MECCANICO DEL MOTORE Non superare le forze assiali e radiali massime ammesse sull'albero motore. Proteggere l'albero motore da colpi. Durante la calettatura di componenti sull'albero motore, non superare la forza assiale massima ammessa. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA CAUSATO DAL DANNEGGIAMENTO MECCANICO DEL MOTORE

Non superare le forze assiali e radiali massime ammesse sull'albero motore.
Proteggere l'albero motore da colpi.
Durante la calettatura di componenti sull'albero motore, non superare la forza assiale massima ammessa.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
