Aufbau des Demoprojekts

Aufrufe

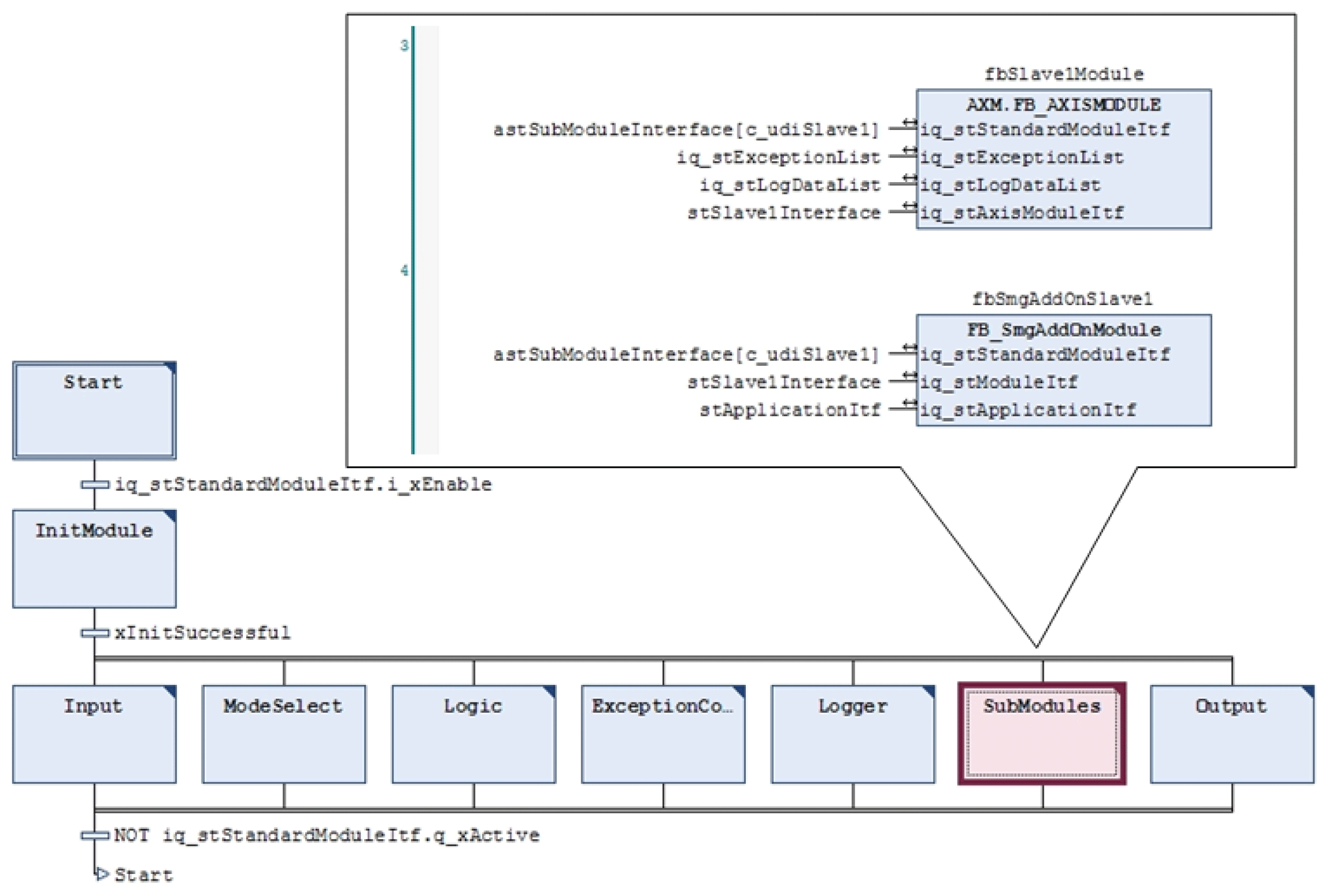

Aufruf des Funktionsbaustein FB_SmgAddOnModule

Der Aufruf des AxisModule und des FB_SmgAddOnModule erfolgt in der Aktion SubModules des Equipmentmoduls SR_SmgAddOnModule.

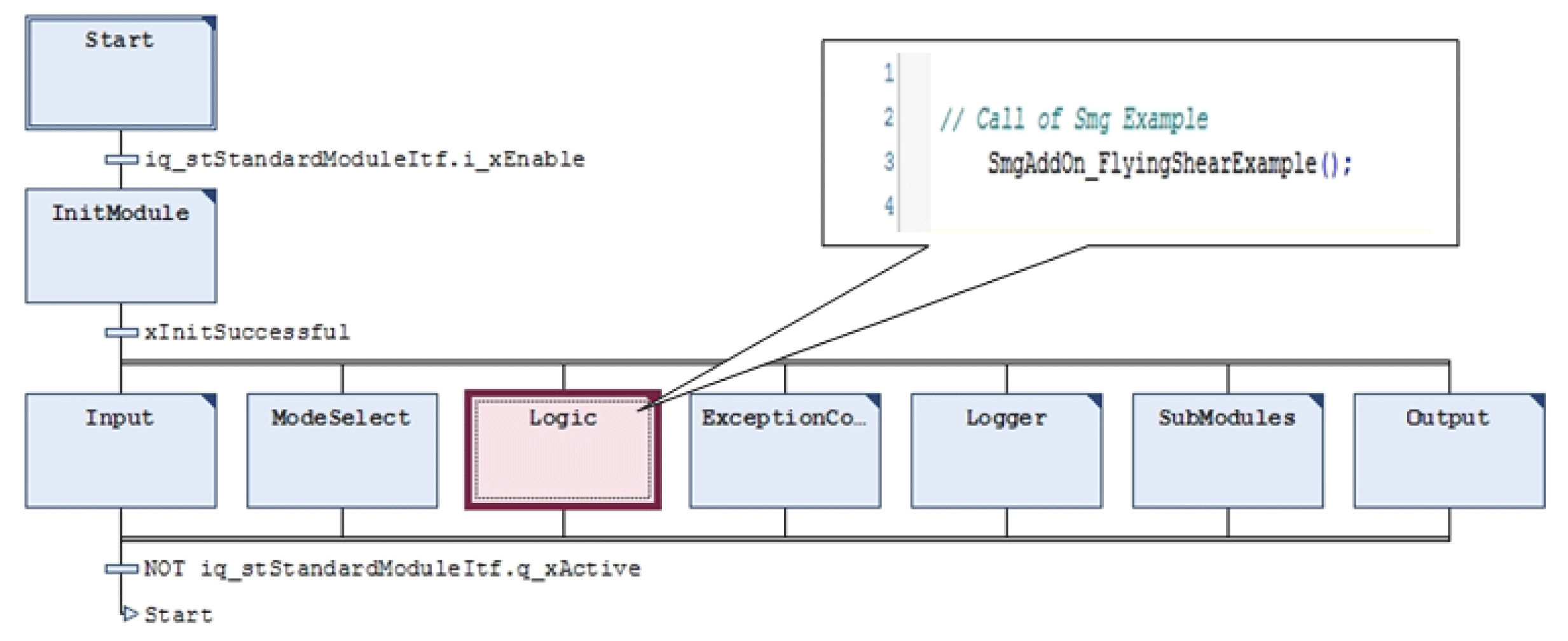

Aufruf der Beispielapplikation

Der Aufruf der Beispielapplikation erfolgt in der Aktionslogik des Equipmentmoduls SR_SmgAddOnModule.

Als Beispiel wurde hier eine fliegende Säge umgesetzt:

Funktionsbaustein FB_SmgAddOnModule

Der Funktionsbaustein FB_SmgAddOnModule wird im AdditionalMode des AxisModule aufgerufen. Es handelt sich um einen Anwendungsfunktionsbaustein, der im Demoprojekt SmgAddOnModuleExample zur Verfügung gestellt wird.

HINWEIS: Im vorliegenden Demoprojekt ist der Funktionsumfang des FB_SmgAddOnModule für das Beispiel einer fliegenden Säge ausgelegt.

Wenn sein Funktionsumfang für ihre Anwendung nicht ausreicht, kann dieser erweitert werden.

Aufgabe

Der Funktionsbaustein FB_SmgAddOnModule hat folgende Aufgaben:

oSteuerung und Kommunikation zwischen Applikation und AxisModule:

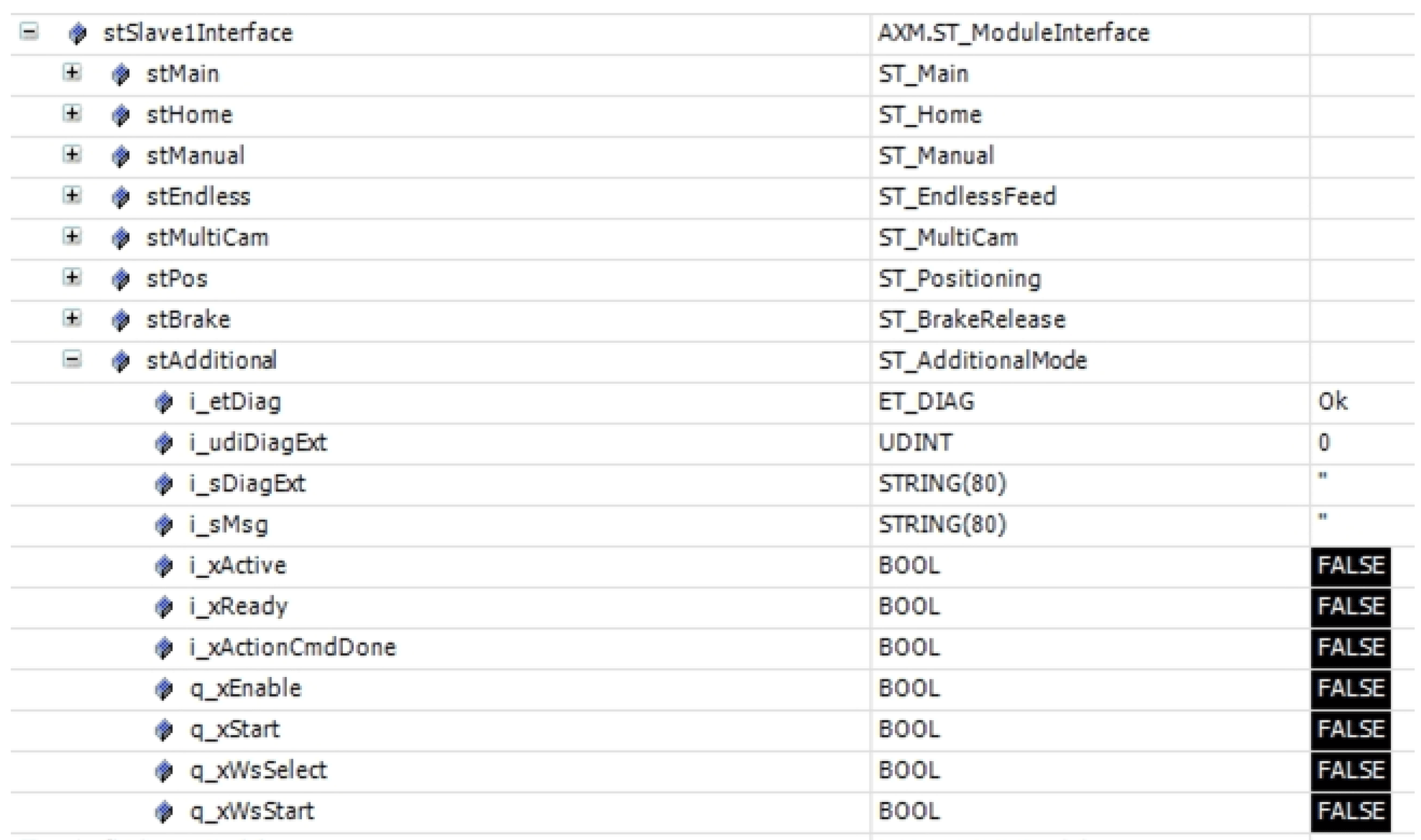

oDie Steuerung des FB_SmgAddOnModule erfolgt über die Standardvariable "stSlave1Interface" (AXM.ST_ModuleInterface).


oDas Modul wird über die folgenden Standardbefehle in die Betriebsart versetzt und gestartet (siehe Aktion Init_CmdTables):

stAutoTable[udiStepIndex].sTitle: = "Additional Mode Slave1";

stAutoTable[udiStepIndex].udiModuleName: = c_udiSlave1;

stAutoTable[udiStepIndex].diStep: = diStep;

stAutoTable[udiStepIndex].diCMD: = AXM.Et_Cmd.AdditionalWs;

stAutoTable[udiStepIndex].timTimeOut: = T#0MS;

stAutoTable[udiStepIndex].xEndCMD: =FALSE;

oDie Steuerung der Beispielapplikation aus dem FB_SmgAddOnModule erfolgt über die Benutzervariable stApplicationItf (ST_ApplicationItf).


Die vorherige Abbildung zeigt die Kommunikationswege zwischen dem AxisModule, dem FB_SmgAddOnModule und der Applikation "Fliegende Säge".

oAktivierung und Überwachung des SMG:

Über eine interne Zustandsmaschine wird der Funktionsbaustein in seine Betriebsbereitschaft versetzt. Dieser aktiviert dabei den SMG. Außerdem werden Daten für einen eventuellen Warmstart gespeichert und Diagnosemeldungen aus der Applikation überwacht.

oBereitstellung von Methoden und Eigenschaften für Kommandoeingaben an den SMG:

In diesen Methoden werden vor dem Aufruf der ursprünglichen SMG-Methoden die erforderlichen SMG-Parameter festgelegt. Sie sind nur Hüllen, die die Komplexität der SMG-Funktionen und -Parameter vermindern. Über diese Methoden wird die Applikation realisiert.

Methoden und Eigenschaften

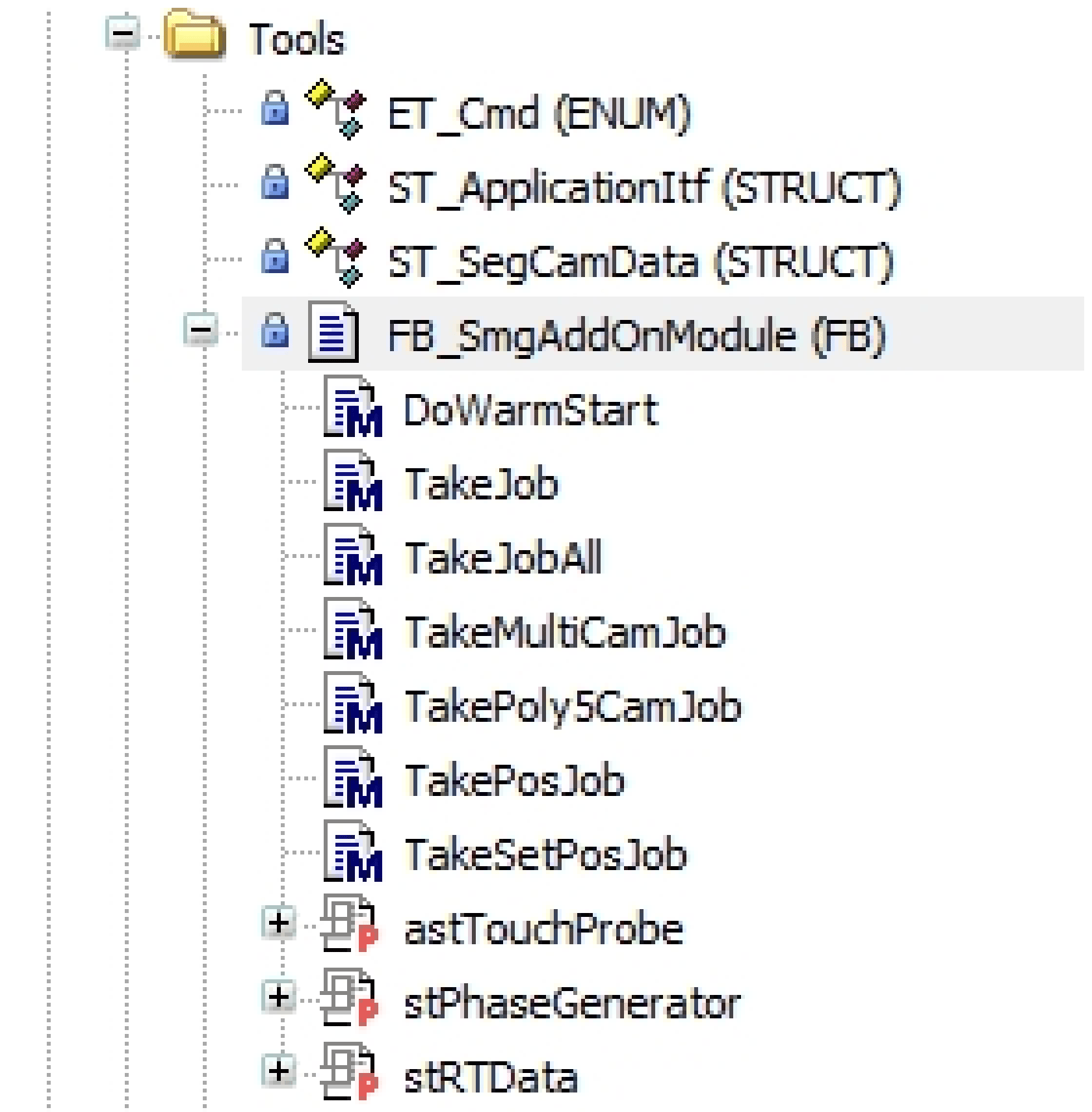

Die folgenden Methoden und Eigenschaften des FB_SmgAddOnModule sind im Demoprojekt SmgAddOnModuleExample verfügbar:

Methode DoWarmStart

Diese Methode führt eine Positionierung auf die Kurvenposition der aktuellen, unterbrochenen Kurve aus. Für die Kurvenpunktberechnung wird die Masterposition (iq_stModuleItf.stMain.i_ifMaster) verwendet und in der Anwendungsperiode (i_lrPeriode) berechnet.

Der Warmstart wird nur für Aufträge vom Typ ET_MotionJobType.ExternalCam realisiert.

Das sind Aufträge, die über die Methode TakeMultiCamJob gesendet wurden. Ansonsten wird eine absolute Positionierung auf die Position Null gestartet.

Bei Bedarf kann diese Methode erweitert werden.

Eingang	Datentyp	Beschreibung
i_lrPeriode	LREAL	Anwendungsperiode bezogen auf den Master (Teilelänge) in Einheiten
i_lrVelocity	LREAL	Maximale Warmstartgeschwindigkeit in Einheiten/s
i_lrAcceleration	LREAL	Maximale Beschleunigung in Einheiten/s²
i_lrDeceleration	LREAL	Maximale Verzögerung in Einheiten/s²
i_lrJerk	LREAL	Maximaler Ruck in Einheiten/s³

Methode TakeJob

Über diese Methode wird die ursprüngliche Methode TakeJob direkt aufgerufen. Sie wird bei Aufträgen verwendet, bei denen der Anwender vollen Zugriff auf alle auftragsrelevanten Parameter und Funktionen benötigt.

Eingang	Datentyp	Beschreibung
i_etChannel	ET_Channel	Kanal, über den der Auftrag ausgeführt wird.

Ein-/Ausgang	Datentyp	Beschreibung
iq_stMotionJob	ST_MotionJob	ST_MotionJob enthält alle auftragsrelevanten Daten.

Methode TakeJobAll

Über diese Methode wird die ursprüngliche Methode TakeJobAll direkt aufgerufen. Sie wird bei Aufträgen verwendet, bei denen der Anwender vollen Zugriff auf alle Parameter und Funktionen benötigt.

Ein-/Ausgang	Datentyp	Beschreibung
iq_stMotionJobA	ST_MotionJob	ST_MotionJob für den Kanal A
iq_stMotionJobB	ST_MotionJob	ST_MotionJob für den Kanal B
iq_stMotionJobC	ST_MotionJob	ST_MotionJob für den Kanal C

Methode TakeMultiCamJob

Diese Methode verwendet als Eingang eine Standard-MultiCam-Struktur, baut daraus ein segmentiertes Profil (ET_MotionJobType.ExternalCam) und gibt es als Auftrag an den SMG weiter. Pro Kanal können maximal drei solcher Aufträge gepuffert werden. Eine Puffertiefe von zwei reicht normalerweise aus, um einen ruckfreien Übergang zwischen zwei Kurven zu erreichen.

Eingang	Datentyp	Beschreibung
i_etChannel	ET_Channel	Kanal, über den der Auftrag ausgeführt werden soll.
i_diJobId	DINT	Während der Ausführung wird diese JobId in der Variablen stRTDataTemp.stChannel_x.diCurrentJobId angezeigt.
i_etCamLimitMode	ET_CamMode	Abbruchkriterium des Kurvenauftrags, z. B. ET_CamMode.Endless
i_etSlaveSetPosMode	ET_SetposMode	Art des SetPos-Auftrags, z. B. ET_SetposMode.Absolute
i_lrSlaveSetposValue	LREAL	Wert, auf den die Slaveachse beim Start des Auftrags gesetzt wird.
i_etMasterSetPosMode	ET_SetposMode	Art des SetPos-Auftrags, z. B. ET_SetposMode.Absolute
i_lrMasterSetposValue	LREAL	Wert, auf den die logische Masterachse beim Start des Auftrags gesetzt wird.
i_xClearBufferedJobs	BOOL	TRUE = Löscht beim Start alle gepufferten Aufträge. FALSE = Der neue Auftrag wird im Puffer an der letzten Stelle eingereiht.
i_xTerminateCurrentJob	BOOL	TRUE = Bricht beim Start einen eventuell aktiven Auftrag ab. FALSE = Der neue Auftrag wird gepuffert, wenn ein anderer Auftrag aktiv ist.

Ein-/Ausgang	Datentyp	Beschreibung
iq_stMultiCamData	PDL.ST_MultiCam	MultiCam-Struktur

Methode TakePoly5CamJob

Startet ein Polynom 5. Grades mit variablen Anfangs-und Endwerten.

Eingang	Datentyp	Beschreibung
i_etChannel	ET_Channel	Kanal, über den der Auftrag ausgeführt werden soll.
i_diJobId	DINT	Während der Ausführung wird diese JobId in der Variablen stRTDataTemp.stChannel_x.diCurrentJobId angezeigt.
i_etCamLimitMode	ET_CamMode	Abbruchkriterium des Kurvenauftrags, z. B. ET_CamMode.Endless
i_etSlaveSetPosMode	ET_SetposMode	Art des SetPos-Auftrags, z. B. ET_SetposMode.Absolute
i_lrSlaveSetposValue	LREAL	Wert, auf den die Slaveachse beim Start des Auftrags gesetzt wird.
i_etMasterSetPosMode	ET_SetposMode	Art des SetPos-Auftrags, z. B. ET_SetposMode.Absolute
i_lrMasterSetposValue	LREAL	Wert, auf den die logische Masterachse beim Start des Auftrags gesetzt wird.
i_lrXStart	LREAL	X-Wert der Kurve am Startpunkt
i_lrYStart	LREAL	Y-Wert der Kurve am Startpunkt
i_lrMStart	LREAL	Steigung der Kurve am Startpunkt
i_lrKStart	LREAL	Krümmung der Kurve am Startpunkt
i_lrXEnd	LREAL	X-Wert der Kurve am Endpunkt
i_lrYEnd	LREAL	Y-Wert der Kurve am Endpunkt
i_lrMEnd	LREAL	Steigung der Kurve am Endpunkt
i_lrKEnd	LREAL	Krümmung der Kurve am Endpunkt
i_xClearBufferedJobs	BOOL	TRUE = Löscht beim Start alle gepufferten Aufträge. FALSE = Der neue Auftrag wird im Puffer an der letzten Stelle eingereiht.
i_xTerminateCurrentJob	BOOL	TRUE = Bricht beim Start einen eventuell aktiven Auftrag ab. FALSE = Der neue Auftrag wird gepuffert, wenn ein anderer Auftrag aktiv ist.

Methode TakePosJob

Startet eine Positionierung mit den angegebenen Parametern.

Eingang	Datentyp	Beschreibung
i_etChannel	ET_Channel	Kanal, über den der Auftrag ausgeführt werden soll.
i_diJobId	DINT	Während der Ausführung wird diese JobId in der Variablen stRTDataTemp.stChannel_x.diCurrentJobId angezeigt.
i_etPosMode	ET_PosMode	Positioniermodus, z. B. ET_PosMode.Relative
i_lrPosition	LREAL	Zielposition bzw. Distanz
i_lrVelocity	LREAL	Maximale Geschwindigkeit in Einheiten/s
i_lrAcceleration	LREAL	Maximale Beschleunigung in Einheiten/s²
i_lrDeceleration	LREAL	Maximale Verzögerung in Einheiten/s²
i_lrJerk	LREAL	Maximaler Ruck in Einheiten/s³
i_lrDelay	LREAL	Startverzögerung in ms
i_xClearBufferedJobs	BOOL	TRUE = Löscht beim Start alle gepufferten Aufträge. FALSE = Der neue Auftrag wird im Puffer an der letzten Stelle eingereiht.
i_xTerminateCurrentJob	BOOL	TRUE = Bricht beim Start einen eventuell aktiven Auftrag ab. FALSE = Der neue Auftrag wird gepuffert, wenn ein anderer Auftrag aktiv ist.

Methode TakeSetPosJob

Verändert die Position eines Kanals. Die Achsposition entspricht nach dem SetPos wieder der Summe aller Kanäle.

Eingang	Datentyp	Beschreibung
i_etChannel	ET_Channel	Kanal, über den der Auftrag ausgeführt werden soll.
i_diJobId	DINT	Während der Ausführung wird diese JobId in der Variablen stRTDataTemp.stChannel_x.diCurrentJobId angezeigt.
i_etPosMode	ET_PosMode	Positioniermodus, z. B. ET_PosMode.Relative
i_lrValue	LREAL	Wert, auf den die Position eines Kanals gesetzt wird bzw. Wert um den die Position eines Kanals versetzt wird.

Eigenschaften

Name	Datentyp	Zugriff	Beschreibung
stRTData	ST_RealtimeData	Lesen	In dieser Eigenschaft werden Feedbackwerte vom SMG zur Verfügung gestellt (siehe ST_RealtimeData und ST_RealtimeChannel). Bevor diese jedoch verwendet werden können, müssen sie in eine lokale Variable kopiert werden: stRTDataTemp:=fbSmgAddOnSlave1.strData; Dieses Umkopieren wird in der Beispielapplikation durchgeführt.
astTouchProbe	ST_Touchprobe	Lesen/Schreiben	Diese Eigenschaft bezieht sich ebenfalls auf eine SMG-Variable. Sie wird in der Beispielapplikation "Fliegende Säge" jedoch nicht verwendet. (Siehe auch ST_Touchprobe).
stPhaseGenerator	ST_PhaseGenerator	Lesen/Schreiben	Diese Eigenschaft bezieht sich ebenfalls auf eine SMG-Variable. Sie wird in der Beispielapplikation "Fliegende Säge" jedoch nicht verwendet. (Siehe auch ST_PhaseGenerator).

Name

Datentyp

Zugriff

Beschreibung

stRTData

ST_RealtimeData

Lesen

In dieser Eigenschaft werden Feedbackwerte vom SMG zur Verfügung gestellt (siehe ST_RealtimeData und ST_RealtimeChannel). Bevor diese jedoch verwendet werden können, müssen sie in eine lokale Variable kopiert werden:

stRTDataTemp:=fbSmgAddOnSlave1.strData;

Dieses Umkopieren wird in der Beispielapplikation durchgeführt.

astTouchProbe

ST_Touchprobe

Lesen/Schreiben

Diese Eigenschaft bezieht sich ebenfalls auf eine SMG-Variable. Sie wird in der Beispielapplikation "Fliegende Säge" jedoch nicht verwendet. (Siehe auch ST_Touchprobe).

stPhaseGenerator

ST_PhaseGenerator

Lesen/Schreiben

Diese Eigenschaft bezieht sich ebenfalls auf eine SMG-Variable. Sie wird in der Beispielapplikation "Fliegende Säge" jedoch nicht verwendet. (Siehe auch ST_PhaseGenerator).
