Configuración del servidor OPC para los controladores EcoStruxure Machine Expert con Herramienta de configuración OPC
Configuración del servidor OPC
|
Paso |
Acción |
|---|---|
|
1 |

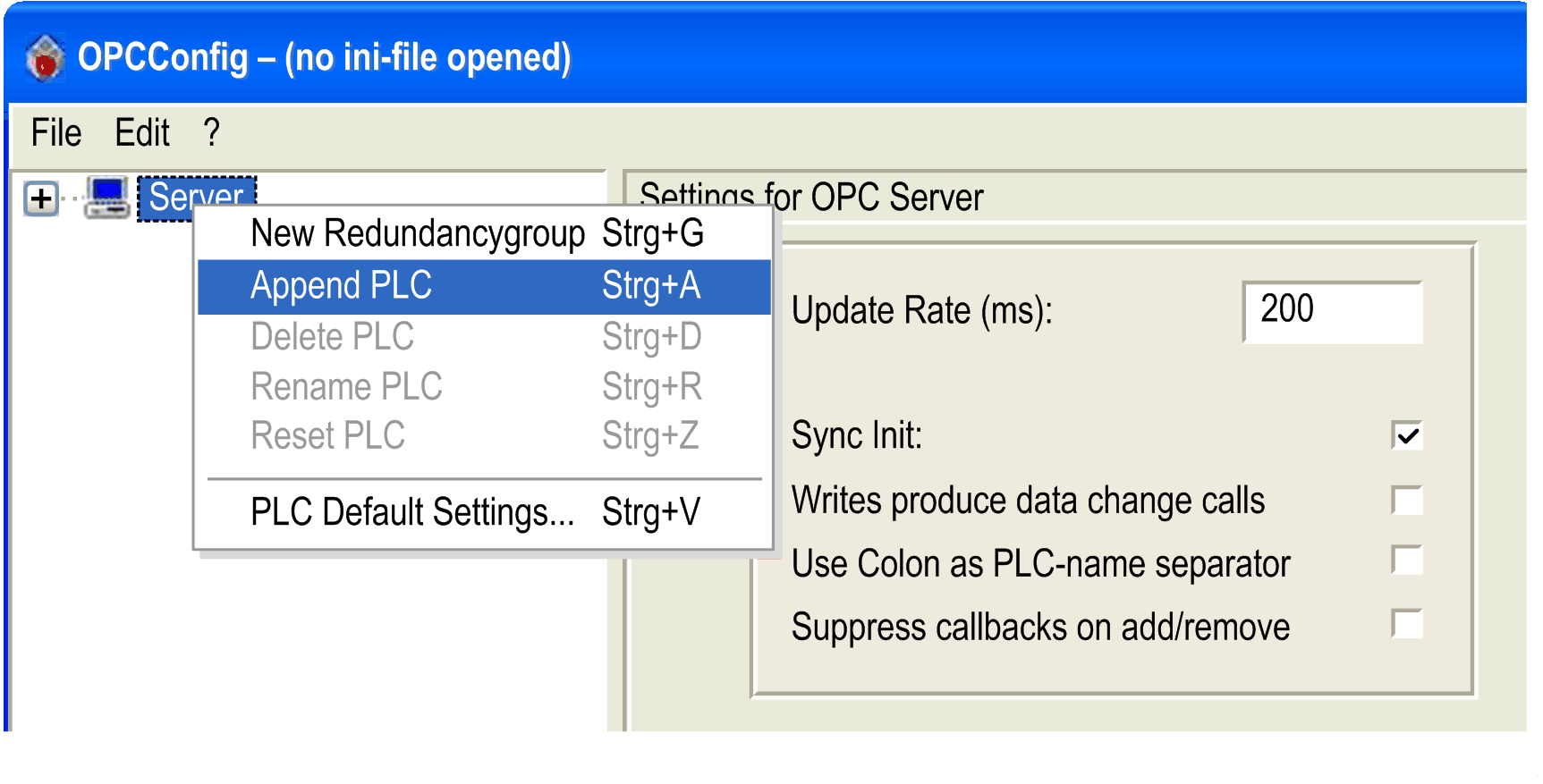

Haga clic con el botón derecho en el nodo Servidor y ejecute el comando Agregar PLC en el menú contextual:
|
|
2 |

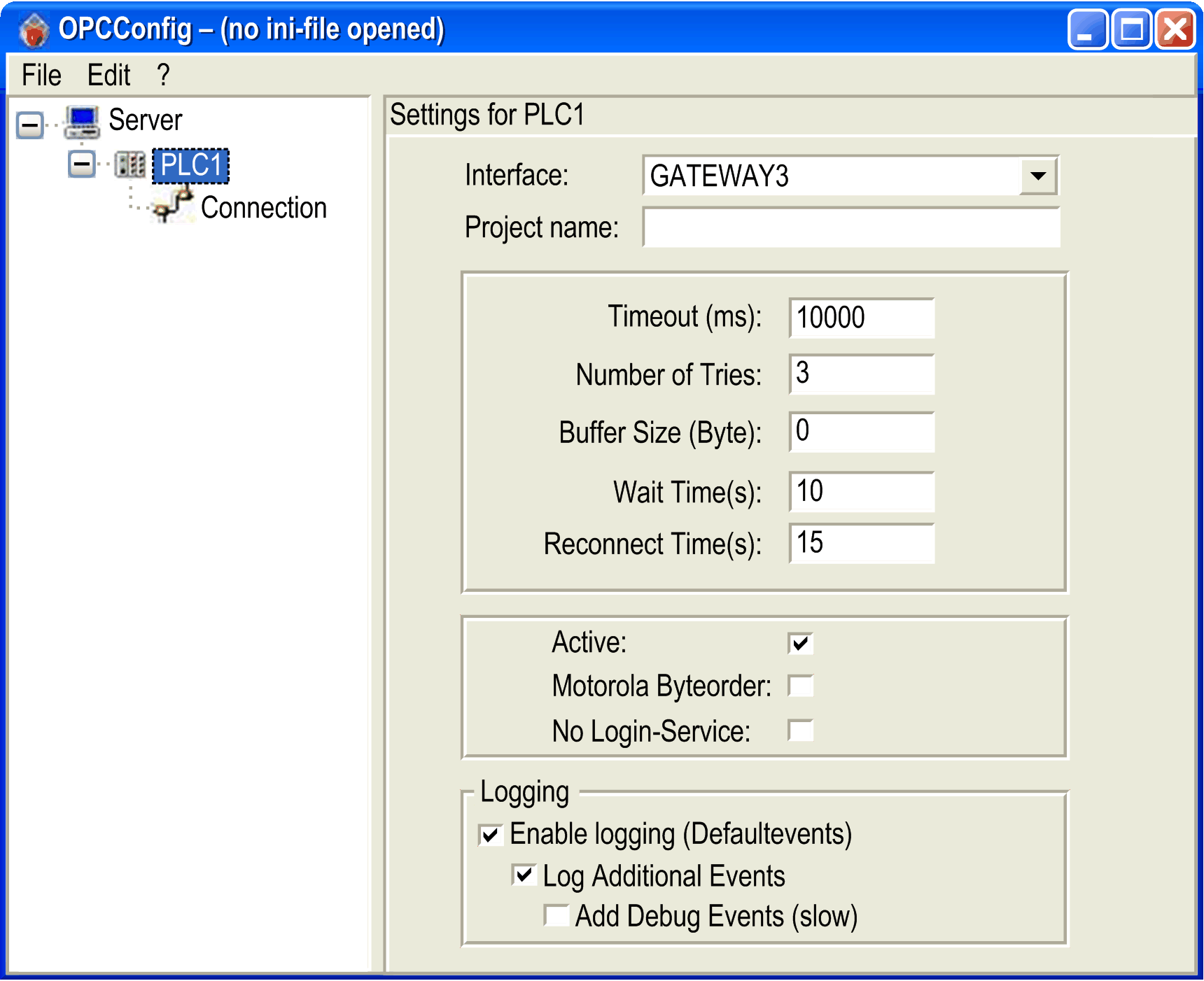

Seleccione la entrada GATEWAY3 en la lista Interfaz.
Para obtener más información sobre las interfaces disponibles, consulte el capítulo Opciones de configuración en función de la interfaz. Para ver una descripción general sobre los parámetros disponibles para la configuración del controlador, consulte la sección Parámetros de configuración para el controlador. |
|
3 |

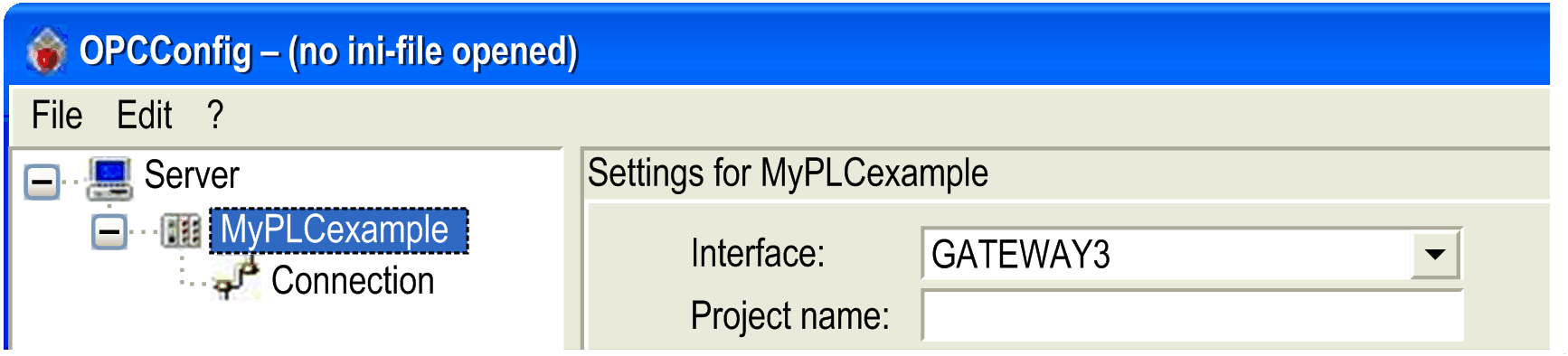

Seleccione el nodo PLC1 para renombrarlo (MyPLCexample en este ejemplo).
|
|
4 |

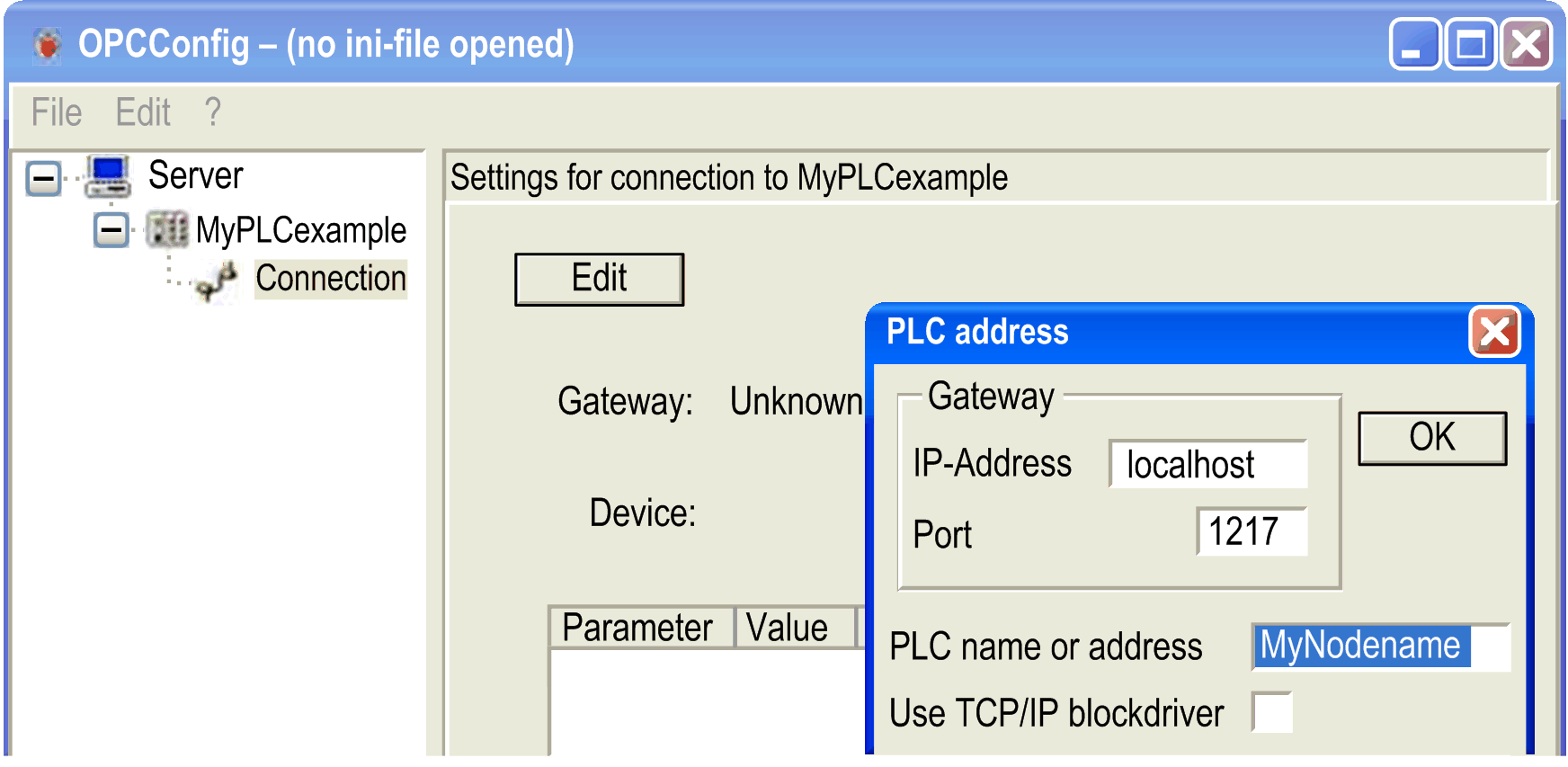

Seleccione el nodo Conexión y haga clic en el botón Editar. Resultado: Se muestra el cuadro de diálogo PLC address:
|
|
5 |
Introduzca el nombre de nodo o la dirección del controlador (por ejemplo, MyPLCexample) para poder acceder a su variable desde el cliente OPC. También puede activar la opción Use TCP/IP blockdriver e introducir la dirección IP del PLC y el puerto IP del PLC en las casillas que pasan a ser editables con esta opción habilitada. Esta función no está disponible para todos los controladores admitidos. Consulte la guía de programación específica de su controlador para obtener más información. |
La dirección se proporciona en el cuadro de diálogo EcoStruxure Machine Expert Configuración de comunicación del proyecto. La dirección puede ser física o lógica. Para evitar la reconfiguración de los valores de dirección cuando hay muchos dispositivos en su proyecto, es una práctica recomendable utilizar direcciones lógicas.
Modificación/recuperación del nombre del controlador
En el ejemplo proporcionado, se utiliza el nombre de controlador MyPLCexample. Para modificar el nombre del controlador en la ficha Configuración de comunicación del editor de dispositivos, consulte la sección Especificación de nombres de dispositivo exclusivos (NodeNames) en la Guía de programación.
NOTA: También puede utilizar este proceso para recuperar el nombre de controlador actual para copiarlo en el cuadro PLC name or address del cuadro de diálogo PLC address.

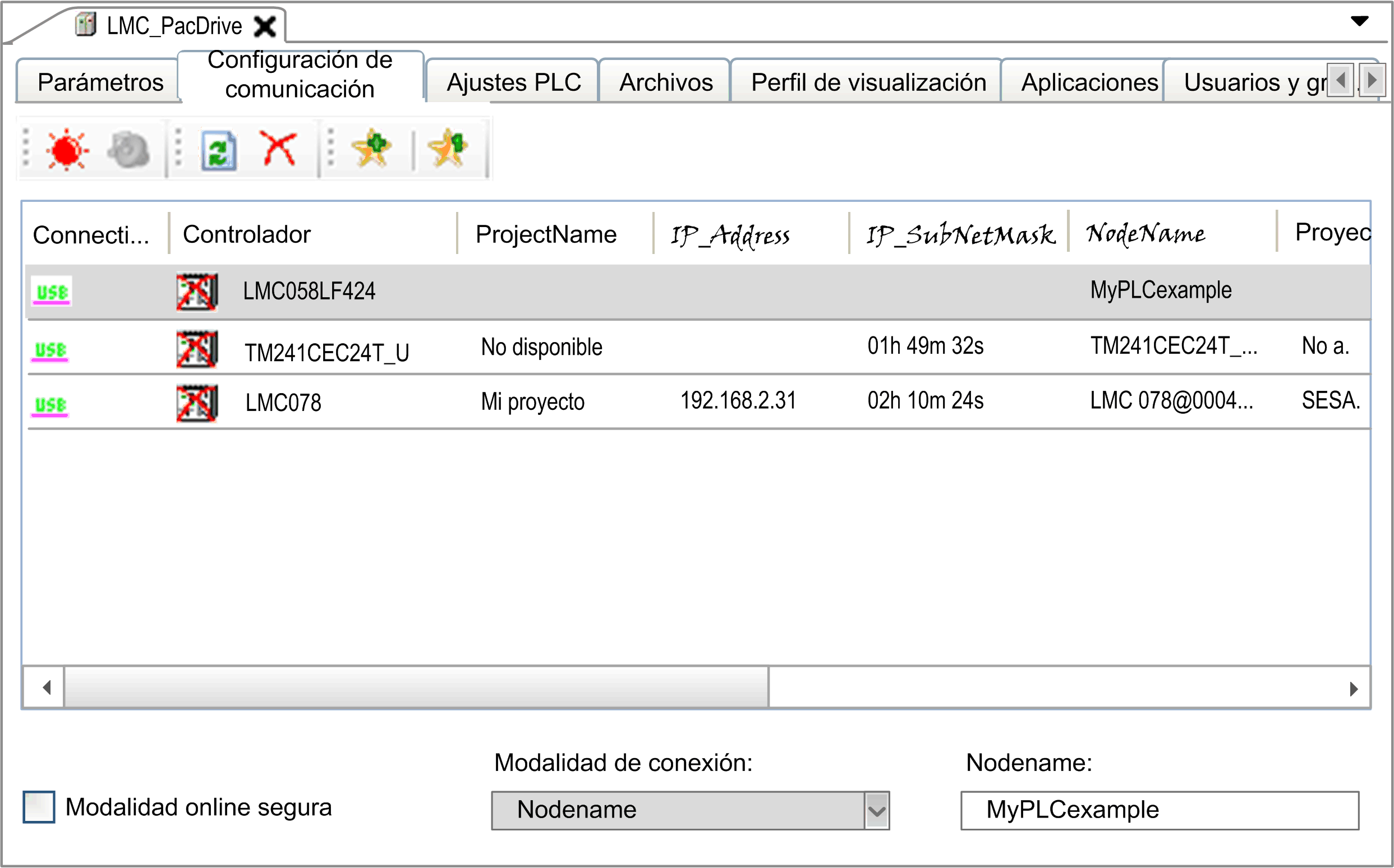

En la ficha Configuración de comunicación en modo de selección de controlador, puede copiar el nombre de nodo del controlador seleccionado en la lista de controladores del cuadro Nombre de nodo:
|
Paso |
Acción |
|---|---|
|
1 |

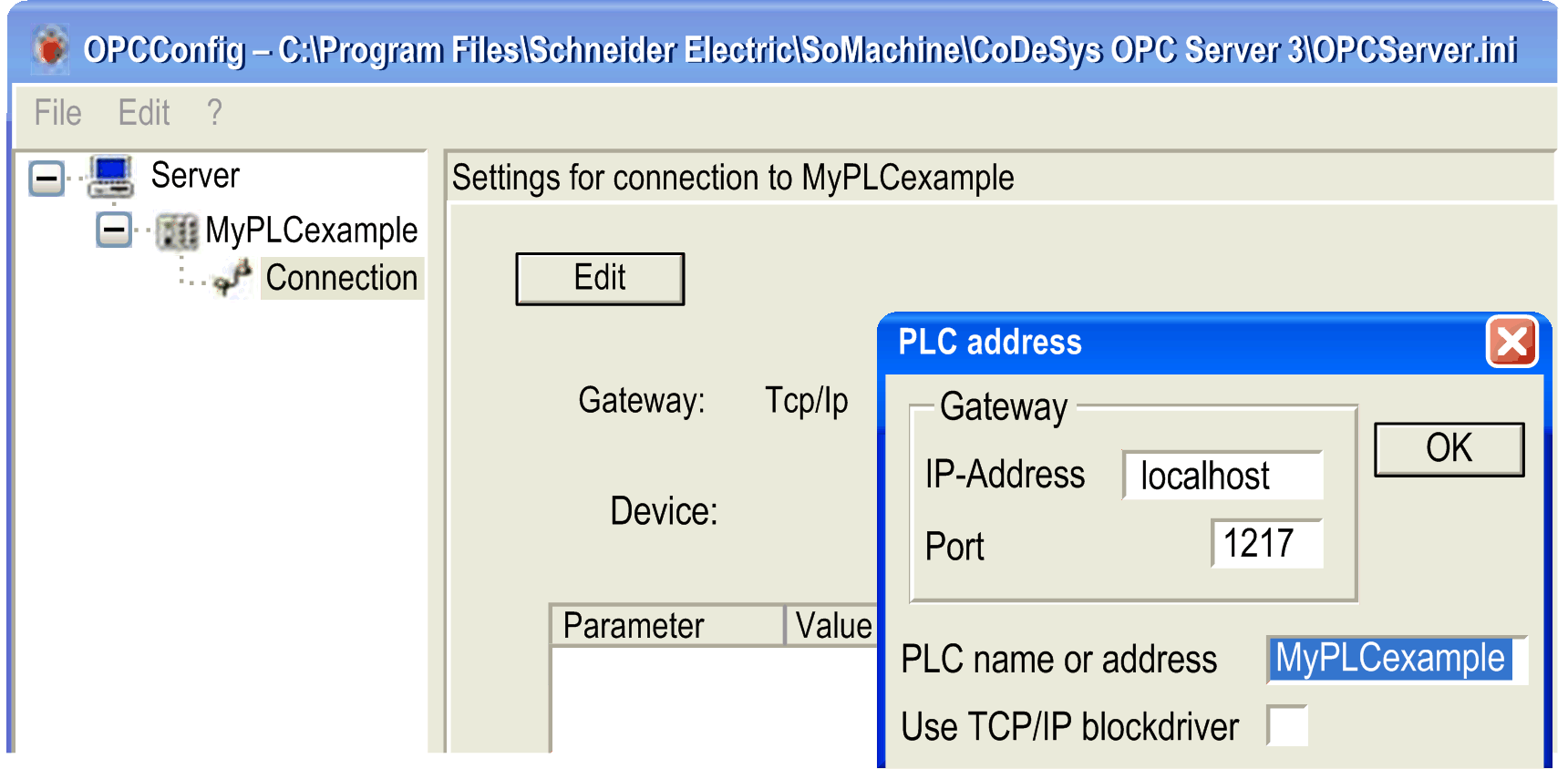

Copie el nombre de nodo como nuevo valor en el cuadro PLC name or address del cuadro de diálogo PLC address:
|
|
2 |

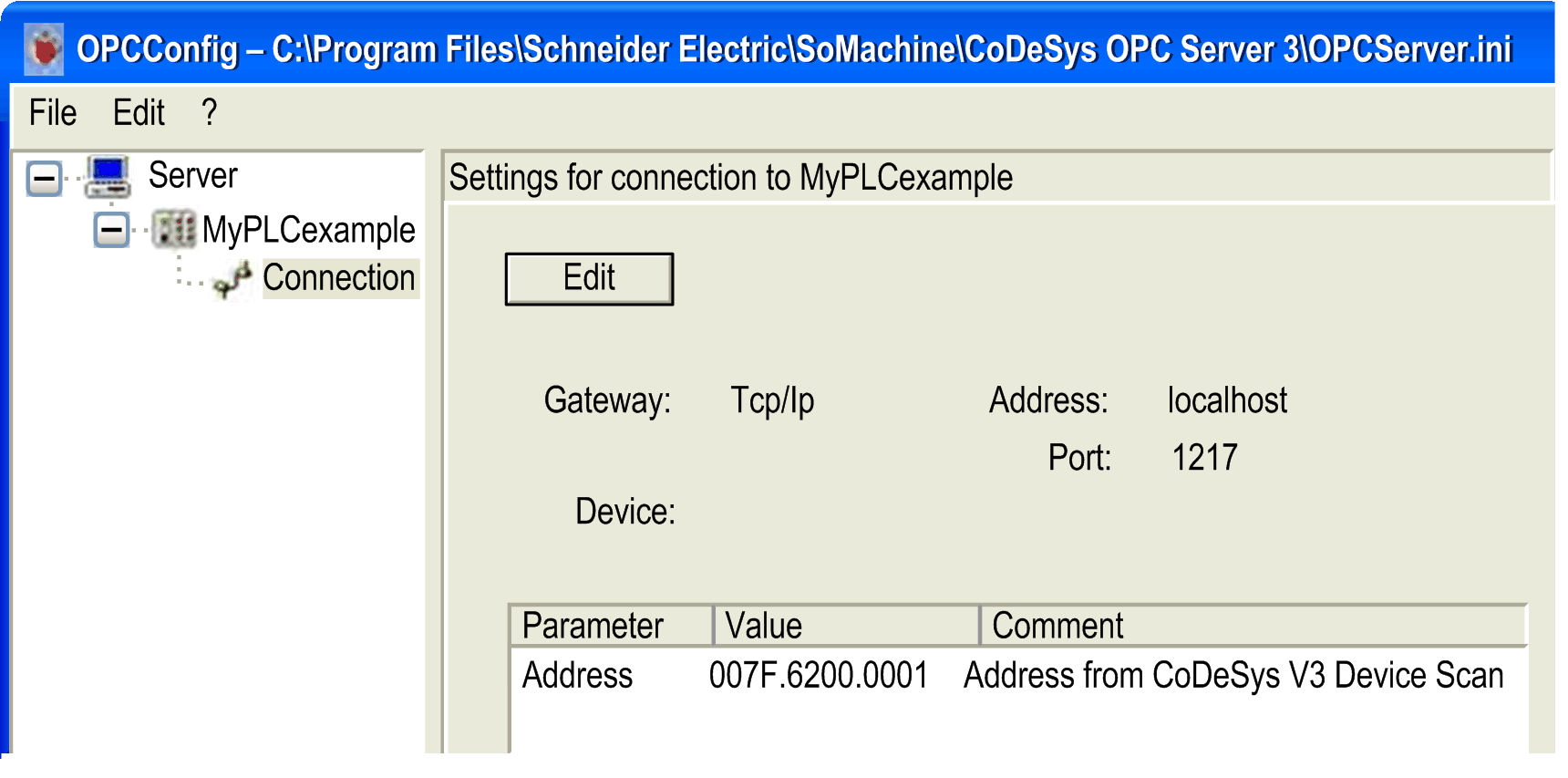

Haga clic en el botón Aceptar. Resultado: Se muestra el siguiente cuadro de diálogo:
|
|
3 |

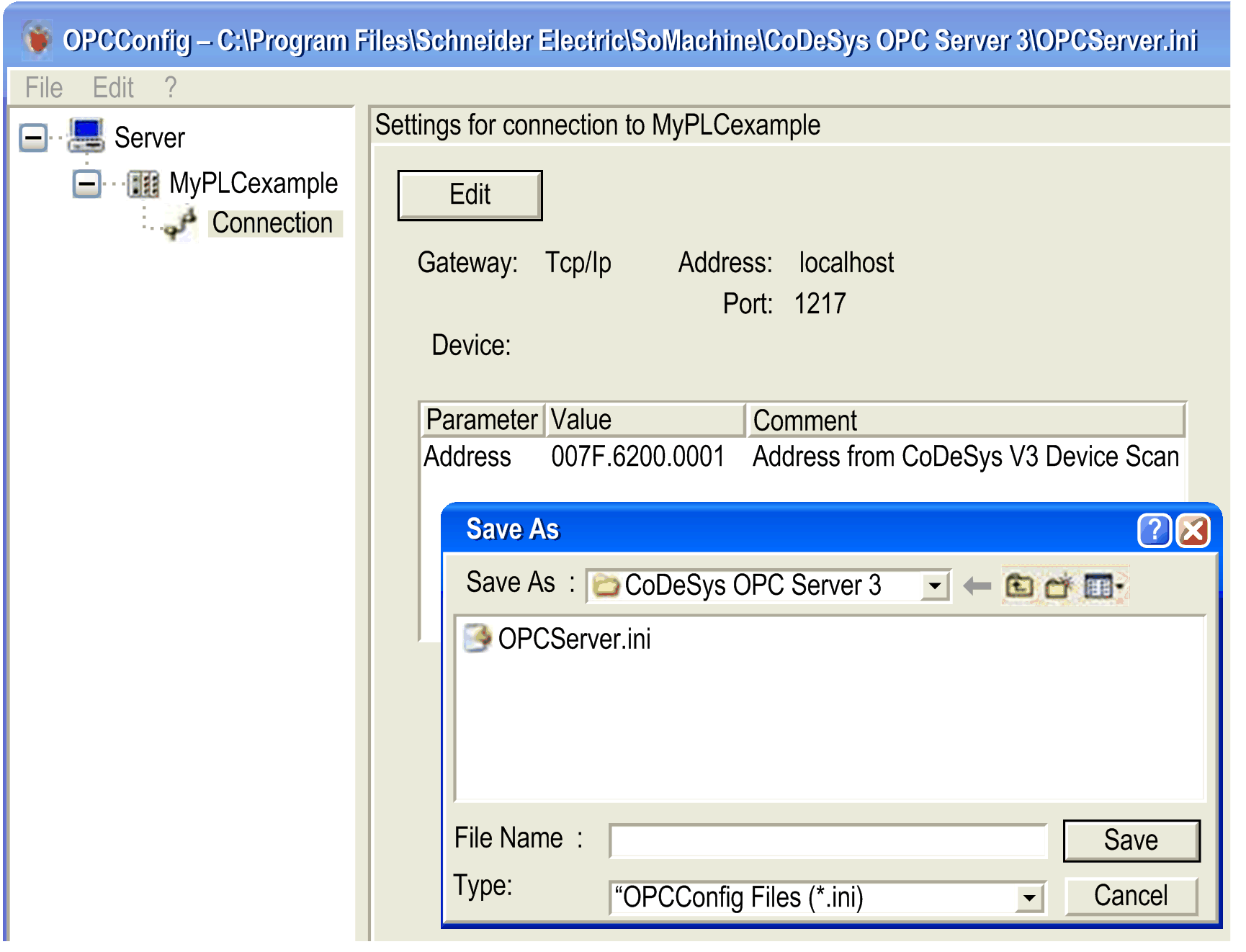

En el menú Archivo, ejecute el comando Guardar como. Resultado: Se muestra el siguiente cuadro de diálogo:
|
|
4 |
Introduzca o seleccione, si está disponible, el nombre de archivo OPCServer.ini y haga clic en el botón Guardar. NOTA: El nombre del archivo debe ser OPCServer.ini. No utilice un nombre diferente. Para obtener más información, consulte el capítulo Archivo OPCServer.ini del Apéndice. |
