Ejemplo 1: Corriente consumida por una configuración de E/S distribuida de TM7
Este primer ejemplo corresponde a una configuración de E/S distribuida de TM7 (bloque de E/S de interfaz de bus de campo de TM7 y bloques de E/S de TM7). El segundo ejemplo se basa en bloques de E/S de ampliación remota de TM7 (módulo transmisor de TM5 y sus bloques de ampliación remota). Basándose en estos ejemplos, podrá realizar los cálculos necesarios para el sistema Sistema TM7.
En una configuración de E/S distribuida de TM7, el bloque de E/S de interfaz de bus de campo de TM7 conecta:
ola fuente de alimentación externa directamente al segmento de alimentación de E/S de 24 V CC,
ola fuente de alimentación externa a la fuente de alimentación interna que genera la alimentación distribuida en el bus de alimentación de TM7, que se deriva de la conexión de alimentación principal de 24 V CC.
Todos los valores de consumo de corriente aparecen en el capítulo Tablas de asociación y de consumo de alimentación.
Este ejemplo de configuración incluye:
oEl bloque de E/S de interfaz CANopen TM7NCOM08B equipado con 8 canales configurables de entrada o salida digital.
oAlgunos bloques de ampliación:
oTM7BDI8B
oTM7BDI16B
oTM7BDM16A
oTM7BDM16B
oTM7BDO8TAB
oTM7BAI4CLA
oTM7BAO4CLA
oSupuestos utilizados para calcular el consumo en este ejemplo:
TM7NCOM08B: La corriente máxima distribuida en el segmento de alimentación de E/S de 24 V CC está limitada por una fuente de alimentación aislada externa de 4.000 mA.
TM7BDI8B: La corriente para el suministro de los sensores electrónicos de este ejemplo se ha calculado en 25 mA por sensor, o 200 mA en total para el bloque.
TM7BDM16A: La suma del consumo de corriente para todas las salidas conectadas al bloque nunca es superior a 2.500 mA en ningún momento dado.
TM7BDM16B: La suma del consumo de corriente para todas las salidas conectadas al bloque nunca es superior a 1.500 mA en ningún momento dado.
La corriente para el suministro de los sensores electrónicos de este ejemplo se ha calculado en 25 mA por sensor, o 200 mA en total para el bloque.
TM7BDO8TAB: Únicamente 5 de las salidas están activas en un momento dado, y el máximo de consumo de corriente de una salida determinada es de 1.000 mA, o de 5.000 mA en total para el bloque.

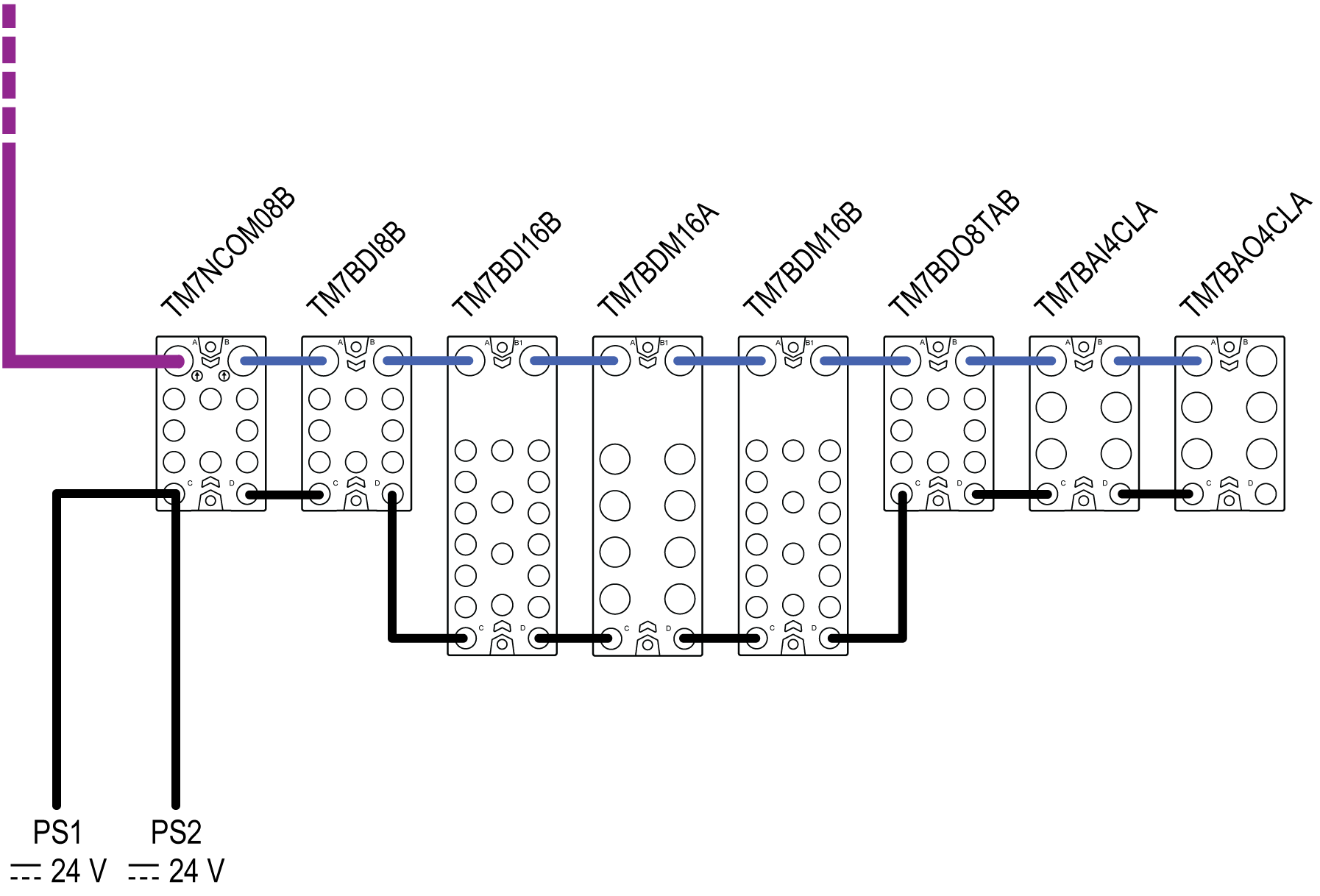

En el gráfico siguiente se muestra un ejemplo de configuración conectada a las fuentes de alimentación PS1 y PS2:
PS1 Principal fuente de alimentación externa aislada de 24 V CC
PS2 Fuente de alimentación externa aislada de E/S de 24 V CC
Consulte la sección Cableado de las fuentes de alimentación para obtener más información.
En la tabla siguiente se muestra la corriente suministrada y consumida en mA en el bus de alimentación de TM7 y el segmento de alimentación de E/S de 24 V CC:
|
TM7NCOM08B |
TM7BDI8B |
TM7BDI16B |
TM7BDM16A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Leyenda |
|---|---|---|---|---|---|---|---|---|
|
150 |
|
|
|
|
|
|
|
(1) |
|
|
38 |
38 |
38 |
38 |
38 |
38 |
38 |
(2) |
|
|
112 |
74 |
36 |
–2 |
–40 |
–78 |
–116 |
(3) |
|
4000 |
|
|
|
|
|
|
|
(4) |
|
84 |
42 |
21 |
125 |
125 |
84 |
125 |
188 |
(5) |
|
800 |
0 |
0 |
2500 |
1500 |
5000 |
– |
– |
(6) |
|
100 |
200 |
0 |
0 |
200 |
– |
– |
– |
(7) |
|
984 |
242 |
21 |
2625 |
1625 |
5484 |
125 |
188 |
(8) |
|
3016 |
2774 |
2753 |
128 |
–1697 |
–6781 |
–6906 |
–7094 |
(9) |
|
Leyenda: Principal fuente de alimentación externa aislada de 24 V CC (1) Corriente suministrada en el bus de alimentación de TM7 (2) Consumo del bloque de E/S de TM7 (3) Corriente restante disponible después del consumo de los bloques Fuente de alimentación externa aislada de E/S de 24 V CC (4) Corriente suministrada en el segmento de alimentación de E/S de 24 V CC (5) Consumo de los componentes electrónicos del bloque de E/S de TM7 (6) Consumo de las cargas de los canales de salida (7) Consumo de la alimentación a los sensores, actuadores o dispositivos externos (8) Consumo total del bloque de E/S de TM7 (9) Corriente restante disponible después del consumo de los bloques |
||||||||
Corriente consumida en el bus de alimentación de TM7
El TM7NCOM08B genera 150 mA en el bus de alimentación de TM7 para suministrar a los bloques de ampliación. El bus de alimentación de TM7 comienza con el bloque TM7NCOM08B y termina con el bloque de ampliación TM7BAO4CLA.
La corriente total consumida en el bus de alimentación de TM7 es de 266 mA y supera la capacidad de 150 mA del segmento.
Siguiendo las reglas de montaje de los PDB, se deberá complementar el bus de alimentación de TM7 añadiendo un TM7SPS1A. Se puede, por ejemplo, colocar el TM7SPS1A entre un bloque TM7BDM16B y un bloque TM7BDM16A.
En la tabla siguiente se muestra la corriente suministrada y consumida en mA en el bus de alimentación de TM7:
|
TM7NCOM08B |
TM7BDI8B |
TM7BDI16B |
TM7BDM16A |
TM7SPS1A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Leyenda |
|---|---|---|---|---|---|---|---|---|---|
|
150 |
|
|
|
750 |
|
|
|
|
(1) |
|
|
38 |
38 |
38 |
|
38 |
38 |
38 |
38 |
(2) |
|
|
112 |
74 |
36 |
786 |
748 |
710 |
672 |
634 |
(3) |
|
4000 |
|
|
|
|
|
|
|
|
(4) |
|
84 |
42 |
21 |
125 |
|
125 |
84 |
125 |
188 |
(5) |
|
800 |
0 |
0 |
2500 |
|
1500 |
5000 |
– |
– |
(6) |
|
100 |
200 |
0 |
0 |
|
200 |
– |
– |
– |
(7) |
|
984 |
242 |
21 |
2625 |
|
1625 |
5484 |
125 |
188 |
(8) |
|
3016 |
2774 |
2753 |
128 |
|
–1697 |
–6781 |
–6906 |
–7094 |
(9) |
|
Leyenda: Principal fuente de alimentación externa aislada de 24 V CC (1) Corriente suministrada en el bus de alimentación de TM7 (2) Consumo del bloque de E/S de TM7 (3) Corriente restante disponible después del consumo de los bloques Fuente de alimentación externa aislada de E/S de 24 V CC (4) Corriente suministrada en el segmento de alimentación de E/S de 24 V CC (5) Consumo de los componentes electrónicos del bloque de E/S de TM7 (6) Consumo de las cargas de los canales de salida (7) Consumo de la alimentación a los sensores, actuadores o dispositivos externos (8) Consumo total del bloque de E/S de TM7 (9) Corriente restante disponible después del consumo de los bloques |
|||||||||
La corriente total consumida en el bus de alimentación de TM7 es de 266 mA y no supera la capacidad de 900 mA del bus de alimentación de TM7.
El paso siguiente consiste en calcular la corriente consumida en el segmento de alimentación de E/S de 24 V CC para validar la configuración de este ejemplo.
Corriente consumida en el segmento de alimentación de E/S de 24 V CC
El segmento de alimentación de E/S de 24 V CC comienza con el TM7NCOM08B y termina con el bloque TM7BAO4CLA. La capacidad de este segmento de alimentación de E/S de 24 V CC está limitada a 4.000 mA en este ejemplo.
En este ejemplo, la corriente total consumida en el segmento de alimentación de E/S de 24 V CC es de 11.094 mA, y supera la capacidad de 4.000 mA de este segmento.
Será necesario dividir el segmento existente en dos segmentos conectando un bloque de E/S de TM7 a una fuente de alimentación.
En este ejemplo, el TM7BDM16B está conectado a la fuente de alimentación PS2.
El primer segmento de alimentación de E/S de 24 V CC comienza con el TM7NCOM08B y termina con el TM7BDM16A. La capacidad de este segmento está limitada a 4.000 mA.
El segundo segmento de alimentación de E/S de 24 V CC comienza con el TM7BDM16B y termina con el TM7BAO4CLA. La capacidad de este segmento está limitada a 8.000 mA.

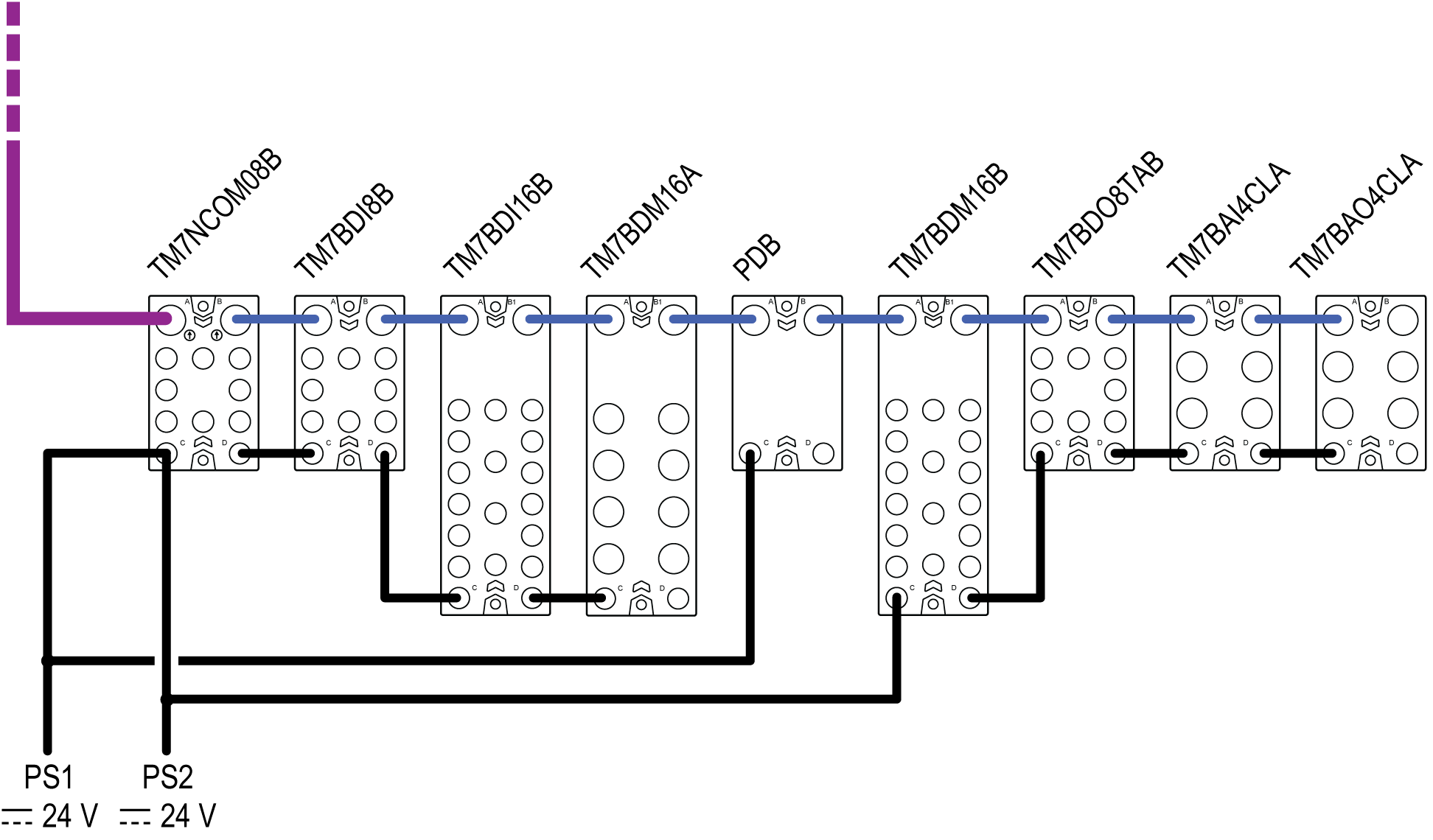

En el gráfico siguiente se muestra un ejemplo de configuración conectada a las fuentes de alimentación PS1 y PS2:
PS1 Principal fuente de alimentación externa aislada de 24 V CC
PS2 Fuente de alimentación externa aislada de E/S de 24 V CC
En la tabla siguiente se muestra la corriente suministrada y consumida en mA en el segmento de alimentación de E/S de 24 V CC después de conectar el TM7BDM16B a la fuente de alimentación PS2:
|
TM7NCOM08B |
TM7BDI8B |
TM7BDI16B |
TM7BDM16A |
TM7SPS1A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Leyenda |
|---|---|---|---|---|---|---|---|---|---|
|
150 |
|
|
|
750 |
|
|
|
|
(1) |
|
|
38 |
38 |
38 |
|
38 |
38 |
38 |
38 |
(2) |
|
|
112 |
74 |
36 |
786 |
748 |
710 |
672 |
634 |
(3) |
|
4000 |
|
|
|
|
8000 |
|
|
|
(4) |
|
84 |
42 |
21 |
125 |
|
125 |
84 |
125 |
188 |
(5) |
|
800 |
0 |
0 |
2500 |
|
1500 |
5000 |
– |
– |
(6) |
|
100 |
200 |
0 |
0 |
|
300 |
– |
– |
– |
(7) |
|
984 |
242 |
21 |
2625 |
|
1825 |
5084 |
125 |
188 |
(8) |
|
3016 |
2774 |
2753 |
128 |
|
6175 |
1091 |
966 |
778 |
(9) |
|
Leyenda: Principal fuente de alimentación externa aislada de 24 V CC (1) Corriente suministrada en el bus de alimentación de TM7 (2) Consumo del bloque de E/S de TM7 (3) Corriente restante disponible después del consumo de los bloques Fuente de alimentación externa aislada de E/S de 24 V CC (4) Corriente suministrada en el segmento de alimentación de E/S de 24 V CC (5) Consumo de los componentes electrónicos del bloque de E/S de TM7 (6) Consumo de las cargas de los canales de salida (7) Consumo de la alimentación a los sensores, actuadores o dispositivos externos (8) Consumo total del bloque de E/S de TM7 (9) Corriente restante disponible después del consumo de los bloques |
|||||||||
La corriente total consumida en el primer segmento de alimentación de E/S de 24 V CC es de 3.872 mA y no supera la capacidad de 4.000 mA de este segmento.
La corriente total consumida en el segundo segmento de alimentación de E/S de 24 V CC es de 7.222 mA y no supera la capacidad de 8.000 mA de ese segmento.
