Descripción general de TM5CAI8O8CVL

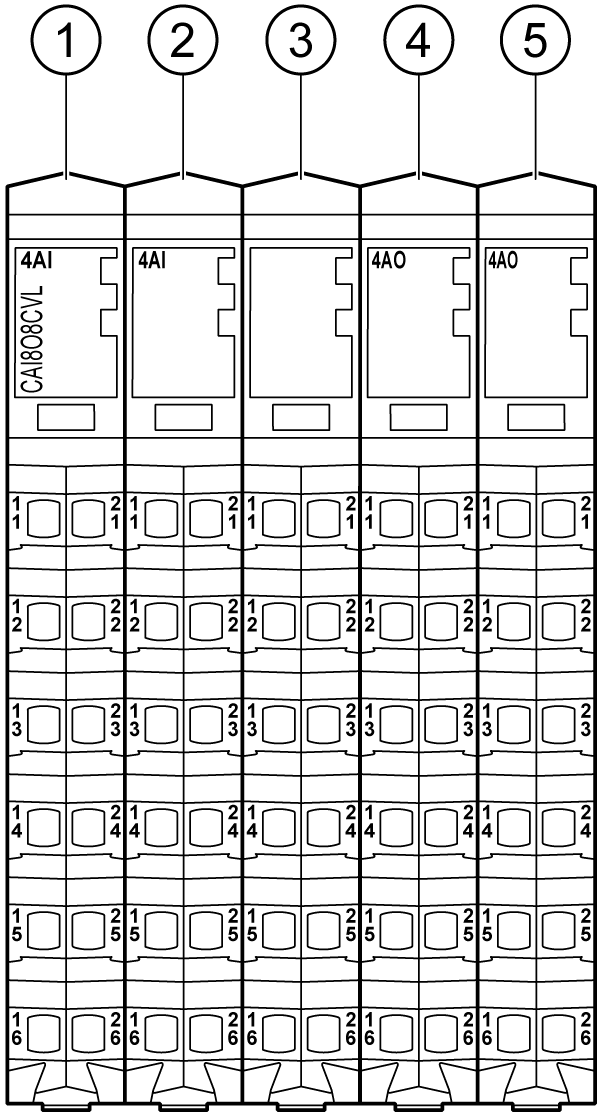

En la figura siguiente se muestran los módulos electrónicos de TM5CAI8O8CVL:
|
Número |
Designación |
Consulte |
|---|---|---|
|
1 |
Módulo electrónico de entrada analógica/4 entradas analógicas |
|
|
2 |
Módulo electrónico de entrada analógica/4 entradas analógicas |
|
|
3 |
Módulo de prueba |
|
|
4 |
Módulo electrónico de salida analógica/4 salidas analógicas |
|
|
5 |
Módulo electrónico de salida analógica/4 salidas analógicas |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
En la tabla siguiente se proporcionan las características generales del módulo TM5CAI8O8CVL:
|
Características generales |
|
|---|---|
|
Tensión de la fuente de alimentación nominal Fuente de alimentación |
24 V CC Conectado al segmento de alimentación de E/S de 24 V CC |
|
Rango de alimentación |
De 20,4 a 28,8 V CC |
|
Consumo de corriente del segmento de alimentación de E/S de 24 V CC |
214 mA |
|
Consumo de corriente de 5 V CC del bus TM5 |
50 mA |
|
Potencia disipada |
5,25 W |
|
Peso |
250 g (8.82 oz) |
|
Código ID para la actualización del firmware |
50663 |
Consulte también las Características ambientales.
