El módulo TMSES4 Ethernet proporciona una interfaz Ethernet adicional al controlador. En el sistema solo se puede configurar un módulo TMSES4.
En la tabla se describen las características principales del módulo de comunicación TMSES4 Ethernet:
|
Características principales |
|
|---|---|
|
Estándar |
|
|
Tipo de conector |
4 conectores RJ45 para la comunicación Ethernet |
|
Velocidad de transferencia |
1 Gbit/s máximo |

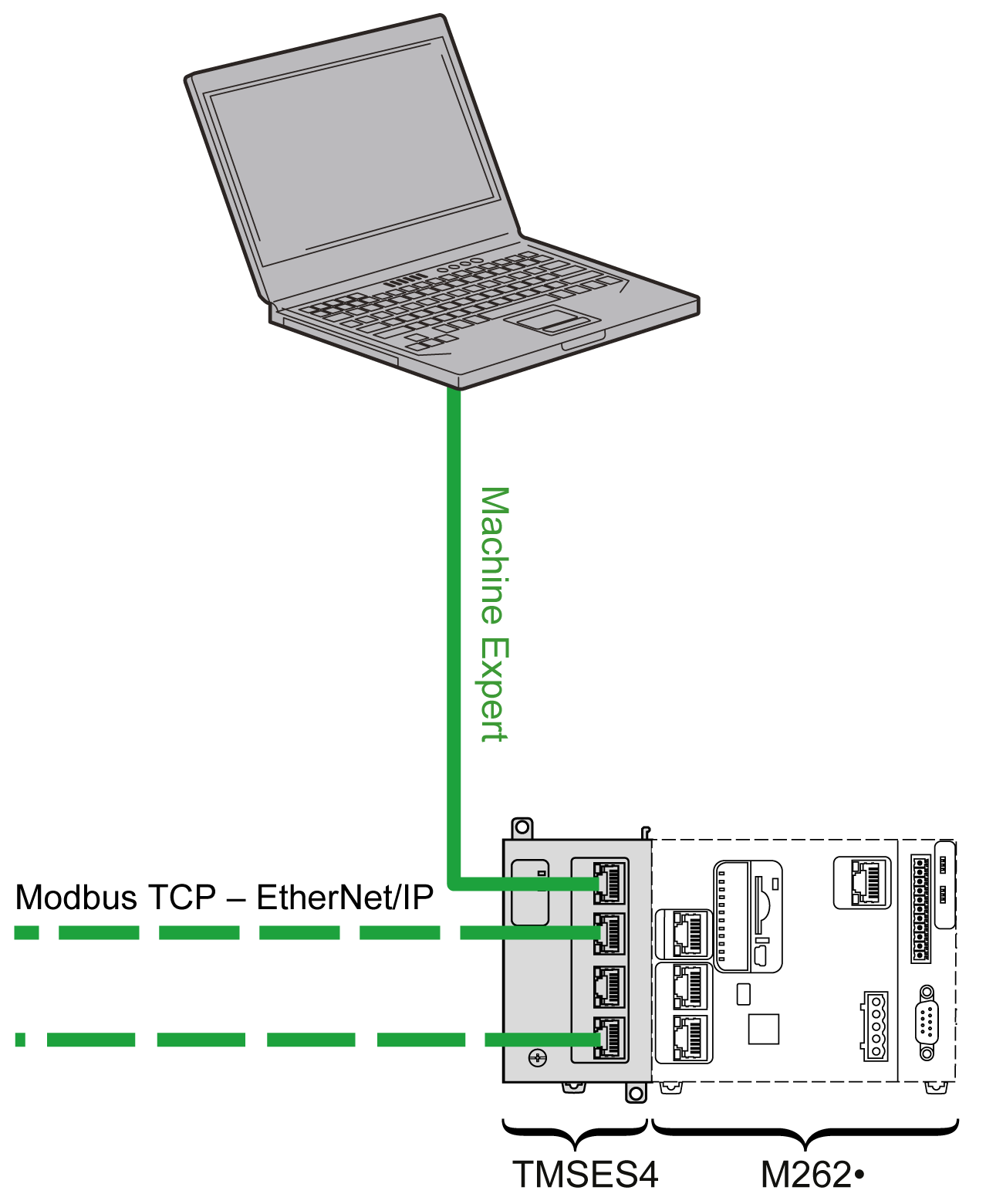

En la siguiente ilustración se muestra la conexión de un controlador con una red Ethernet:

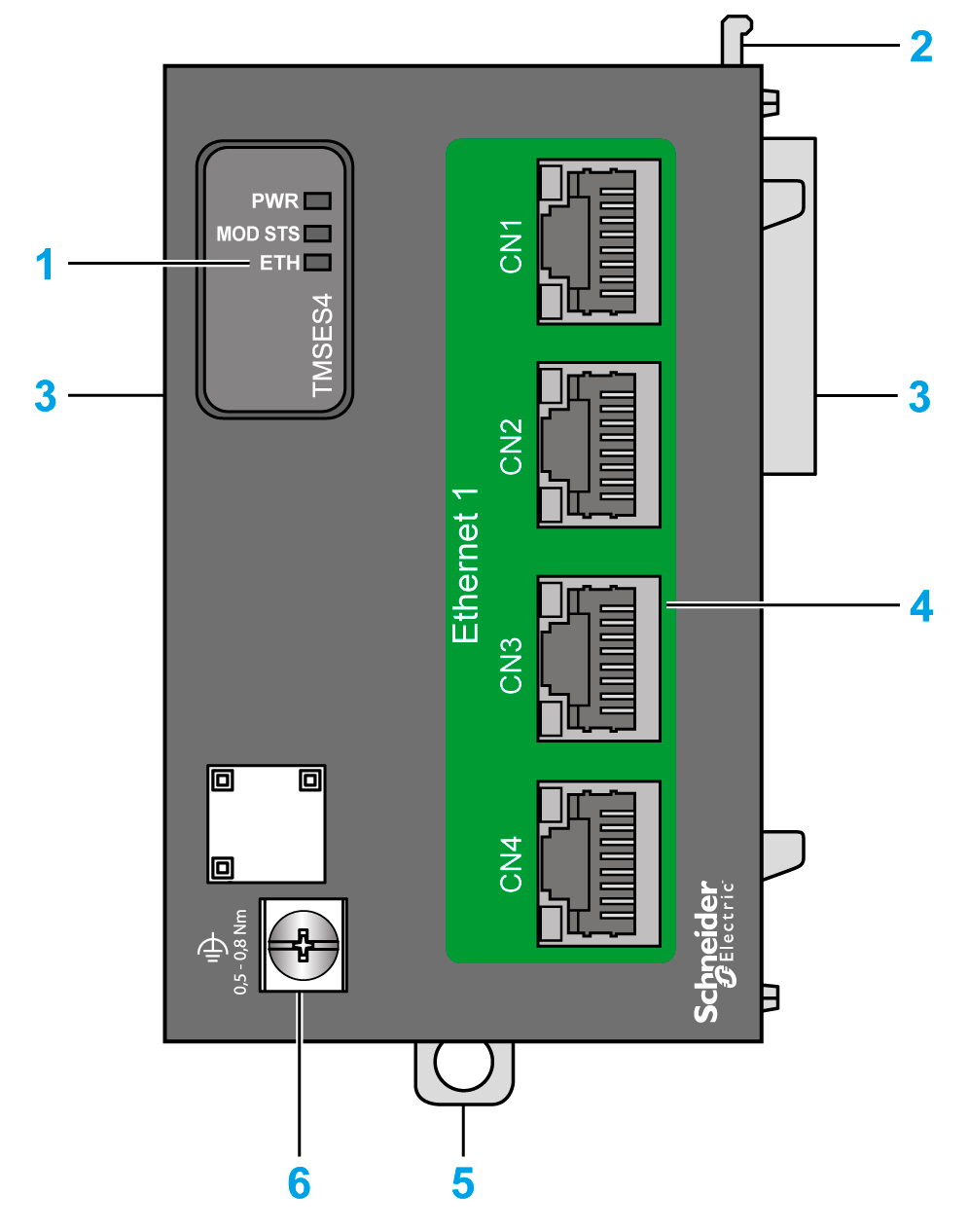

En la siguiente ilustración se muestran los elementos principales del módulo TMSES4:
|
Etiqueta |
Descripción |
|---|---|
|
1 |
Indicadores LED de estado |
|
2 |
Dispositivo de bloqueo |
|
3 |
Conector de bus TMS |
|
4 |
4 puertos Ethernet |
|
5 |
Bloqueo de clip para riel DIN (segmento DIN) de 35 mm (1,38 in) |
|
6 |
Indicador LED de estado del módulo

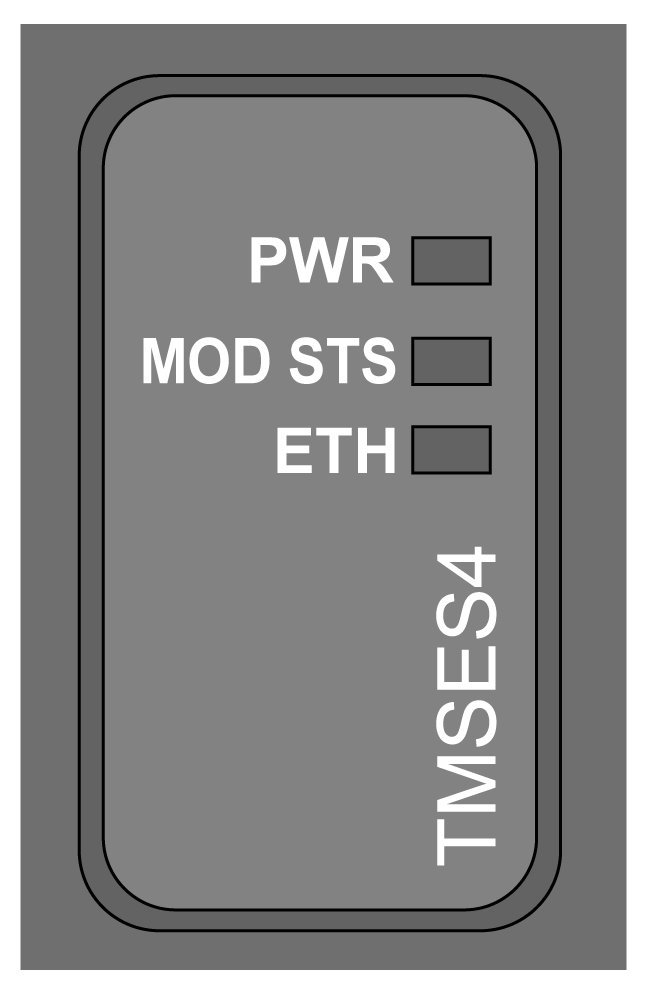

En la siguiente ilustración se muestran los indicadores LED de estado de TMSES4:
En la tabla se describen los indicadores LED de estado de TMSES4:
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
PWR |
Verde |
Activado |
Se aplica alimentación. |
|
Desactivado |
Se quita la alimentación. |
||
|
MOD STS |
Verde |
Activado |
El módulo se está ejecutando. |
|
Rojo |
Activado |
El módulo no se está ejecutando. |
|
|
Intermitente |
Se ha detectado un error de conexión. |
||
|
ETH |
Verde |
Activado |
El módulo se está ejecutando y hay un puerto conectado. |
|
Intermitente |
Si parpadea: o3 veces: no hay ningún puerto conectado. o4 veces: la dirección IP está duplicada. o5 veces: la dirección IP está esperando. o6 veces: se aplica la dirección IP predeterminada. |
||
|
Desactivado |
El módulo se está inicializando. |
Indicadores LED de estado del conector RJ45

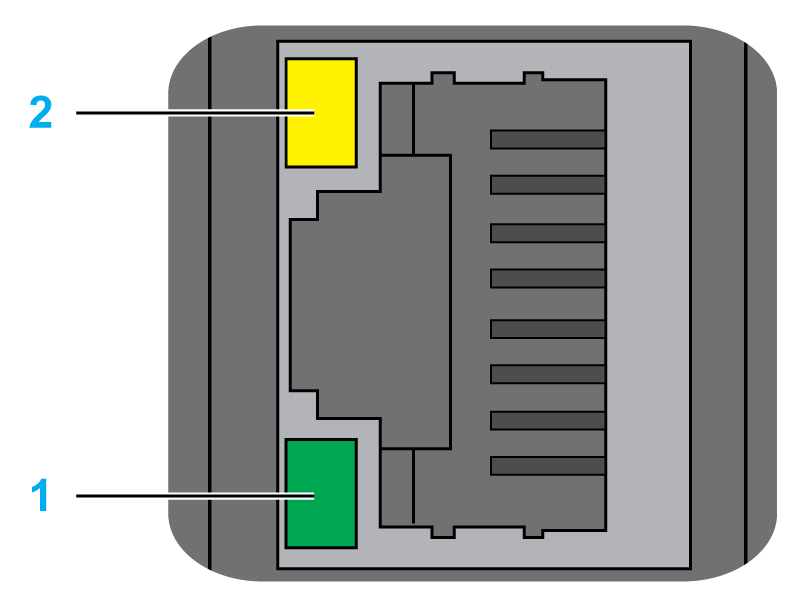

En la ilustración se muestran los indicadores LED de estado del conector RJ45:
En la tabla se describen los indicadores LED de estado del conector RJ45:
|
Etiqueta |
Descripción |
Indicador LED |
||
|---|---|---|---|---|
|
Color |
Estado |
Descripción |
||
|
1 |
Actividad Ethernet |
Verde |
Desactivado |
Sin actividad |
|
Activado |
Transmisión o recepción de datos |
|||
|
2 |
Enlace Ethernet |
Verde/amarillo |
Desactivado |
Sin enlace |
|
Amarillo |
Enlace a 10 o 100 Mbit/s |
|||
|
Verde |
Enlace a 1 Gbit/s |
|||
