Définir/réinitialiser dans FBD/LD/IL
Une sortie booléenne dans FBD ou un bobinage LD peut être défini (Set) ou réinitialisé (Reset). Pour passer d'un état à un autre, utilisez la commande Définir/réinitialiser du menu contextuel de la sortie. La sortie ou le bobinage est alors identifié par un S ou un R.
|
Définir (Set) |
Si la valeur TRUE est transmise à une sortie ou un bobinage Set, celui-ci prend cette valeur et la garde. Cette valeur ne peut pas être remplacée pour cette position tant que l'application est en cours d'exécution. |
|
Réinitialiser (Reset) |
Si la valeur TRUE est transmise à une sortie ou un bobinage Reset, celui-ci prend la valeur FALSE et la garde. Cette valeur ne peut pas être remplacée pour cette position tant que l'application est en cours d'exécution. |

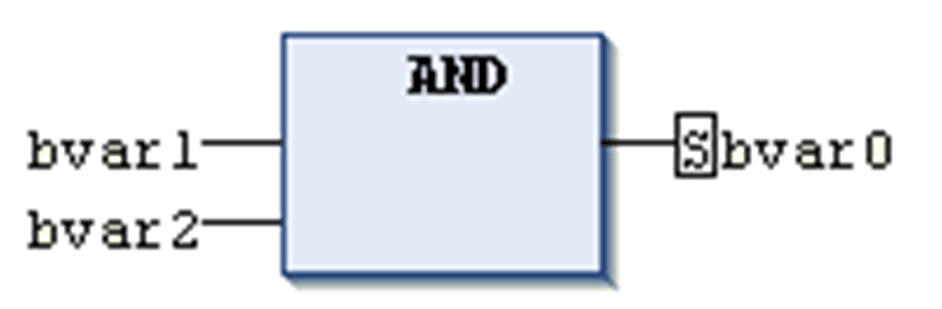

Sortie Reset dans FBD
Dans l'éditeur LD, vous pouvez insérer des bobinages Set et Reset par glisser-déposer. Pour ce faire, dans Outils, sélectionnez la catégorie Eléments de langage à contacts, ou sélectionnez les éléments S et R de la barre d'outils.
Exemple :
Bobinage Set, bobinage Reset
Pour plus d'informations, voir Bobinage Set/Reset.
Dans IL, utilisez les opérateurs S et R pour définir ou réinitialiser un opérande.
