Le Modicon M241 Logic Controller intègre les sorties numériques suivantes :
|
Référence |
Nombre total de sorties numériques |
|||
|---|---|---|---|---|
|
TM241C••24R |
10 |
4 |
6 |
0 |
|
TM241C••24T TM241C••24U |
10 |
4 |
0 |
6 |
|
TM241C•40R |
16 |
4 |
12 |
0 |
|
TM241C•40T TM241C•40U |
16 |
4 |
0 |
12 |
|
(1) Sorties transistor rapides pouvant servir de sorties PTO 100 kHz |
||||
Pour plus d'informations, reportez-vous à la section Gestion des sorties.
|
|
|
RISQUE D'INCENDIE |
|
oUtilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Voyants d'état des sorties transistor normales
L'illustration suivante explique l'état des voyants pour les contrôleurs TM241C••24• (les contrôleurs TM241C•40• sont similaires, avec 40 voyants) :
|
LED |
Couleur |
Etat |
Description |
|---|---|---|---|
|
0 à 9 |
Vert |
Allumé |
La voie de sortie est activée |
|
Éteint |
La voie de sortie est désactivée |
Caractéristiques des sorties transistor normales
Le tableau suivant décrit les caractéristiques des sorties transistor normales du M241 Logic Controller :
|
Caractéristique |
TM241C••24T |
TM241C••24U |
TM241C•40T |
TM241C•40U |
|
|---|---|---|---|---|---|
|
Nombre de sorties transistor normales |
6 sorties (Q4 à Q9) |
12 sorties (Q4 à Q15) |
|||
|
Nombre de groupes de voies |
1 ligne commune pour Q4 à Q7 ligne commune pour Q8 et Q9 |
1 ligne commune pour Q4 à Q7 ligne commune pour Q8 à Q11 ligne commune pour Q12 à Q15 |
|||
|
Type de sortie |
Transistor |
||||
|
Type de logique |
Positive |
Négative |
Positive |
Négative |
|
|
Tension de sortie nominale |
24 VCC |
||||
|
Plage de tension de sortie |
19,2 à 28,8 VCC |
||||
|
Courant de sortie nominal |
0,5 A |
||||
|
Courant total de sortie par groupe |
0,5 A x nombre de sorties dans le groupe |
||||
|
Chute de tension |
1 VCC max. |
||||
|
Courant de fuite lors de la mise hors tension |
< 5 µA |
||||
|
Puissance maximale de la lampe à filament |
2,4 W max. |
||||
|
Réduction de charge |
Pas de réduction de charge |
||||
|
Durée de mise sous tension |
34 µs max. |
||||
|
Durée de mise hors tension |
250 µs max. |
||||
|
Protection contre les courts-circuits |
Oui |
||||
|
Courant crête de court-circuit de sortie |
1,3 A |
||||
|
Réarmement automatique après court-circuit ou surcharge |
Oui, toutes les 10 ms |
||||
|
Tension de limite |
Max. 39 VCC +/- 1 VCC |
||||
|
Fréquence de sortie maximale |
1 kHz |
||||
|
Isolation |
Entre la sortie et la logique interne |
500 VCA |
|||
|
Entre les bornes de sortie |
Non isolé |
||||
|
Type de connexion |
Bornier à vis débrochable |
||||
|
Nombre moyen d'insertions/retraits de connecteur |
Plus de 100 |
||||
|
Câble |
Type |
Non blindé |
|||
|
Longueur |
50 m (164 ft) max. |
||||
Reportez-vous à Dépose du bornier.

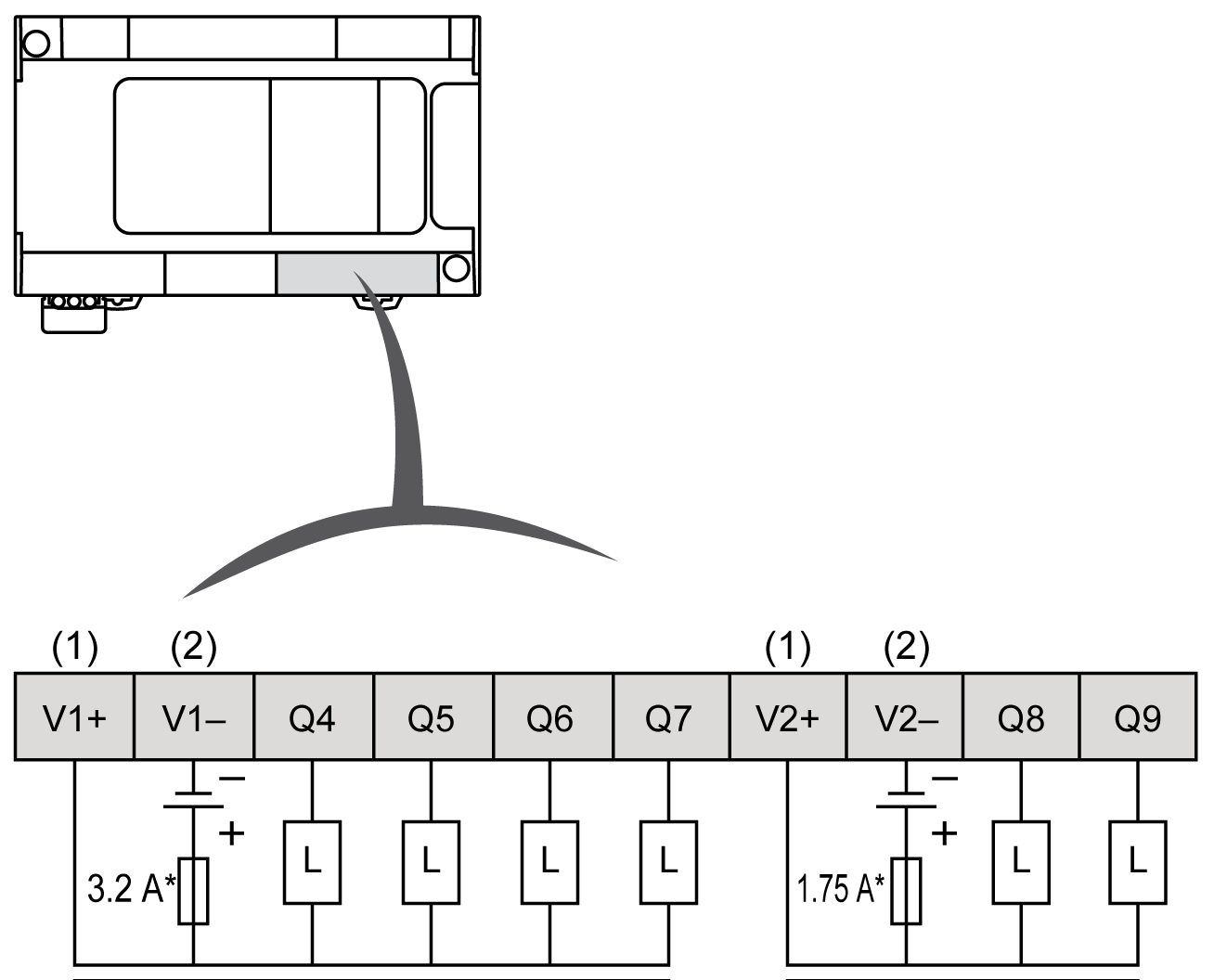

Schéma de câblage en logique positive des sorties transistor normales TM241C••24T
La figure suivante illustre le câblage en logique positive des sorties :
* Fusible de type T
(1) Les bornes +, V1+ et V2+ ne sont pas connectées en interne.
(2) Les bornes –, V1– et V2– ne sont pas connectées en interne.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Assurez-vous que le câblage physique respecte les connexions indiquées dans le schéma de câblage, et, en particulier, que les tensions positive et négative sont toutes deux connectées, que seule la tension 24 VCC est connectée aux bornes positives et que seule la tension 0 VCC est connectée aux bornes positives. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

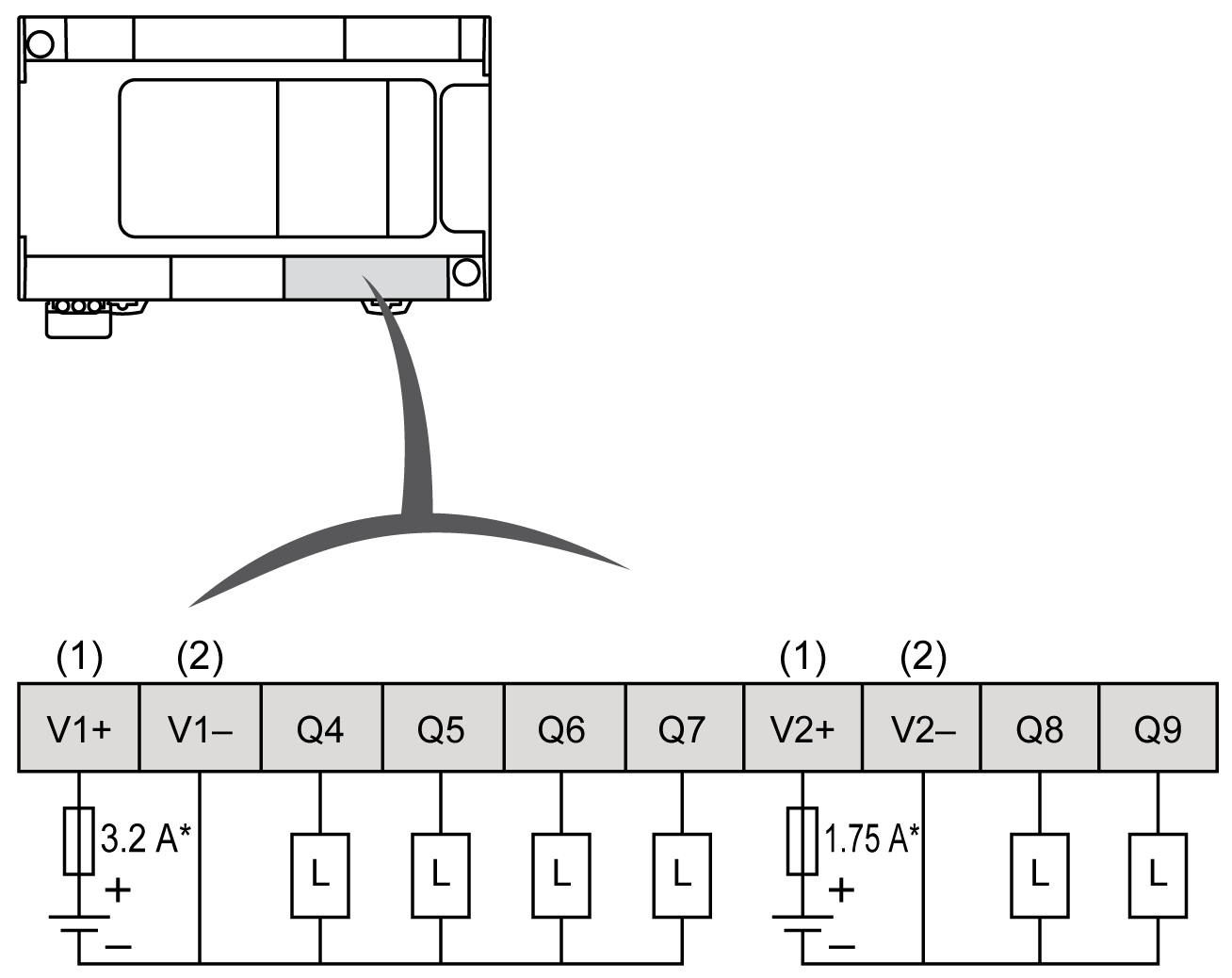

Schéma de câblage en logique positive des sorties transistor normales TM241C••40T
La figure suivante illustre le câblage en logique positive des sorties :
* Fusible de type T
(1) Les bornes +, V1+, V2+ et V3+ ne sont pas connectées en interne.
(2) Les bornes –, V1–, V2– et V3– ne sont pas connectées en interne.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Assurez-vous que le câblage physique respecte les connexions indiquées dans le schéma de câblage, et, en particulier, que les tensions positive et négative sont toutes deux connectées, que seule la tension 24 VCC est connectée aux bornes positives et que seule la tension 0 VCC est connectée aux bornes positives. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Schémas de câblage en logique négative des sorties transistor normale TM241C••24U
La figure suivante illustre le câblage en logique négative des sorties :
* Fusible de type T
(1) Les bornes +, V1+ et V2+ ne sont pas connectées en interne.
(2) Les bornes –, V1– et V2– ne sont pas connectées en interne.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Assurez-vous que le câblage physique respecte les connexions indiquées dans le schéma de câblage, et, en particulier, que les tensions positive et négative sont toutes deux connectées, que seule la tension 24 VCC est connectée aux bornes positives et que seule la tension 0 VCC est connectée aux bornes positives. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

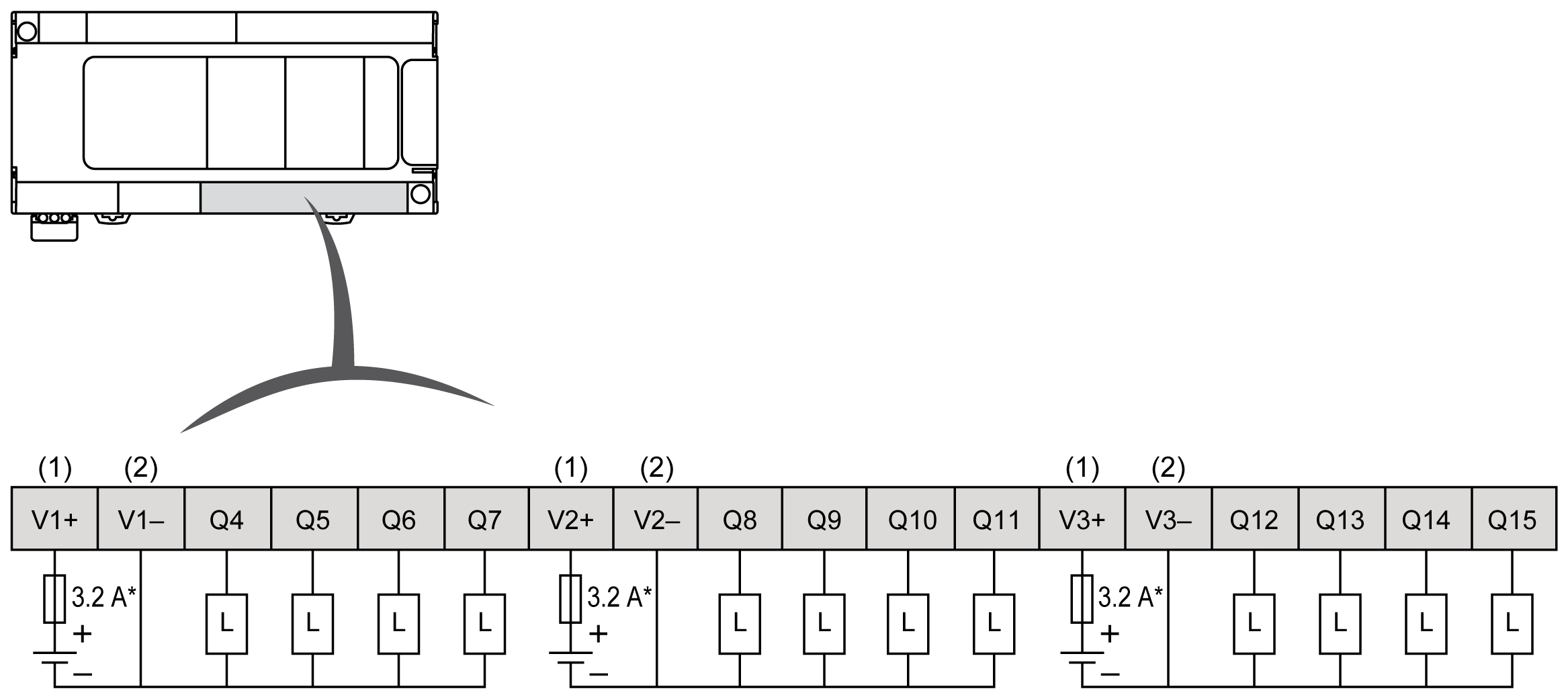

Schémas de câblage en logique négative des sorties transistor normale TM241C••40U
La figure suivante illustre le câblage en logique négative des sorties :
* Fusible de type T
(1) Les bornes +, V1+, V2+ et V3+ ne sont pas connectées en interne.
(2) Les bornes –, V1–, V2– et V3– ne sont pas connectées en interne.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Assurez-vous que le câblage physique respecte les connexions indiquées dans le schéma de câblage, et, en particulier, que les tensions positive et négative sont toutes deux connectées, que seule la tension 24 VCC est connectée aux bornes positives et que seule la tension 0 VCC est connectée aux bornes positives. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
